室外电梯施工方案

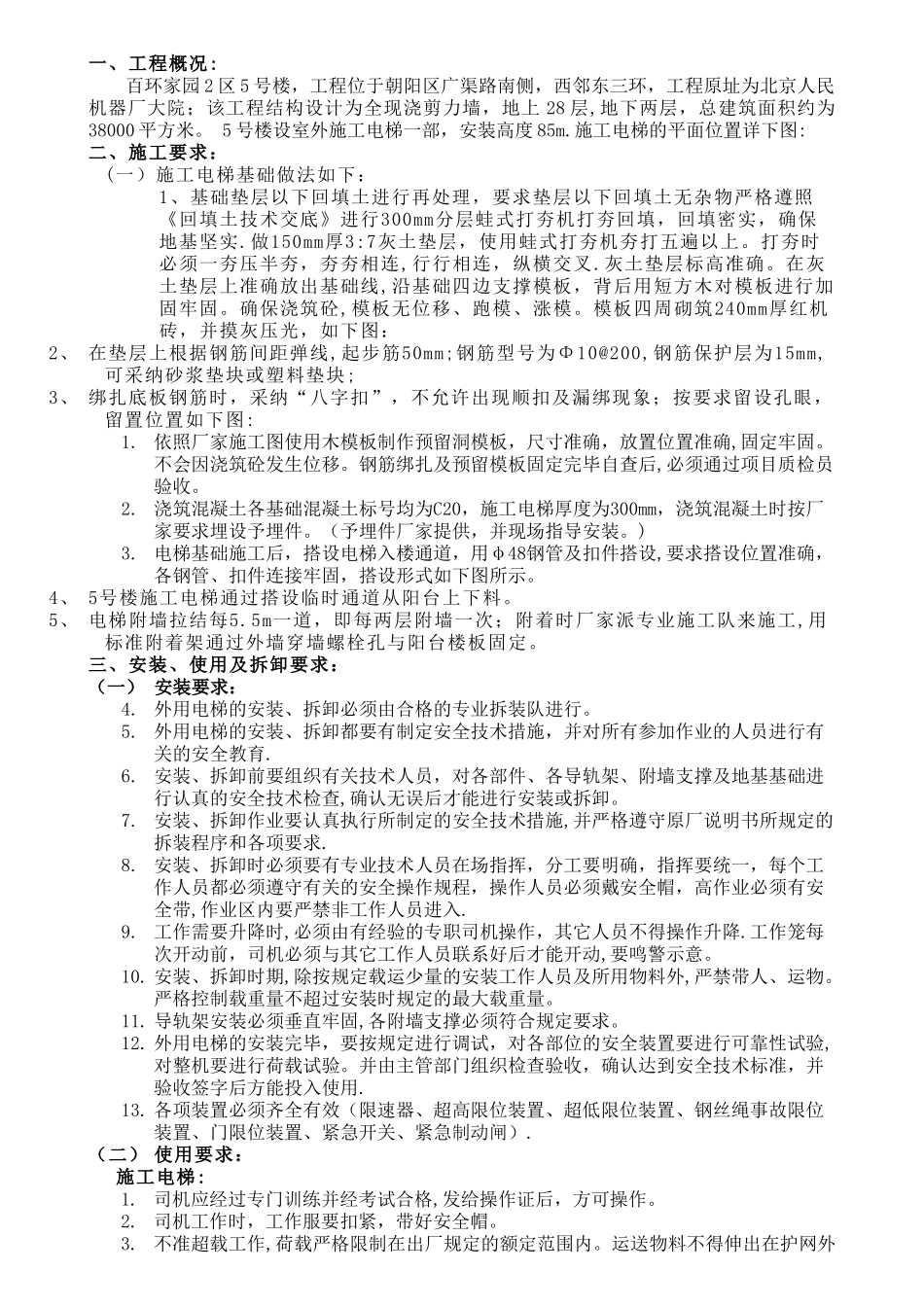

一、工程概况:百环家园 2 区 5 号楼，工程位于朝阳区广渠路南侧，西邻东三环，工程原址为北京人民机器厂大院；该工程结构设计为全现浇剪力墙，地上 28 层,地下两层，总建筑面积约为38000 平方米。 5 号楼设室外施工电梯一部，安装高度 85m.施工电梯的平面位置详下图:二、施工要求：(一）施工电梯基础做法如下：1、基础垫层以下回填土进行再处理，要求垫层以下回填土无杂物严格遵照《回填土技术交底》进行300mm分层蛙式打夯机打夯回填，回填密实，确保地基坚实.做150mm厚3:7灰土垫层，使用蛙式打夯机夯打五遍以上。打夯时必须一夯压半夯，夯夯相连,行行相连，纵横交叉.灰土垫层标高准确。在灰土垫层上准确放出基础线,沿基础四边支撑模板，背后用短方木对模板进行加固牢固。确保浇筑砼,模板无位移、跑模、涨模。模板四周砌筑240mm厚红机砖，并摸灰压光，如下图：2、 在垫层上根据钢筋间距弹线,起步筋50mm;钢筋型号为Φ10@200,钢筋保护层为15mm,可采纳砂浆垫块或塑料垫块;3、 绑扎底板钢筋时，采纳“八字扣”，不允许出现顺扣及漏绑现象；按要求留设孔眼，留置位置如下图:1. 依照厂家施工图使用木模板制作预留洞模板，尺寸准确，放置位置准确,固定牢固。不会因浇筑砼发生位移。钢筋绑扎及预留模板固定完毕自查后,必须通过项目质检员验收。2. 浇筑混凝土各基础混凝土标号均为C20，施工电梯厚度为300mm，浇筑混凝土时按厂家要求埋设予埋件。（予埋件厂家提供，并现场指导安装。)3. 电梯基础施工后，搭设电梯入楼通道，用φ48钢管及扣件搭设,要求搭设位置准确，各钢管、扣件连接牢固，搭设形式如下图所示。4、 5号楼施工电梯通过搭设临时通道从阳台上下料。5、 电梯附墙拉结每5.5m一道，即每两层附墙一次；附着时厂家派专业施工队来施工,用标准附着架通过外墙穿墙螺栓孔与阳台楼板固定。三、安装、使用及拆卸要求：（一） 安装要求：4. 外用电梯的安装、拆卸必须由合格的专业拆装队进行。5. 外用电梯的安装、拆卸都要有制定安全技术措施，并对所有参加作业的人员进行有关的安全教育.6. 安装、拆卸前要组织有关技术人员，对各部件、各导轨架、附墙支撑及地基基础进行认真的安全技术检查,确认无误后才能进行安装或拆卸。7. 安装、拆卸作业要认真执行所制定的安全技术措施,并严格遵守原厂说明书所规定的拆装程序和各项要求.8. 安装、拆卸时必须要有专业技术人员在场指挥，分工要明确，指挥要统一，每个工作人员都必须遵守有关的安全...
