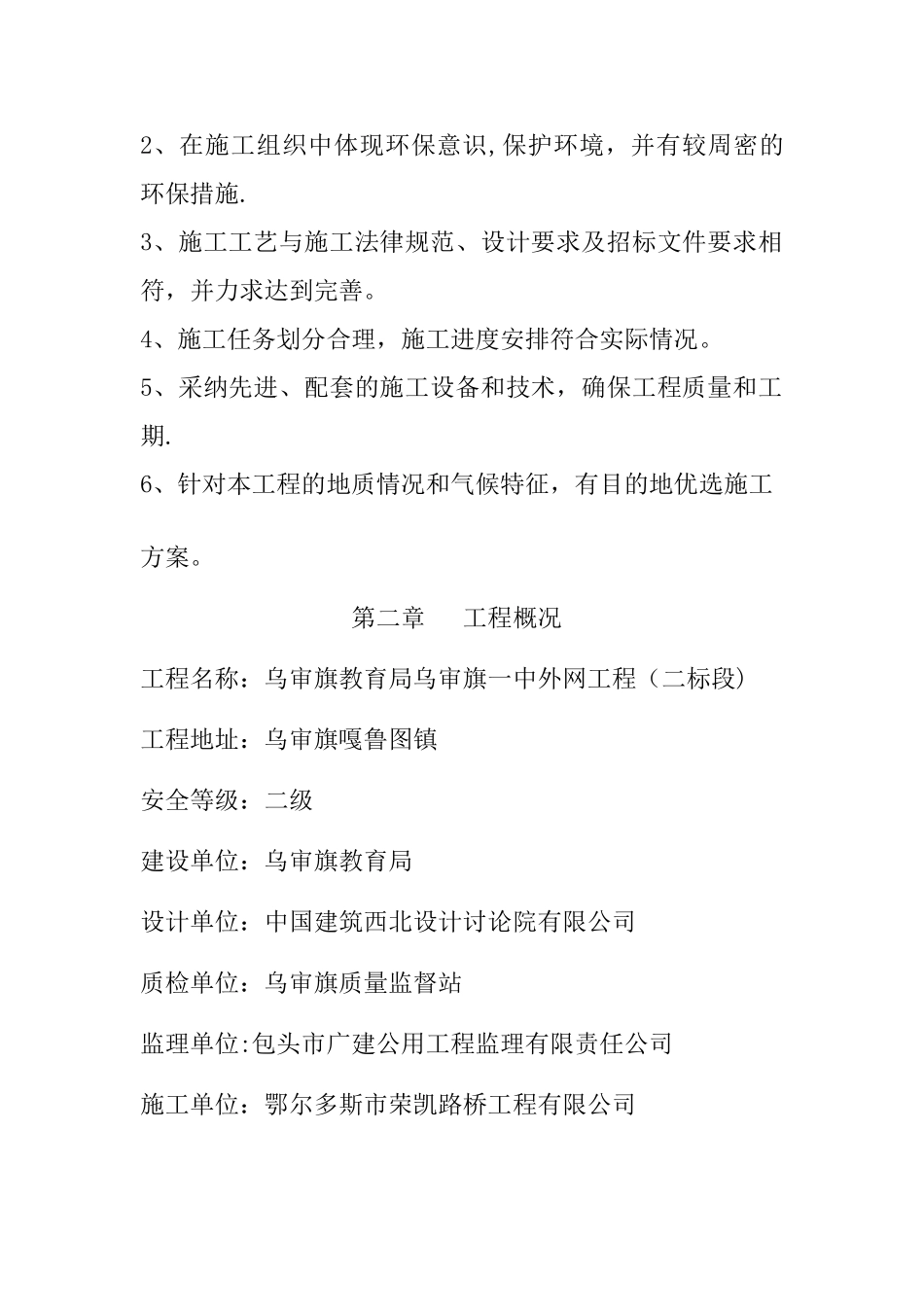

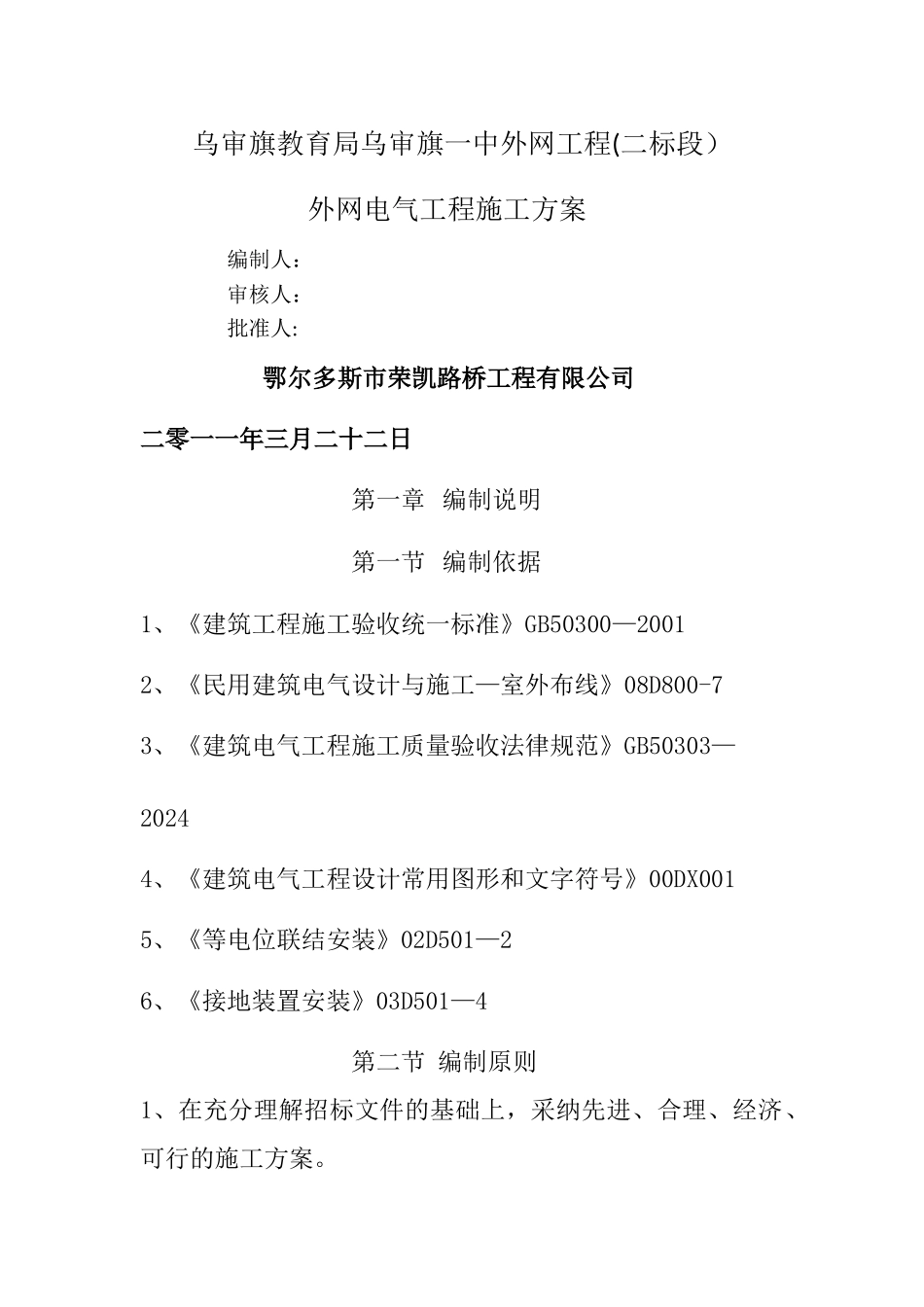

乌审旗教育局乌审旗一中外网工程(二标段）外网电气工程施工方案编制人：审核人：批准人:鄂尔多斯市荣凯路桥工程有限公司二零一一年三月二十二日第一章 编制说明第一节 编制依据1、《建筑工程施工验收统一标准》GB50300—2001 2、《民用建筑电气设计与施工—室外布线》08D800-73、《建筑电气工程施工质量验收法律规范》GB50303—2024 4、《建筑电气工程设计常用图形和文字符号》00DX0015、《等电位联结安装》02D501—26、《接地装置安装》03D501—4第二节 编制原则1、在充分理解招标文件的基础上，采纳先进、合理、经济、可行的施工方案。2、在施工组织中体现环保意识,保护环境，并有较周密的环保措施.3、施工工艺与施工法律规范、设计要求及招标文件要求相符，并力求达到完善。4、施工任务划分合理，施工进度安排符合实际情况。5、采纳先进、配套的施工设备和技术，确保工程质量和工期.6、针对本工程的地质情况和气候特征，有目的地优选施工方案。第二章 工程概况 工程名称：乌审旗教育局乌审旗一中外网工程（二标段)工程地址：乌审旗嘎鲁图镇安全等级：二级建设单位：乌审旗教育局设计单位：中国建筑西北设计讨论院有限公司质检单位：乌审旗质量监督站监理单位:包头市广建公用工程监理有限责任公司施工单位：鄂尔多斯市荣凯路桥工程有限公司第三章 主要施工方法第一节 主要项目的施工流程图电缆沟、电缆井施工第二节 工程测量测量控制是施工的根本,因此我们将根据《工程测量法律规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量.对甲方、监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行统一复测，建立场区平面控制网,绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施.第三节 电缆沟施工3.1 沟槽开挖本工程现场土质情况较好, 实行人工配合机械严格按施工设计边坡进行，边坡为 1:0.3，沟槽两侧留 0.3m 的操作面宽。若遇到周边环境较差不适合机械开挖的段面,采纳测量放样沟槽开挖C20 砼基础墙体砌筑压顶安装墙体内壁勾缝（粉刷）盖板安装沟槽回填人工进行开挖.在开挖过程中将开挖出的余土就近堆放，但堆放点距沟槽边不少于 5 米。沟底应按千分之三设置纵坡，每 50 米设置设置 φ500 深 0。5 米的集水井，沟槽开挖过程中及结构施工中，均应进行临时施工排水,用水泵将将集水抽排至施工范围外的排水系统，保持管道施工在无水条件下进行。电缆...
