室外电气施工方案

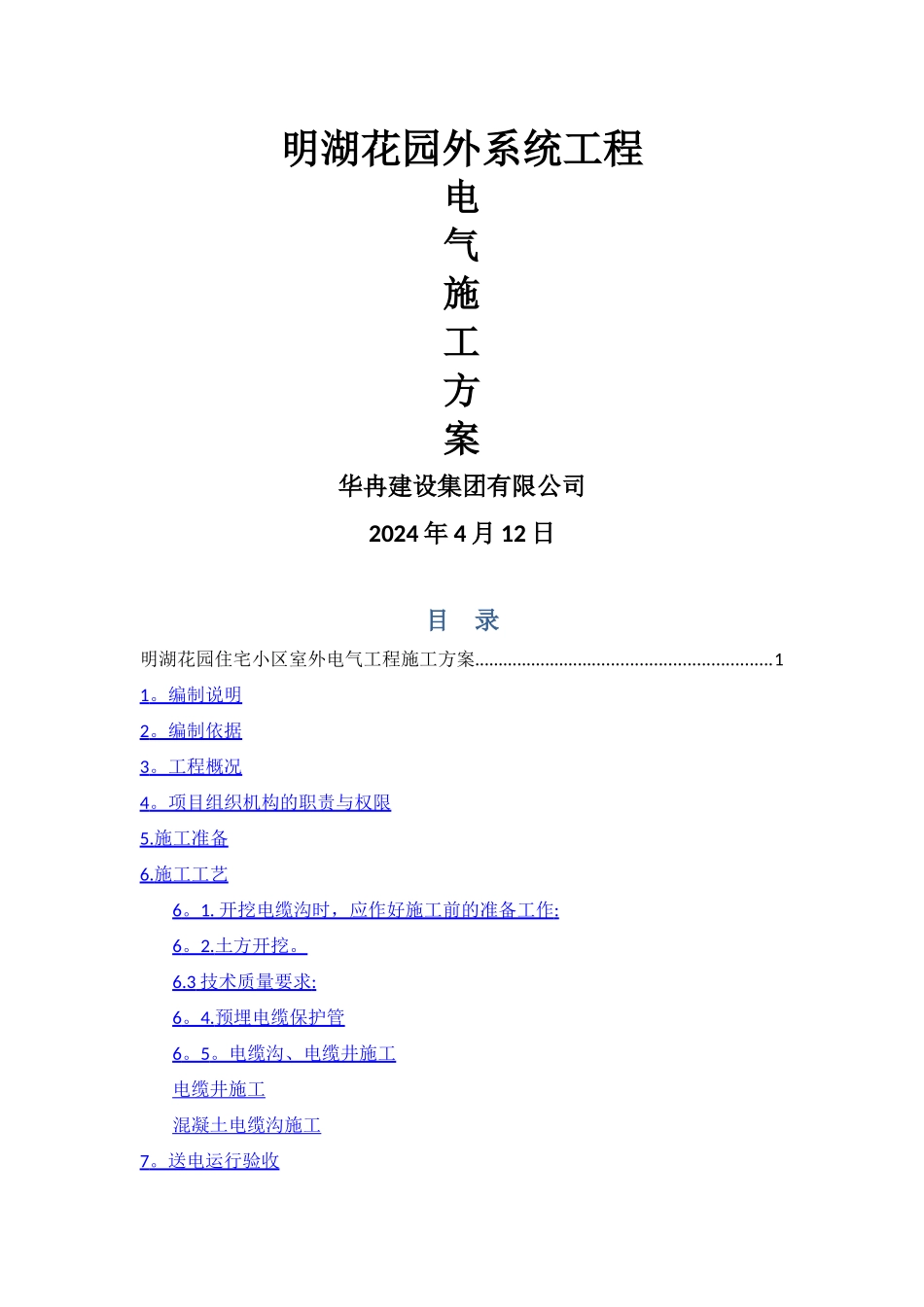

明湖花园外系统工程电气施工方案华冉建设集团有限公司2024 年 4 月 12 日目 录明湖花园住宅小区室外电气工程施工方案...............................................................11 。编制说明 2 。编制依据 3 。工程概况 4 。项目组织机构的职责与权限 5. 施工准备 6. 施工工艺 6 。 1. 开挖电缆沟时，应作好施工前的准备工作 : 6 。 2. 土方开挖。 6.3 技术质量要求 : 6 。 4. 预埋电缆保护管 6 。 5 。电缆沟、电缆井施工 电缆井施工 混凝土电缆沟施工 7 。送电运行验收 7.1 送电前的准备工作 7 。 2. 送电工序 7.3 质保措施 8. 施工技术组织措施计划 8.1 质量保证措施 8.2 安全技术要求 9. 进度保证措施 明湖花园住宅小区室外电气工程施工方案1。编制说明本工程是大庆市明湖花园住宅外系统工程电气部分。我单位承建的部分为室外直埋电缆工程. 该工程的质量目标、安全目标均很高，为保证工程高效、优质、安全的完成，特编制此方案。2。编制依据《供配电系统设计法律规范》GB50052—2024《电力工程电缆设计法律规范》GB50217-2024《低压配电设计法律规范》GB50054—95《建设工程施工现场供用电安全法律规范》（GB50194—93)《建筑安装质量检验评定标准》《建筑安装工艺标准及操作规程》《电气设备安装工程施工及验收法律规范》建筑工程施工质量验收统一标准（GB50300—2001）建筑电气工程施工质量验收法律规范（GB50303—2024）其他相关现行有效的国家、地方、行业的标准、法律规范、规程3.工程概况本工程施工位于大庆市让湖路区明湖花园小区。电源供电方式：各单体建筑正常电源取自小区内的 1#-5＃箱式变及地下车库内 6#-10#变电所。各单体建筑备用电源均取自小区内的备用电源变电所。我单位施工内容为：1#—5＃箱式变至各个单体的全部电缆、6#—10#变电所至单体楼直埋部分的电缆、备用电源变电所至单体楼直埋部分的电缆。主要工程量:YJV22—0。6/1kV 4＊95mm2 693mYJV22-0。6/1kV 4＊70+1＊35mm2 155mYJV22-0.6/1KV 4＊70mm2 2341mYJV22-0.6/1kV 4＊35+1＊16mm2 794mYJV22—0。6/1kV 4＊25+1＊16mm2 589mYJV22—0.6/1kV 4＊25mm2 132mYJV22-0。6/1kV 4*16mm2 98mYJV22—0。6/1kV 4＊120mm2 1843mYJV22-0。6/1kV 4*10mm2 637mYJV22—0.6/1kV 3*185+2＊95mm2 154mYJV22-0。6/1kV 3*95+1＊50mm2 397mYJV22-0。6/1kV 3＊185+1＊95mm2 1430mYJV22—0。...
