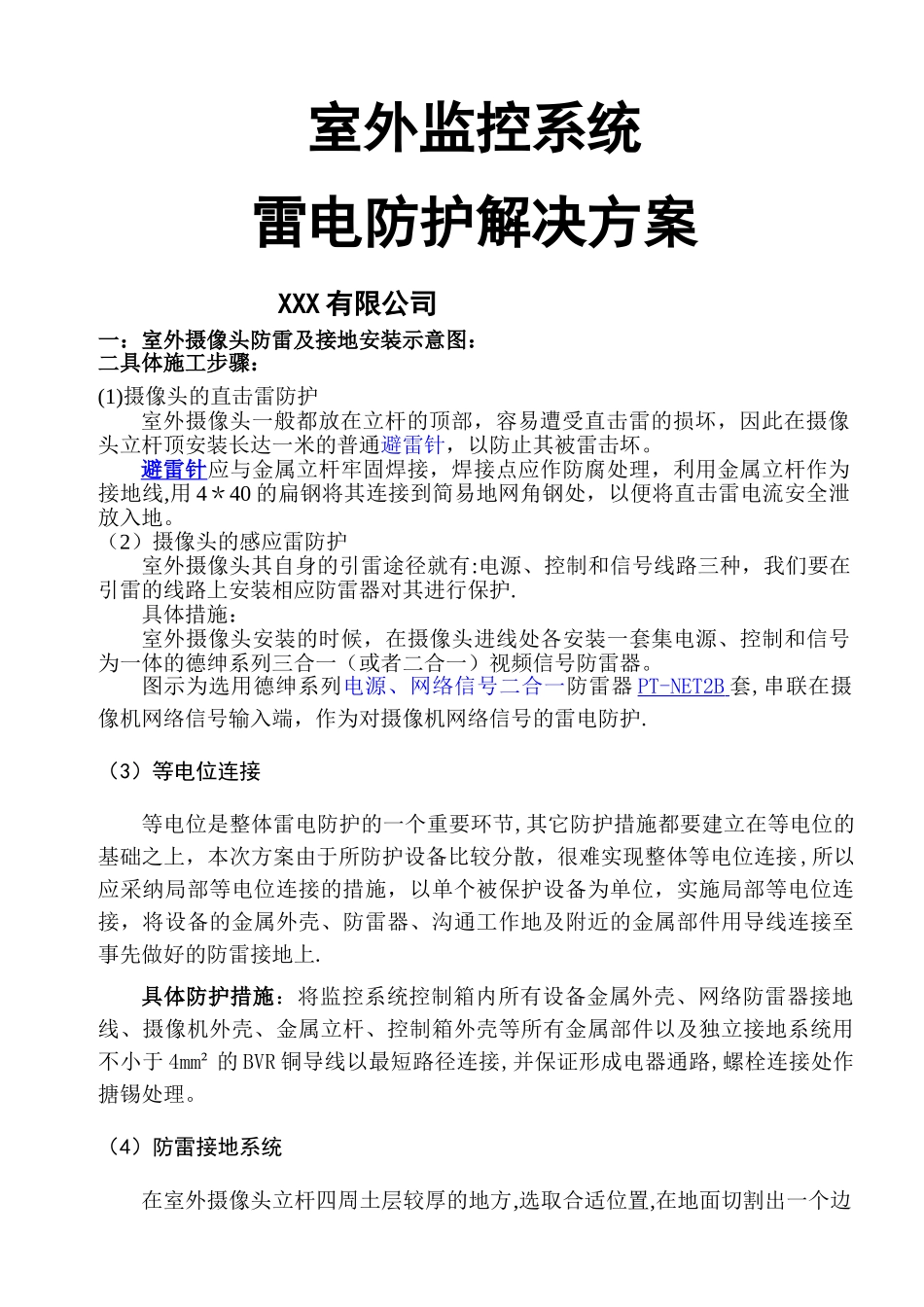

室外监控防雷方案_第1页
1/2

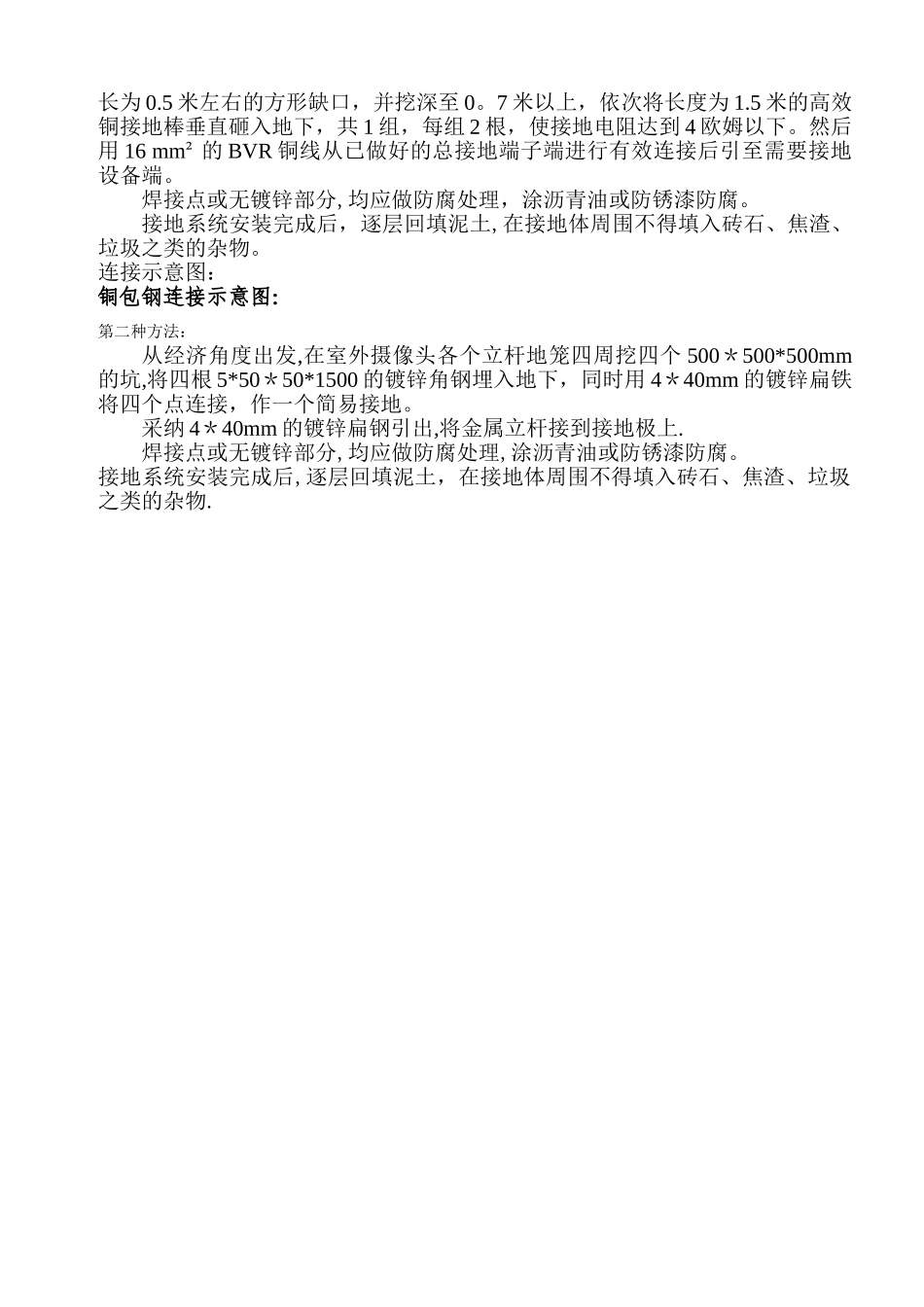

室外监控防雷方案_第2页
2/2
室外监控系统雷电防护解决方案XXX 有限公司一:室外摄像头防雷及接地安装示意图:二具体施工步骤:(1)摄像头的直击雷防护室外摄像头一般都放在立杆的顶部,容易遭受直击雷的损坏,因此在摄像头立杆顶安装长达一米的普通避雷针,以防止其被雷击坏。避雷针应与金属立杆牢固焊接,焊接点应作防腐处理,利用金属立杆作为接地线,用 4*40 的扁钢将其连接到简易地网角钢处,以便将直击雷电流安全泄放入地。(2)摄像头的感应雷防护室外摄像头其自身的引雷途径就有:电源、控制和信号线路三种,我们要在引雷的线路上安装相应防雷器对其进行保护.具体措施:室外摄像头安装的时候,在摄像头进线处各安装一套集电源、控制和信号为一体的德绅系列三合一(或者二合一)视频信号防雷器。图示为选用德绅系列电源、网络信号二合一防雷器 PT-NET2B 套,串联在摄像机网络信号输入端,作为对摄像机网络信号的雷电防护.(3)等电位连接等电位是整体雷电防护的一个重要环节,其它防护措施都要建立在等电位的基础之上,本次方案由于所防护设备比较分散,很难实现整体等电位连接,所以应采纳局部等电位连接的措施,以单个被保护设备为单位,实施局部等电位连接,将设备的金属外壳、防雷器、沟通工作地及附近的金属部件用导线连接至事先做好的防雷接地上.具体防护措施:将监控系统控制箱内所有设备金属外壳、网络防雷器接地线、摄像机外壳、金属立杆、控制箱外壳等所有金属部件以及独立接地系统用不小于 4mm² 的 BVR 铜导线以最短路径连接,并保证形成电器通路,螺栓连接处作搪锡处理。(4)防雷接地系统在室外摄像头立杆四周土层较厚的地方,选取合适位置,在地面切割出一个边长为 0.5 米左右的方形缺口,并挖深至 0。7 米以上,依次将长度为 1.5 米的高效铜接地棒垂直砸入地下,共 1 组,每组 2 根,使接地电阻达到 4 欧姆以下。然后用 16 mm² 的 BVR 铜线从已做好的总接地端子端进行有效连接后引至需要接地设备端。焊接点或无镀锌部分,均应做防腐处理,涂沥青油或防锈漆防腐。接地系统安装完成后,逐层回填泥土,在接地体周围不得填入砖石、焦渣、垃圾之类的杂物。连接示意图:铜包钢连接示意图:第二种方法:从经济角度出发,在室外摄像头各个立杆地笼四周挖四个 500*500*500mm的坑,将四根 5*50*50*1500 的镀锌角钢埋入地下,同时用 4*40mm 的镀锌扁铁将四个点连接,作一个简易接地。采纳 4*40mm 的镀锌扁钢引出,将金属立杆接到接地极上....
