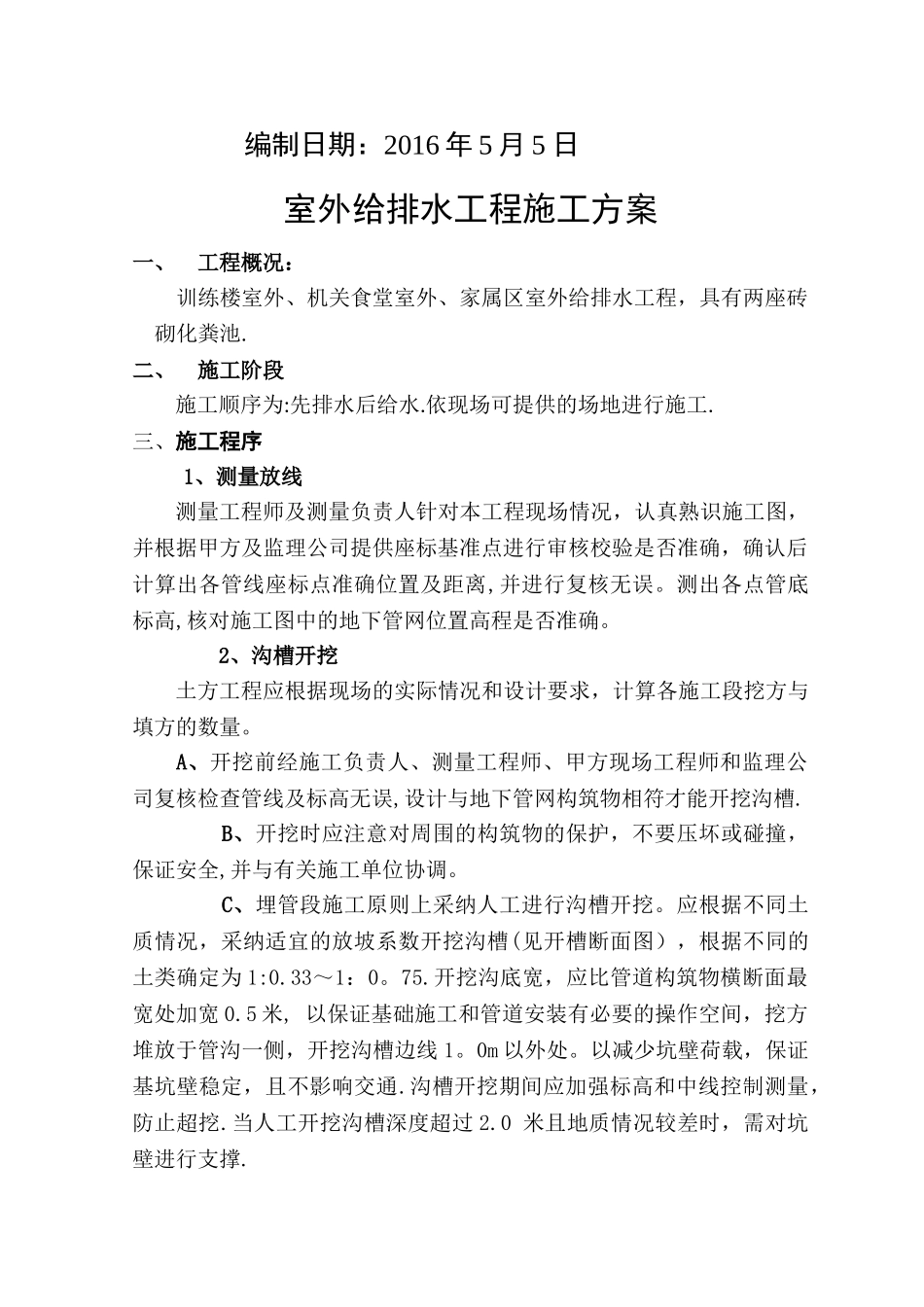

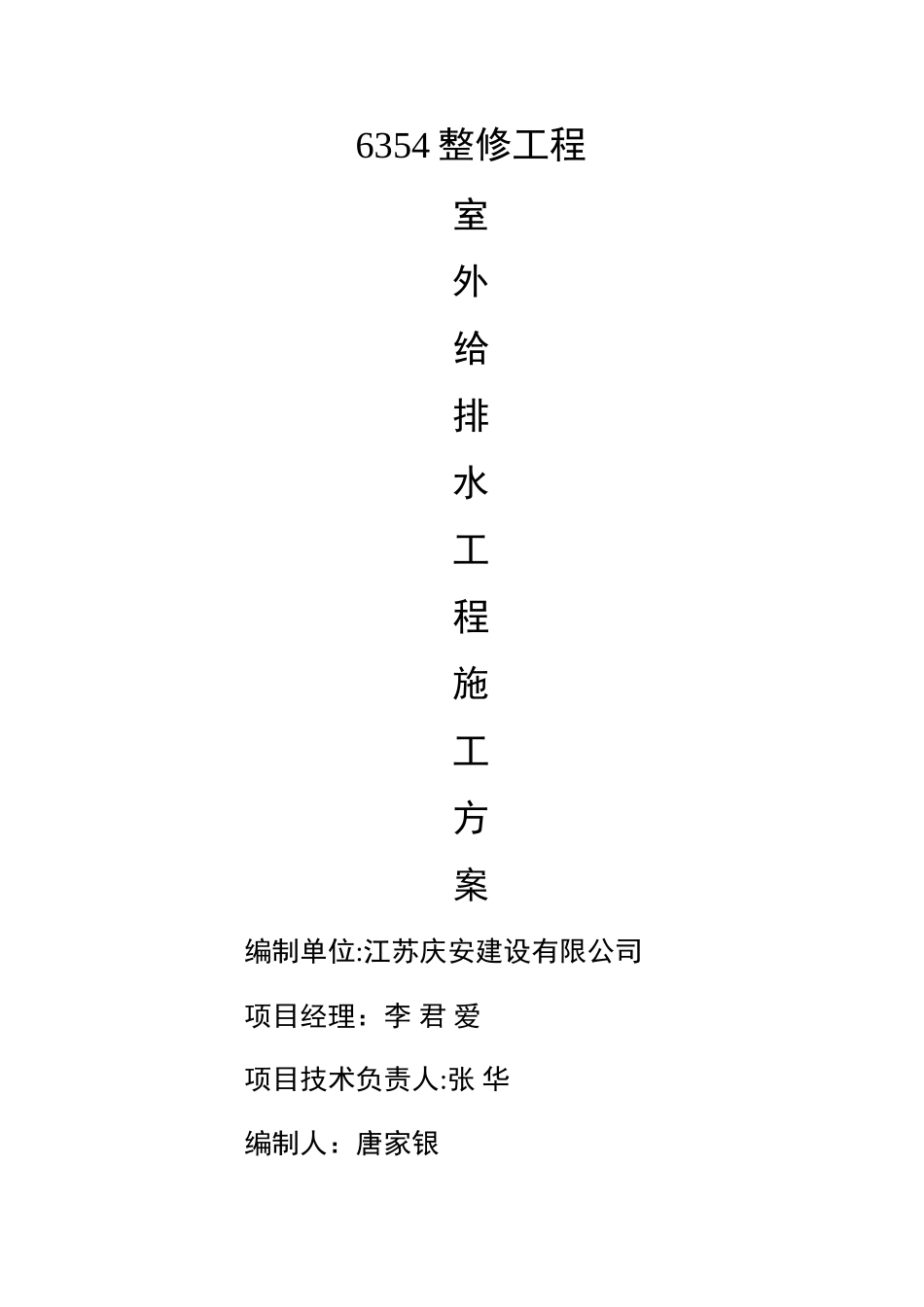

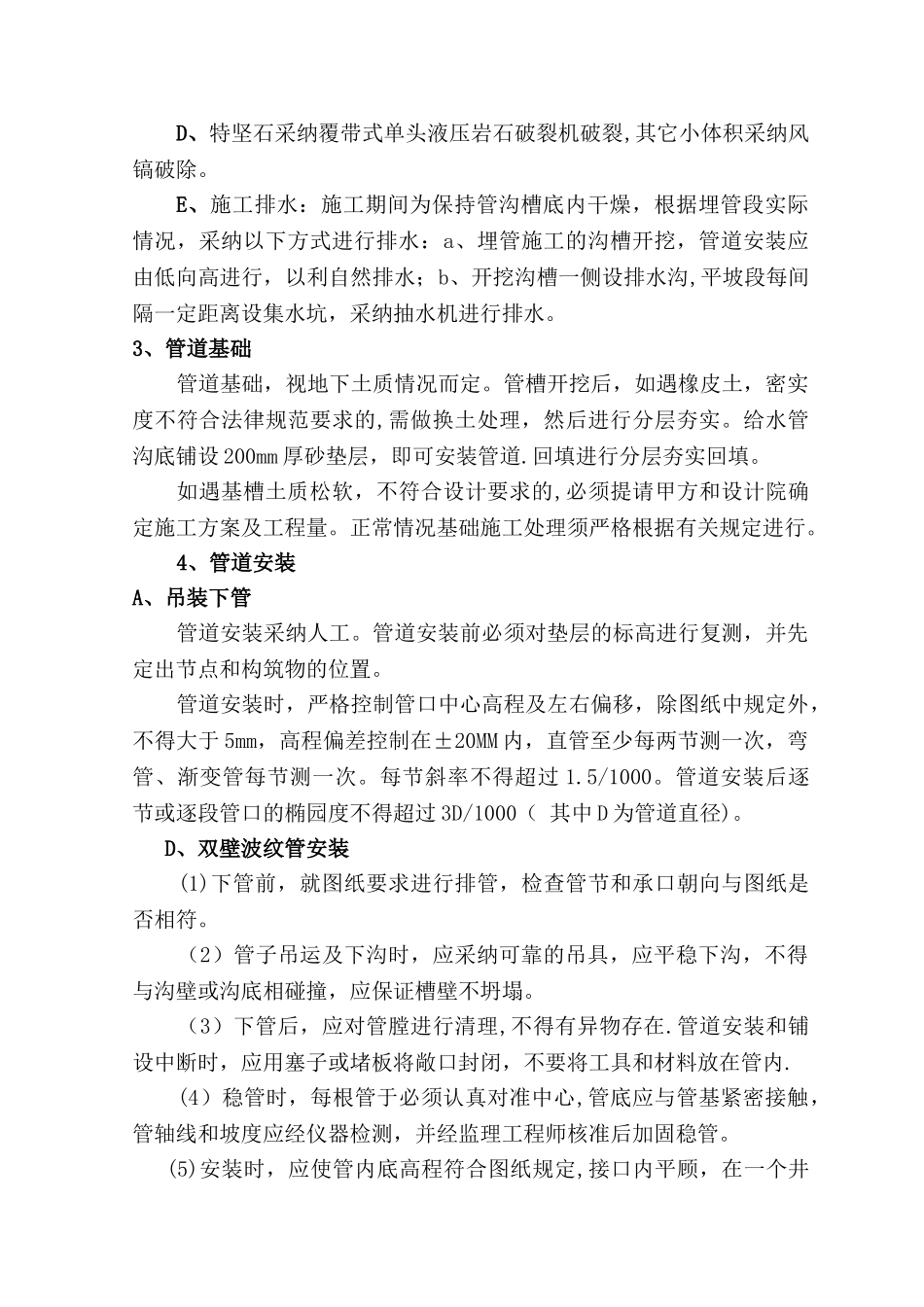

6354 整修工程室外给排水工程施工方案编制单位:江苏庆安建设有限公司项目经理：李 君 爱项目技术负责人:张 华编制人：唐家银编制日期：2016 年 5 月 5 日室外给排水工程施工方案一、工程概况：训练楼室外、机关食堂室外、家属区室外给排水工程，具有两座砖砌化粪池.二、施工阶段施工顺序为:先排水后给水.依现场可提供的场地进行施工.三、施工程序 1、测量放线测量工程师及测量负责人针对本工程现场情况，认真熟识施工图，并根据甲方及监理公司提供座标基准点进行审核校验是否准确，确认后计算出各管线座标点准确位置及距离,并进行复核无误。测出各点管底标高,核对施工图中的地下管网位置高程是否准确。 2、沟槽开挖土方工程应根据现场的实际情况和设计要求，计算各施工段挖方与填方的数量。A、开挖前经施工负责人、测量工程师、甲方现场工程师和监理公司复核检查管线及标高无误,设计与地下管网构筑物相符才能开挖沟槽. B、开挖时应注意对周围的构筑物的保护，不要压坏或碰撞，保证安全,并与有关施工单位协调。 C、埋管段施工原则上采纳人工进行沟槽开挖。应根据不同土质情况，采纳适宜的放坡系数开挖沟槽(见开槽断面图），根据不同的土类确定为 1:0.33～1：0。75.开挖沟底宽，应比管道构筑物横断面最宽处加宽 0.5 米,以保证基础施工和管道安装有必要的操作空间，挖方堆放于管沟一侧，开挖沟槽边线 1。0m 以外处。以减少坑壁荷载，保证基坑壁稳定，且不影响交通.沟槽开挖期间应加强标高和中线控制测量，防止超挖.当人工开挖沟槽深度超过 2.0米且地质情况较差时，需对坑壁进行支撑.D、特坚石采纳覆带式单头液压岩石破裂机破裂,其它小体积采纳风镐破除。E、施工排水：施工期间为保持管沟槽底内干燥，根据埋管段实际情况，采纳以下方式进行排水：a、埋管施工的沟槽开挖，管道安装应由低向高进行，以利自然排水；b、开挖沟槽一侧设排水沟,平坡段每间隔一定距离设集水坑，采纳抽水机进行排水。3、管道基础 管道基础，视地下土质情况而定。管槽开挖后，如遇橡皮土，密实度不符合法律规范要求的,需做换土处理，然后进行分层夯实。给水管沟底铺设 200mm 厚砂垫层，即可安装管道.回填进行分层夯实回填。如遇基槽土质松软，不符合设计要求的,必须提请甲方和设计院确定施工方案及工程量。正常情况基础施工处理须严格根据有关规定进行。4、管道安装A、吊装下管 管道安装采纳人工。管道安装前必须对垫层的标高进行复测，并先定出节点和构...
