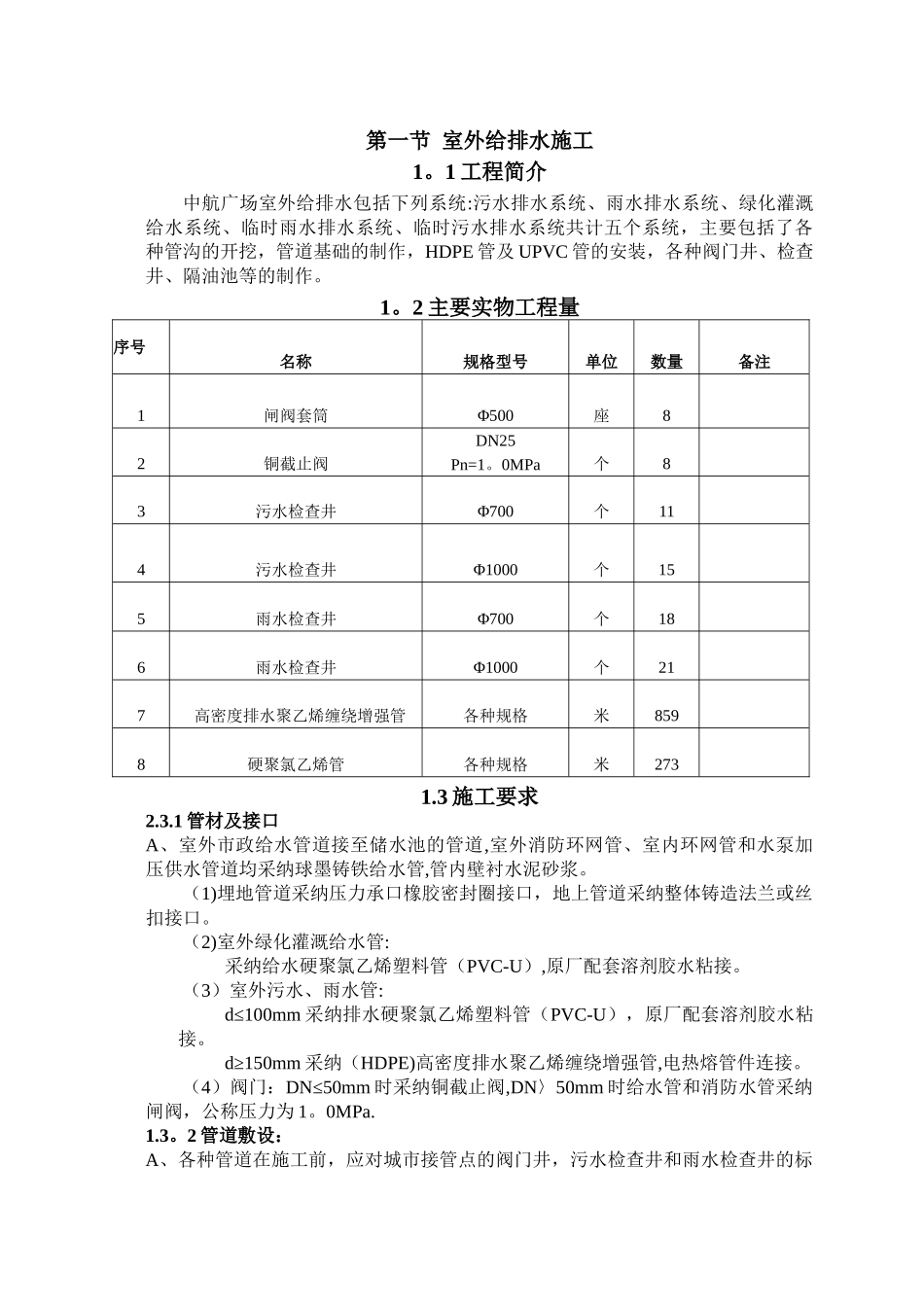

第一节 室外给排水施工1。1 工程简介中航广场室外给排水包括下列系统:污水排水系统、雨水排水系统、绿化灌溉给水系统、临时雨水排水系统、临时污水排水系统共计五个系统，主要包括了各种管沟的开挖，管道基础的制作，HDPE 管及 UPVC 管的安装，各种阀门井、检查井、隔油池等的制作。1。2 主要实物工程量序号名称规格型号单位数量备注1闸阀套筒Φ500座82铜截止阀DN25 Pn=1。0MPa个83污水检查井Φ700个114污水检查井Φ1000个155雨水检查井Φ700个186雨水检查井Φ1000个217高密度排水聚乙烯缠绕增强管各种规格米8598硬聚氯乙烯管各种规格米2731.3 施工要求2.3.1 管材及接口A、室外市政给水管道接至储水池的管道,室外消防环网管、室内环网管和水泵加压供水管道均采纳球墨铸铁给水管,管内壁衬水泥砂浆。（1)埋地管道采纳压力承口橡胶密封圈接口，地上管道采纳整体铸造法兰或丝扣接口。（2)室外绿化灌溉给水管:采纳给水硬聚氯乙烯塑料管（PVC-U）,原厂配套溶剂胶水粘接。（3）室外污水、雨水管:d≤100mm 采纳排水硬聚氯乙烯塑料管（PVC-U），原厂配套溶剂胶水粘接。d≥150mm 采纳（HDPE)高密度排水聚乙烯缠绕增强管,电热熔管件连接。（4）阀门：DN≤50mm 时采纳铜截止阀,DN〉50mm 时给水管和消防水管采纳闸阀，公称压力为 1。0MPa.1.3。2 管道敷设：A、各种管道在施工前，应对城市接管点的阀门井，污水检查井和雨水检查井的标高和管径进行实测复测，如与施工图标高不一致，应通知设计院进行管道高程调整后，方可施工。B、给水管：（1）给水管转弯处利用组合弯头，弯曲管道等管件不能完成转弯角度要求时 ，可在直线段利用管道承插口偏转进行调整，但承插口的最大编撰角不得大于 1°，以保证接口的严密性。（2）当给水管与污水管、雨水管相交差时,应敷设在污水管、雨水管的上面,并满足最小净距的要求.C、排水管：（1）排水管的敷设不得出现无坡，倒坡现象.(2）两检查井之间的管段的坡度应一致，如有困难时,后段坡度不应小于前段管道坡度。(3）派水管道转弯和交汇处,应保证水流转角等于和大于 90°，但当管径小于等于 300mm，且跌水高度大于 0.30m 时,可不受此限.1。3。3 管道基础：A、给水管道：（1）如为未经扰动的原状土层，则天然地基进行夯实。（2)如为回填土层，则在回填地段做 300mm 厚灰土垫层。(3)如为岩石或多石层，则在岩石或多石地段做 150mm 厚砂石垫层。(4）如为软泥土则应更换土壤或每 2。5—3。0m 做混凝土枕基...
