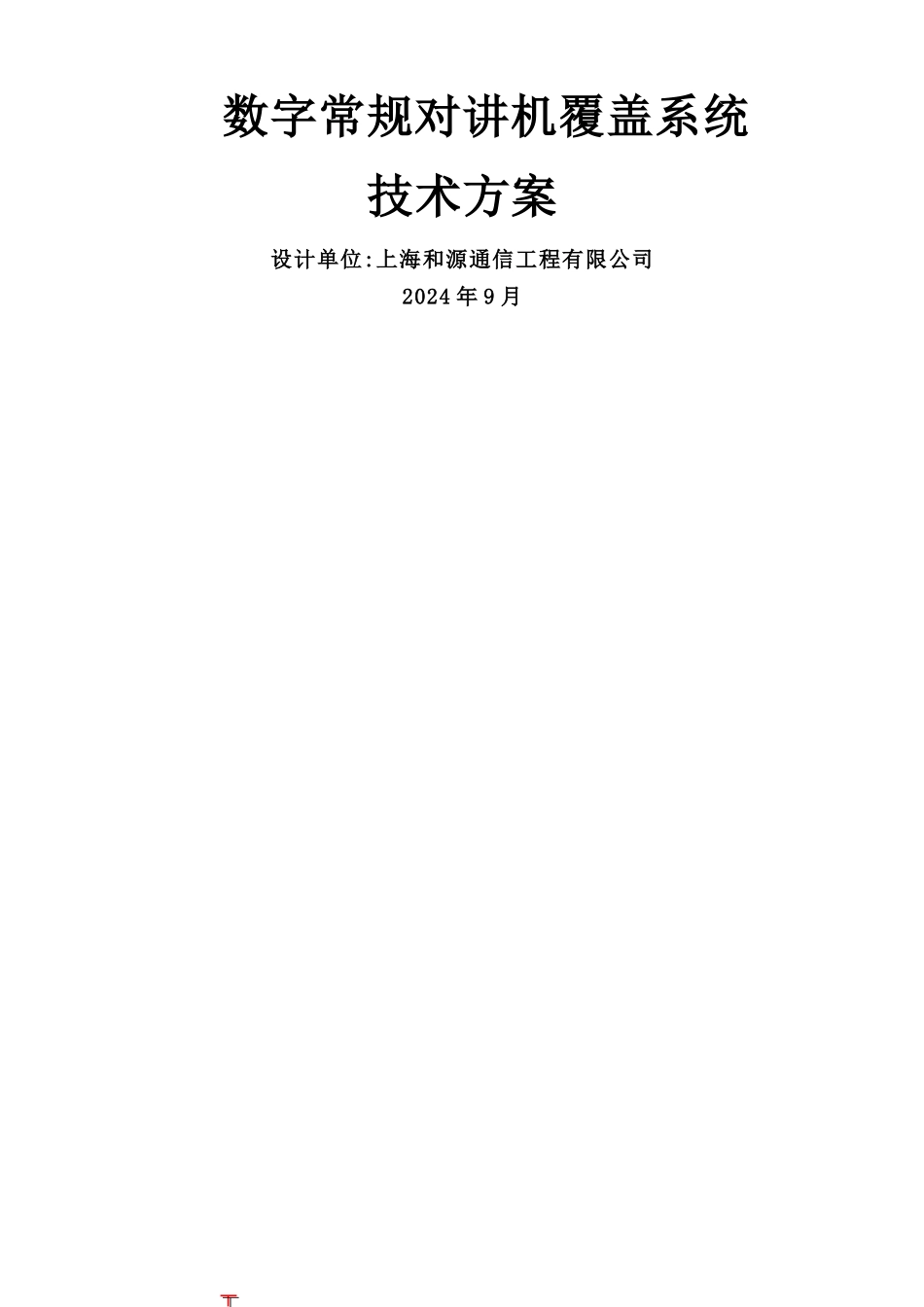

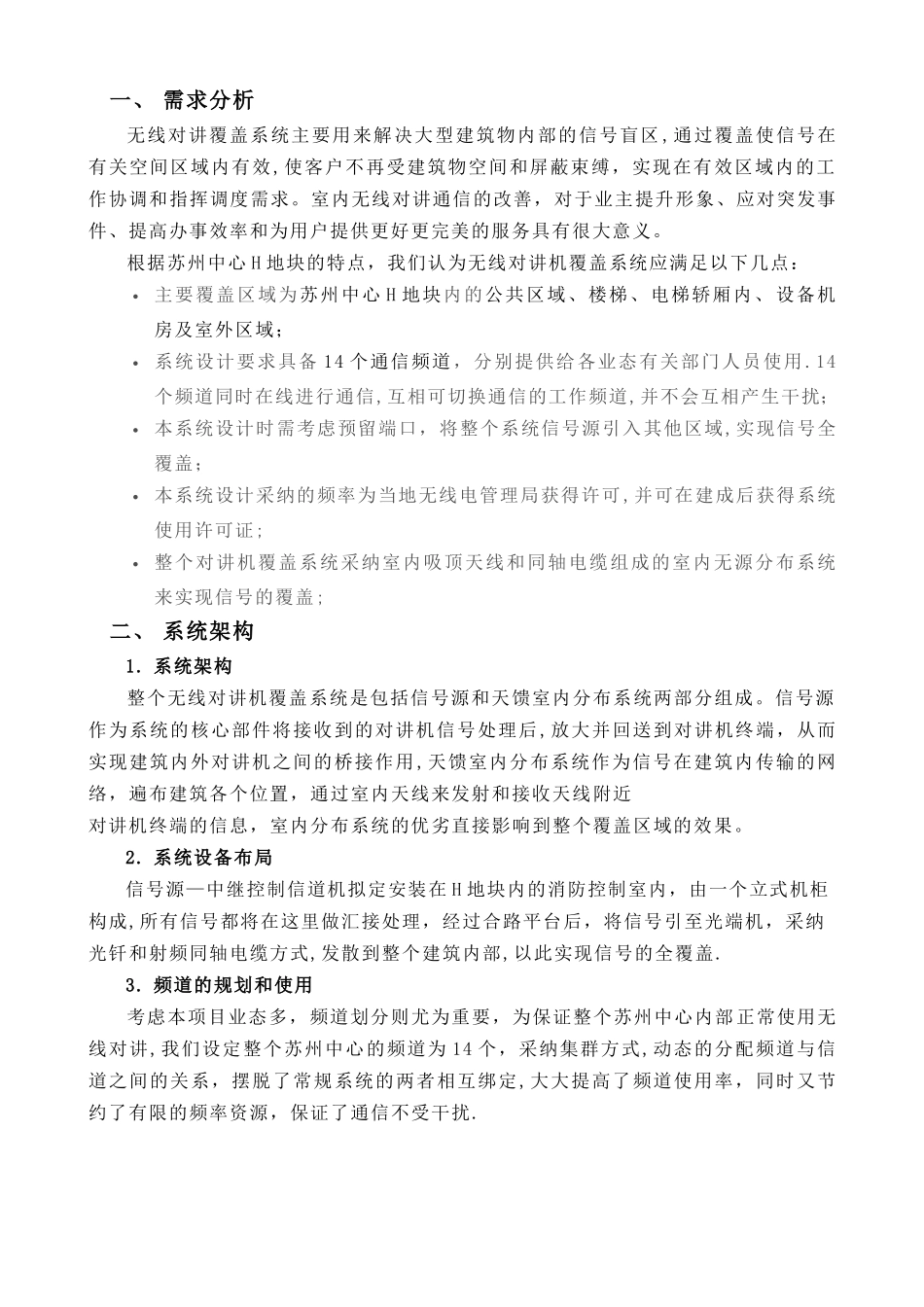

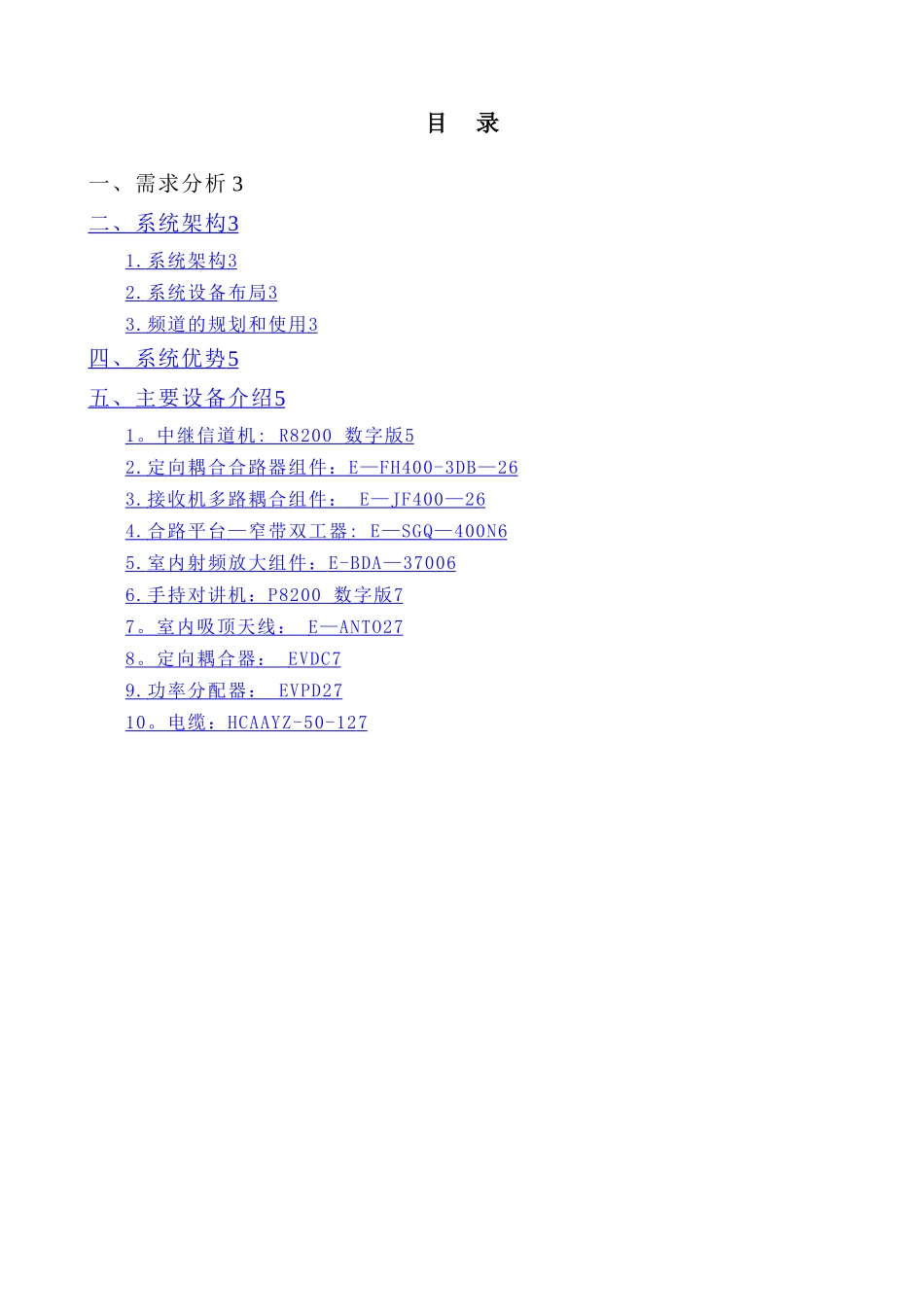

数字常规对讲机覆盖系统技术方案设计单位:上海和源通信工程有限公司2024 年 9 月目 录一、需求分析 3二、系统架构 3 1. 系统架构 3 2. 系统设备布局 3 3. 频道的规划和使用 3 四、系统优势 5 五、主要设备介绍 5 1 。 中继信道机 : R8200 数字版 5 2. 定向耦合合路器组件： E—FH400-3DB—2 6 3. 接收机多路耦合组件： E—JF400—2 6 4. 合路平台 — 窄带双工器 : E—SGQ—400N 6 5. 室内射频放大组件： E-BDA—3700 6 6. 手持对讲机： P8200 数字版 7 7 。 室内吸顶天线： E—ANTO2 7 8 。 定向耦合器 ： EVDC 7 9. 功率分配器 ： EVPD2 7 10 。 电缆： HCAAYZ-50-12 7 一、 需求分析无线对讲覆盖系统主要用来解决大型建筑物内部的信号盲区 ,通过覆盖使信号在有关空间区域内有效,使客户不再受建筑物空间和屏蔽束缚，实现在有效区域内的工作协调和指挥调度需求。室内无线对讲通信的改善，对于业主提升形象、应对突发事件、提高办事效率和为用户提供更好更完美的服务具有很大意义。根据苏州中心 H 地块的特点，我们认为无线对讲机覆盖系统应满足以下几点：•主要覆盖区域为苏州中心 H 地块内的公共区域、楼梯、电梯轿厢内、 设备机房及室外区域；•系统设计要求具备 14 个通信频道，分别提供给各业态有关部门人员使用.14个频道同时在线进行通信,互相可切换通信的工作频道,并不会互相产生干扰；•本系统设计时需考虑预留端口，将整个系统信号源引入其他区域,实现信号全覆盖；•本系统设计采纳的频率为当地无线电管理局获得许可 ,并可在建成后获得系统使用许可证;•整个对讲机覆盖系统采纳室内吸顶天线和同轴电缆组成的室内无源分布系统来实现信号的覆盖;二、 系统架构1. 系统架构整个无线对讲机覆盖系统是包括信号源和天馈室内分布系统两部分组成。信号源作为系统的核心部件将接收到的对讲机信号处理后,放大并回送到对讲机终端，从而实现建筑内外对讲机之间的桥接作用,天馈室内分布系统作为信号在建筑内传输的网络，遍布建筑各个位置，通过室内天线来发射和接收天线附近对讲机终端的信息，室内分布系统的优劣直接影响到整个覆盖区域的效果。2. 系统设备布局信号源—中继控制信道机拟定安装在 H 地块内的消防控制室内，由一个立式机柜构成,所有信号都将在这里做汇接处理，经过合路平台后，将信号引至光端机，采纳光钎和射频同轴电缆方式,发散到整个建筑内部,...
