导流洞固结灌浆和回填灌浆施工技术措施

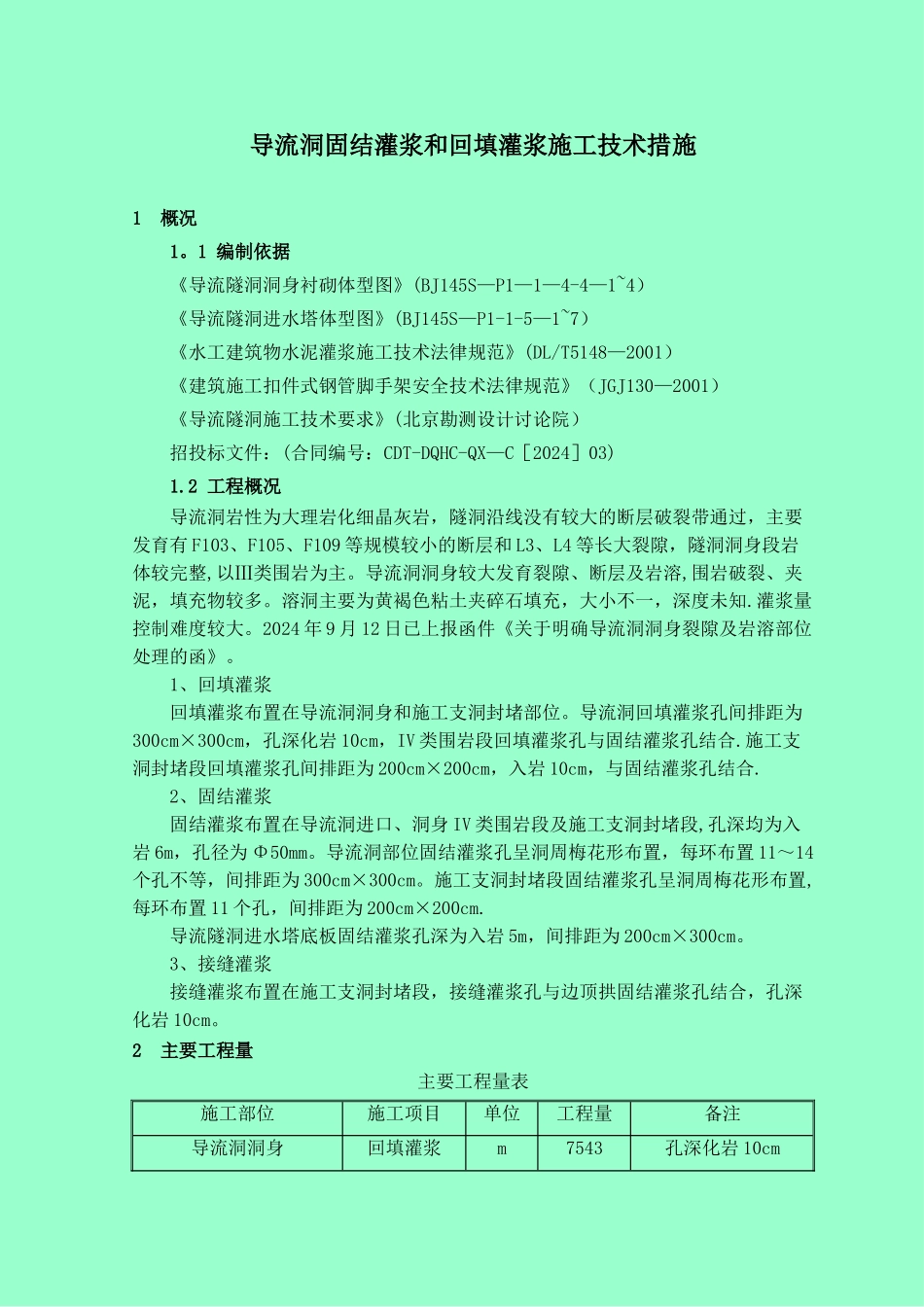

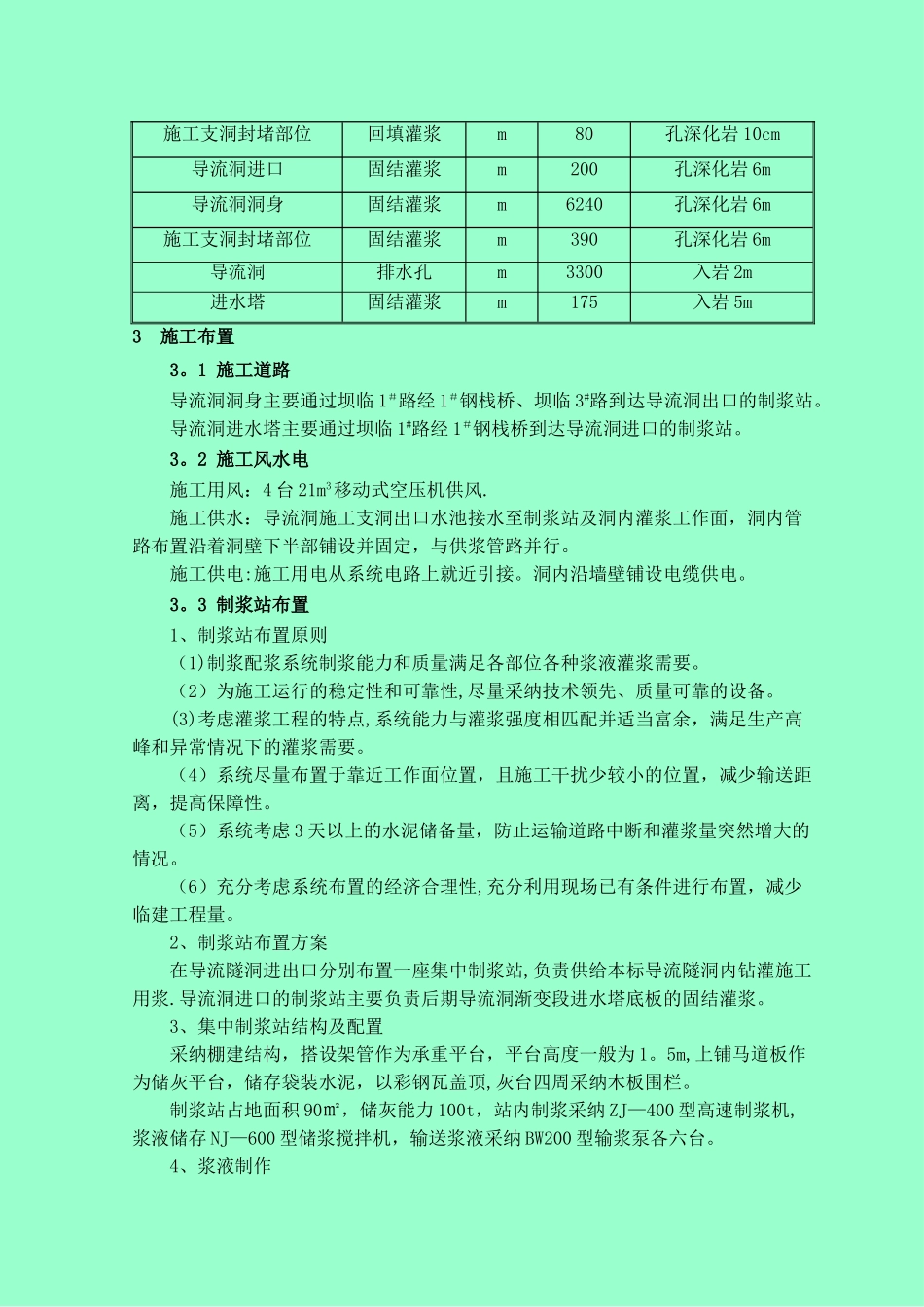

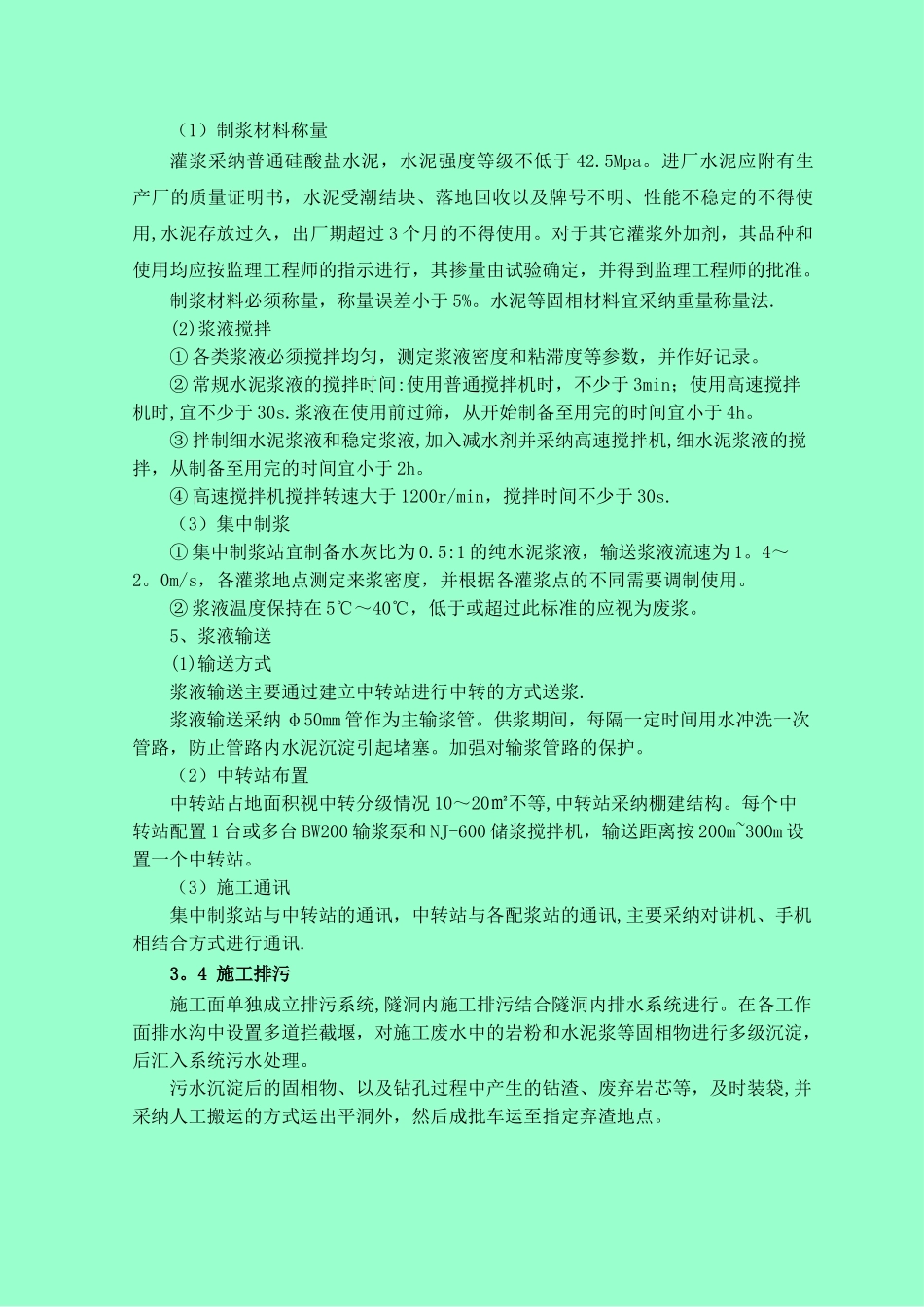

导流洞固结灌浆和回填灌浆施工技术措施1 概况1。1 编制依据《导流隧洞洞身衬砌体型图》(BJ145S—P1—1—4-4—1~4）《导流隧洞进水塔体型图》(BJ145S—P1-1-5—1~7）《水工建筑物水泥灌浆施工技术法律规范》(DL/T5148—2001）《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2001）《导流隧洞施工技术要求》(北京勘测设计讨论院）招投标文件：(合同编号：CDT-DQHC-QX—C［2024］03)1.2 工程概况导流洞岩性为大理岩化细晶灰岩，隧洞沿线没有较大的断层破裂带通过，主要发育有 F103、F105、F109 等规模较小的断层和 L3、L4 等长大裂隙，隧洞洞身段岩体较完整,以Ⅲ类围岩为主。导流洞洞身较大发育裂隙、断层及岩溶,围岩破裂、夹泥，填充物较多。溶洞主要为黄褐色粘土夹碎石填充，大小不一，深度未知.灌浆量控制难度较大。2024 年 9 月 12 日已上报函件《关于明确导流洞洞身裂隙及岩溶部位处理的函》。1、回填灌浆回填灌浆布置在导流洞洞身和施工支洞封堵部位。导流洞回填灌浆孔间排距为300cm×300cm，孔深化岩 10cm，IV 类围岩段回填灌浆孔与固结灌浆孔结合.施工支洞封堵段回填灌浆孔间排距为 200cm×200cm，入岩 10cm，与固结灌浆孔结合.2、固结灌浆固结灌浆布置在导流洞进口、洞身 IV 类围岩段及施工支洞封堵段,孔深均为入岩 6m，孔径为 Φ50mm。导流洞部位固结灌浆孔呈洞周梅花形布置，每环布置 11～14个孔不等，间排距为 300cm×300cm。施工支洞封堵段固结灌浆孔呈洞周梅花形布置,每环布置 11 个孔，间排距为 200cm×200cm.导流隧洞进水塔底板固结灌浆孔深为入岩 5m，间排距为 200cm×300cm。3、接缝灌浆接缝灌浆布置在施工支洞封堵段，接缝灌浆孔与边顶拱固结灌浆孔结合，孔深化岩 10cm。2 主要工程量主要工程量表施工部位施工项目单位工程量备注导流洞洞身回填灌浆m7543孔深化岩 10cm施工支洞封堵部位回填灌浆m80孔深化岩 10cm导流洞进口固结灌浆m200孔深化岩 6m导流洞洞身固结灌浆m6240孔深化岩 6m施工支洞封堵部位固结灌浆m390孔深化岩 6m导流洞排水孔m3300入岩 2m进水塔固结灌浆m175入岩 5m3 施工布置3。1 施工道路导流洞洞身主要通过坝临 1＃路经 1＃钢栈桥、坝临 3#路到达导流洞出口的制浆站。导流洞进水塔主要通过坝临 1#路经 1＃钢栈桥到达导流洞进口的制浆站。3。2 施工风水电施工用风：4 台 21m3移动式空压机供风.施工供水：导流洞施工支洞出口水池接水至制浆站及洞内灌浆工作面...
