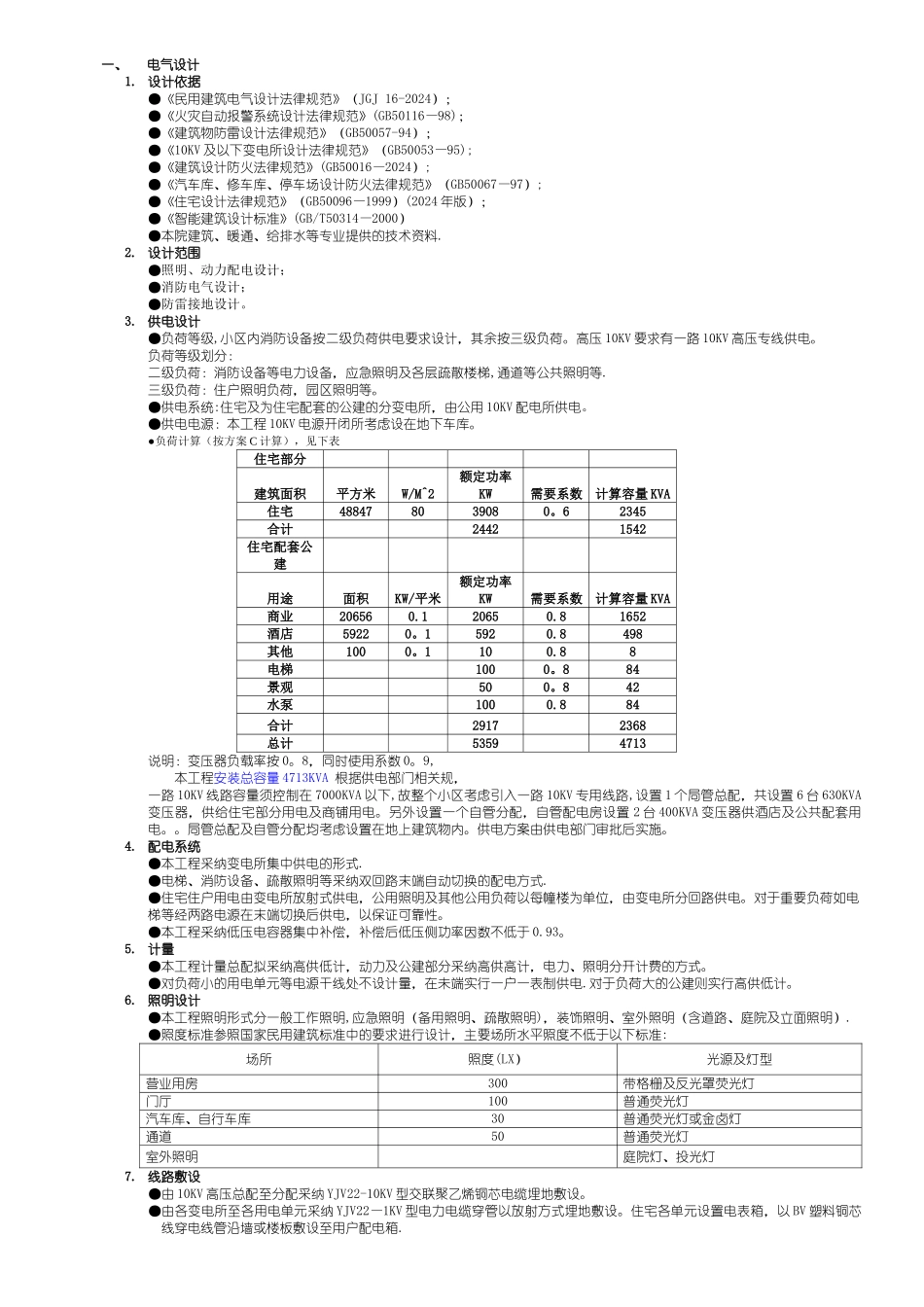

小区电规划方案说明电力方案一修改

一、电气设计1. 设计依据●《民用建筑电气设计法律规范》（JGJ 16-2024）；●《火灾自动报警系统设计法律规范》(GB50116—98)；●《建筑物防雷设计法律规范》（GB50057-94）；●《10KV 及以下变电所设计法律规范》（GB50053—95);●《建筑设计防火法律规范》(GB50016—2024）;●《汽车库、修车库、停车场设计防火法律规范》（GB50067—97）;●《住宅设计法律规范》（GB50096—1999）(2024 年版）；●《智能建筑设计标准》(GB/T50314—2000）●本院建筑、暖通、给排水等专业提供的技术资料.2. 设计范围●照明、动力配电设计；●消防电气设计；●防雷接地设计。3. 供电设计●负荷等级,小区内消防设备按二级负荷供电要求设计，其余按三级负荷。高压 10KV 要求有一路 10KV 高压专线供电。负荷等级划分：二级负荷：消防设备等电力设备，应急照明及各层疏散楼梯,通道等公共照明等.三级负荷：住户照明负荷，园区照明等。●供电系统:住宅及为住宅配套的公建的分变电所，由公用 10KV 配电所供电。●供电电源：本工程 10KV 电源开闭所考虑设在地下车库。●负荷计算（按方案 C 计算），见下表住宅部分建筑面积平方米W/M^2额定功率KW需要系数计算容量 KVA住宅488478039080。62345合计24421542住宅配套公建用途面积KW/平米额定功率KW需要系数计算容量 KVA商业206560.120650.81652 酒店59220。15920.8498其他1000。1100.88电梯100 0。884 景观50 0。842 水泵100 0.884合计2917 2368总计5359 4713说明：变压器负载率按 0。8，同时使用系数 0。9,本工程安装总容量 4713KVA 根据供电部门相关规，一路 10KV 线路容量须控制在 7000KVA 以下,故整个小区考虑引入一路 10KV 专用线路,设置 1 个局管总配，共设置 6 台 630KVA变压器，供给住宅部分用电及商铺用电。另外设置一个自管分配，自管配电房设置 2 台 400KVA 变压器供酒店及公共配套用电。。局管总配及自管分配均考虑设置在地上建筑物内。供电方案由供电部门审批后实施。4. 配电系统●本工程采纳变电所集中供电的形式.●电梯、消防设备、疏散照明等采纳双回路末端自动切换的配电方式.●住宅住户用电由变电所放射式供电，公用照明及其他公用负荷以每幢楼为单位，由变电所分回路供电。对于重要负荷如电梯等经两路电源在末端切换后供电，以保证可靠性。●本工程采纳低压电容器集中补偿，补偿后低压侧功率因数不低于 0.93。5. 计量●本工程计量总配拟采纳高供低计，动...
