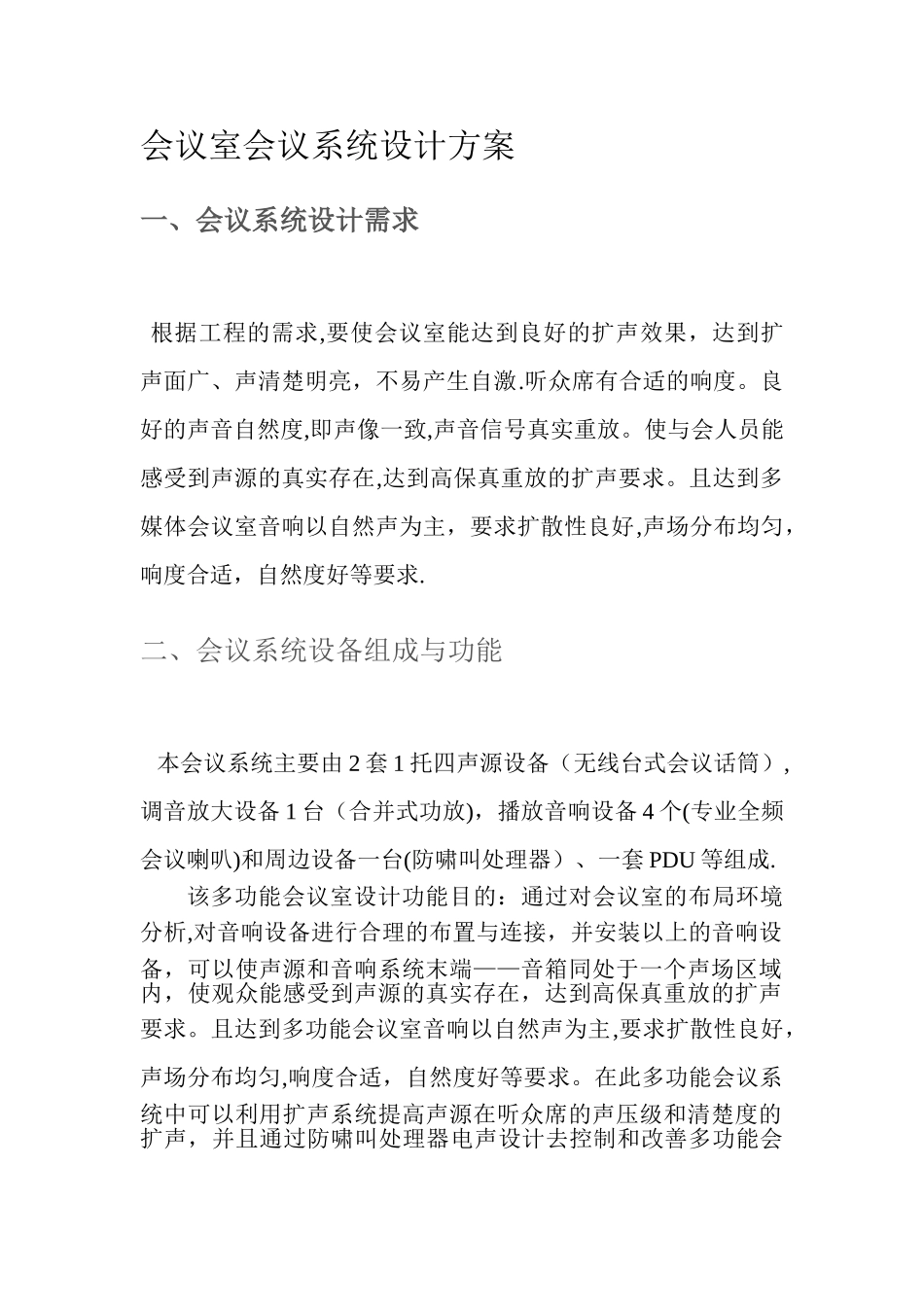

会议室会议系统设计方案一、会议系统设计需求 根据工程的需求,要使会议室能达到良好的扩声效果，达到扩声面广、声清楚明亮，不易产生自激.听众席有合适的响度。良好的声音自然度,即声像一致,声音信号真实重放。使与会人员能感受到声源的真实存在,达到高保真重放的扩声要求。且达到多媒体会议室音响以自然声为主，要求扩散性良好,声场分布均匀，响度合适，自然度好等要求.二、会议系统设备组成与功能 本会议系统主要由 2 套 1 托四声源设备（无线台式会议话筒）,调音放大设备 1 台（合并式功放)，播放音响设备 4 个(专业全频会议喇叭)和周边设备一台(防啸叫处理器）、一套 PDU 等组成.该多功能会议室设计功能目的：通过对会议室的布局环境分析,对音响设备进行合理的布置与连接，并安装以上的音响设备，可以使声源和音响系统末端——音箱同处于一个声场区域内，使观众能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多功能会议室音响以自然声为主,要求扩散性良好，声场分布均匀,响度合适，自然度好等要求。在此多功能会议系统中可以利用扩声系统提高声源在听众席的声压级和清楚度的扩声，并且通过防啸叫处理器电声设计去控制和改善多功能会议室的音质，达到了会议扩音系统的目的:提高响度和声场分布的均匀度,改善会议室的音质和提高音响效果。通过对多功能会议室环境的分析，选出的音箱设备，并对音响设备布的布局作了精心的设计,因此这套会议系统除了满足会议扩声系统可以达到提高响度，声场分布的均匀度,改善会议室的音质和提高音响效果目的外，还满足了整个音响系统声学指标设计的基本要求： 1．保证均匀合理的声压级 2．保证清楚度 3．保证系统能稳定工作 4．应具有良好的传输频率特性和较低的失真度.三、会议系统拓扑图四、会议系统平面图五、设备清单一览表序号设备名称型号数量单位单价金额1无线台式会议话筒德捷digidynamDW-430/WD-202（一托四）2套6980。0013960。002防 啸 叫 处 理器EAROBE FBX-41台1860.001860.003合并式功放TOA A—1240MK21台3750。003750.004专业全频会TOA BS—4个1450。005800.00议喇叭1030B/W5PDUGWGJ8 位双断防雷PDU1套650.00650。00设备小计:26020。00安装调试及维护费2000。00税金:1961.40合计(人民币):29981.40
