屋面板施工方案

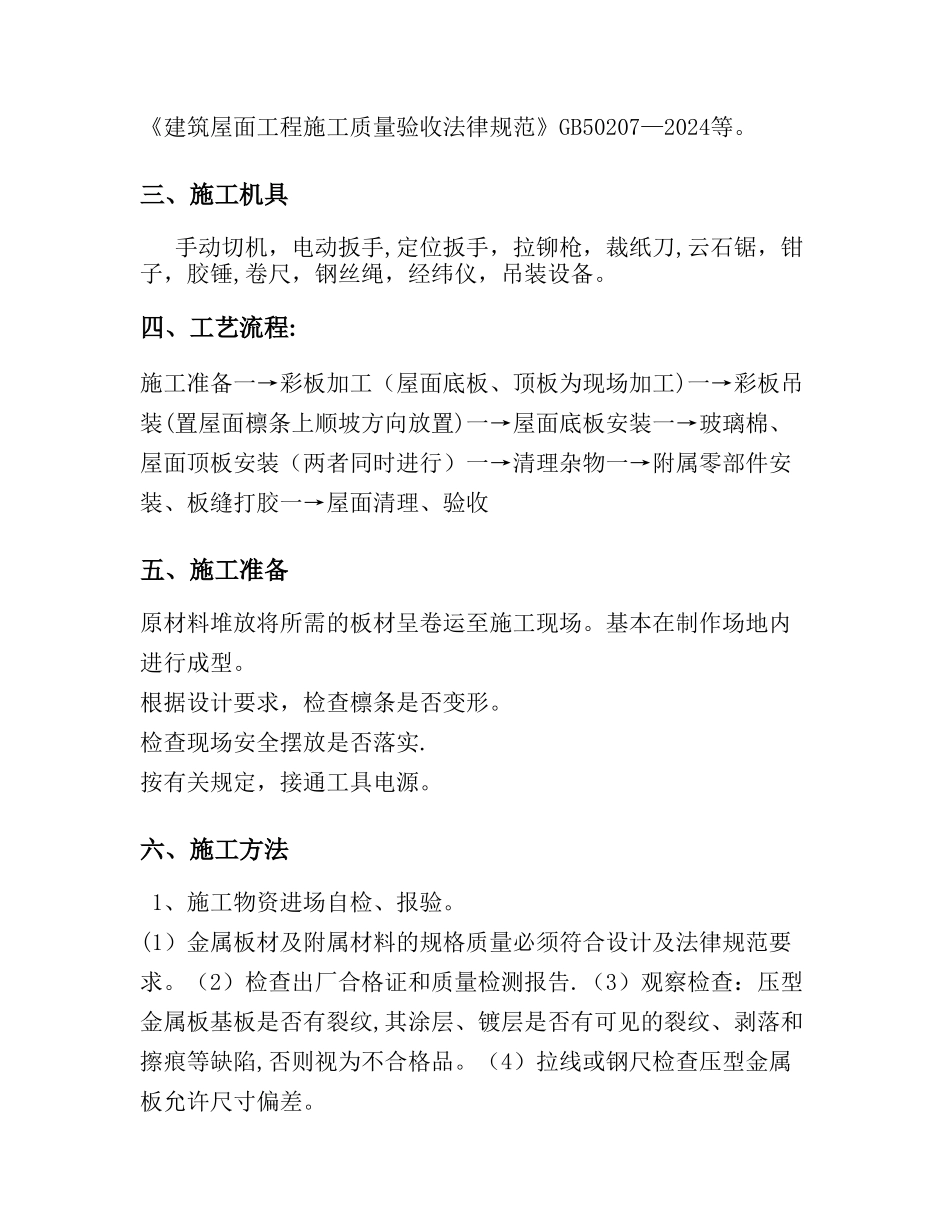

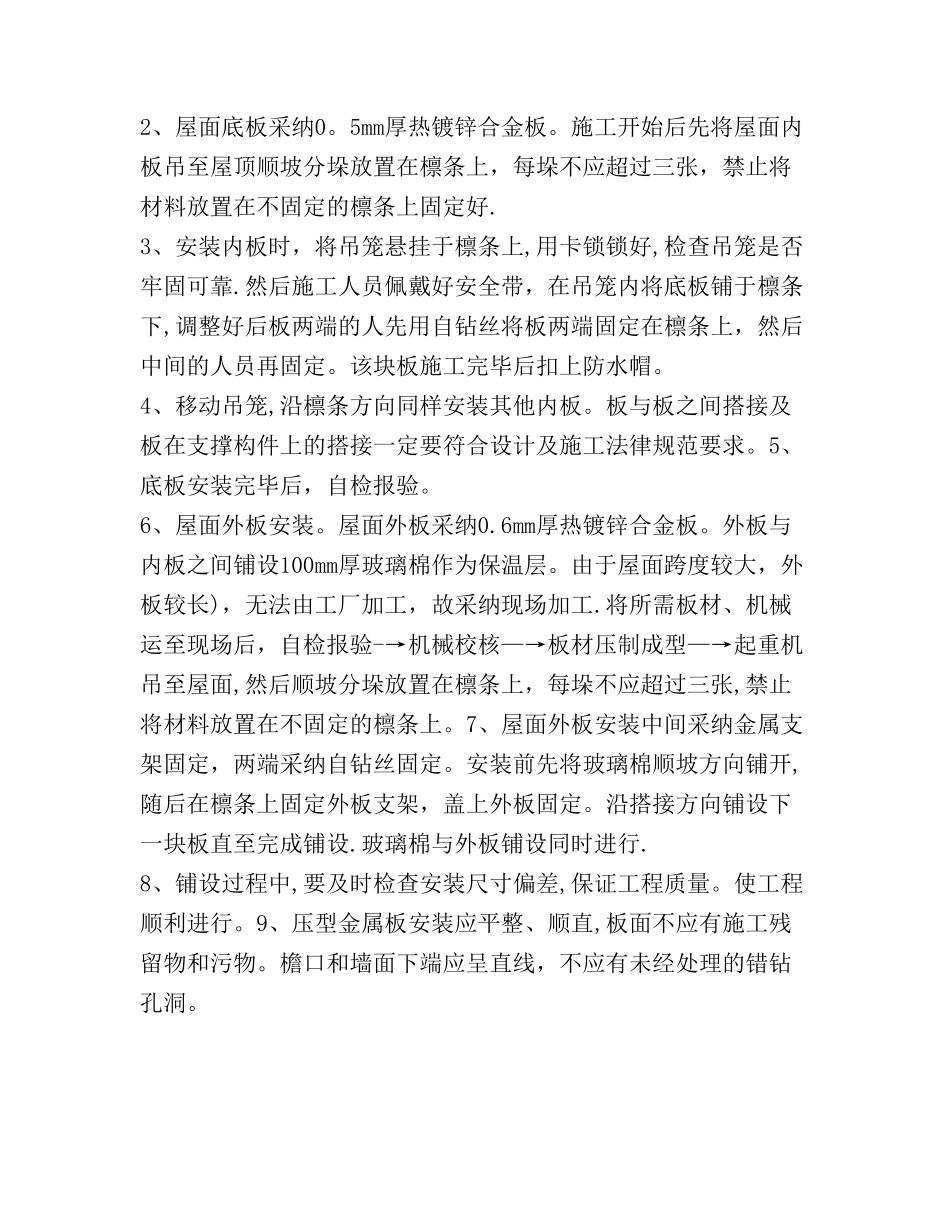

目录一、工程概况 1二、编制依据 ： 0 三、施工机具 1 四、工艺流程： 1 五、施工准备 1 六、施工方法 1 七、 吊笼的使用和安全事项 3 八、暗扣隐藏式彩钢板屋面施工 3 1. 工艺流程 4 2 。 操作要点 4 3 质量控制 9 3.1 施工质量关键控制点 9 3 。 2 质量标准： 10 九、安技术措施： 11 十、质量目标 : 11 十一、成品保护 : 12 一、工程概况本工程为石家庄新乐市开发区河北三元乳业有限公司液态奶钢结构工程，结构形式:钢结构。屋面板采纳热镀锌合金板（内板0.5mm厚采纳900型，外板0.6mm厚采纳475型),保温层为100mm厚的玻璃丝棉，容重24kg/m3,品牌格瑞或同档次产品，热镀锌合金板为白色、灰色.二、编制依据:主厂房屋面工程施工图。屋面檩条布置图《钢结构工程施工质量验收法律规范》GB50205＊2001；《钢结构工程施工法律规范》GB50755＊2024；《钢结构设计法律规范》GB50017*2024；《建筑屋面工程施工质量验收法律规范》GB50207—2024等。三、施工机具 手动切机，电动扳手,定位扳手，拉铆枪，裁纸刀,云石锯，钳子，胶锤,卷尺，钢丝绳，经纬仪，吊装设备。四、工艺流程:施工准备一→彩板加工（屋面底板、顶板为现场加工)一→彩板吊装(置屋面檩条上顺坡方向放置)一→屋面底板安装一→玻璃棉、屋面顶板安装（两者同时进行）一→清理杂物一→附属零部件安装、板缝打胶一→屋面清理、验收五、施工准备原材料堆放将所需的板材呈卷运至施工现场。基本在制作场地内进行成型。根据设计要求，检查檩条是否变形。检查现场安全摆放是否落实.按有关规定，接通工具电源。 六、施工方法 1、施工物资进场自检、报验。(1）金属板材及附属材料的规格质量必须符合设计及法律规范要求。（2）检查出厂合格证和质量检测报告.（3）观察检查：压型金属板基板是否有裂纹,其涂层、镀层是否有可见的裂纹、剥落和擦痕等缺陷,否则视为不合格品。（4）拉线或钢尺检查压型金属板允许尺寸偏差。2、屋面底板采纳0。5mm厚热镀锌合金板。施工开始后先将屋面内板吊至屋顶顺坡分垛放置在檩条上，每垛不应超过三张，禁止将材料放置在不固定的檩条上固定好.3、安装内板时，将吊笼悬挂于檩条上,用卡锁锁好,检查吊笼是否牢固可靠.然后施工人员佩戴好安全带，在吊笼内将底板铺于檩条下,调整好后板两端的人先用自钻丝将板两端固定在檩条上，然后中间的人员再固定。该块板施工完毕后扣上防水帽。4、移动吊笼,沿檩条方向同样安装其他内板。板与板...
