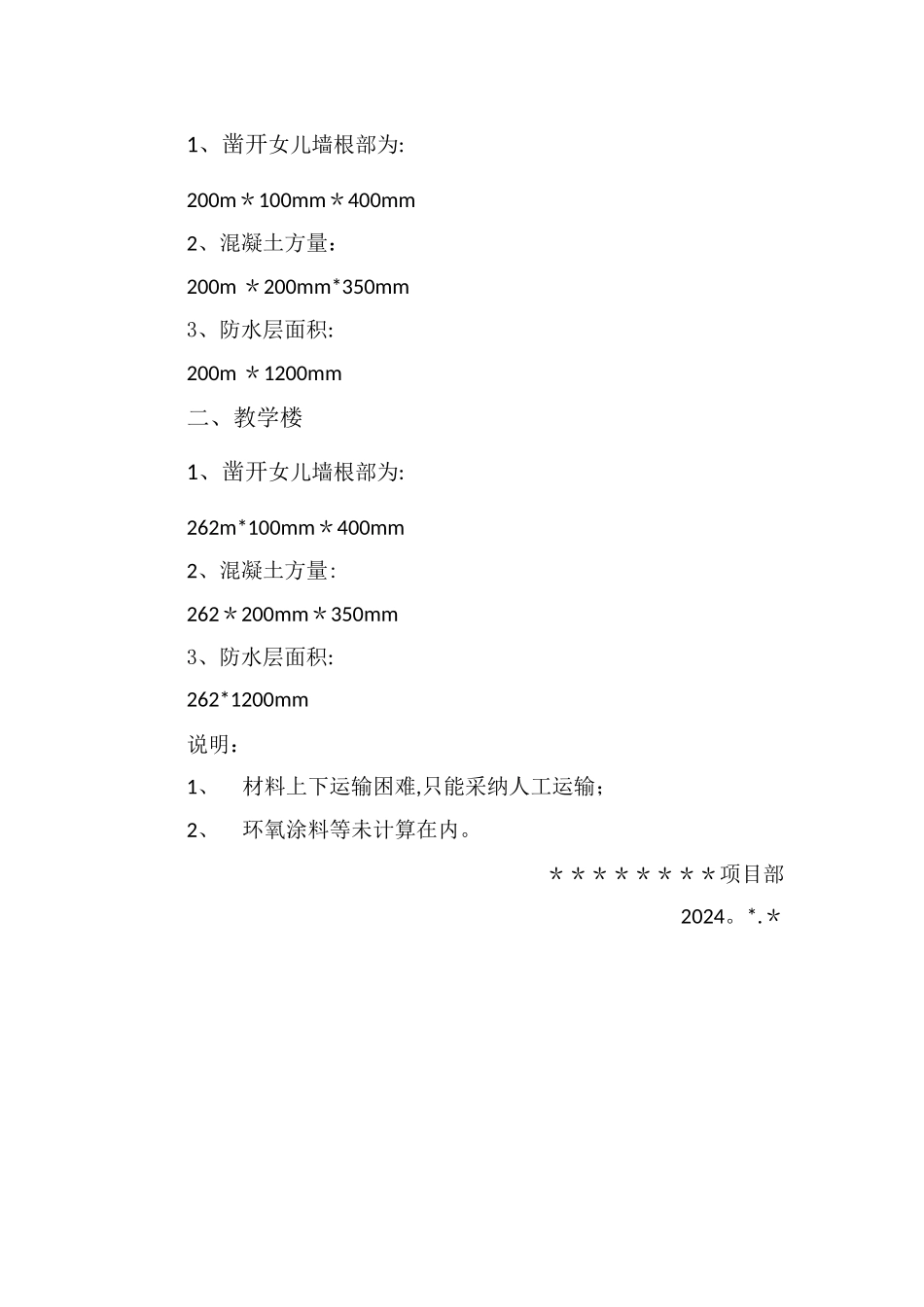

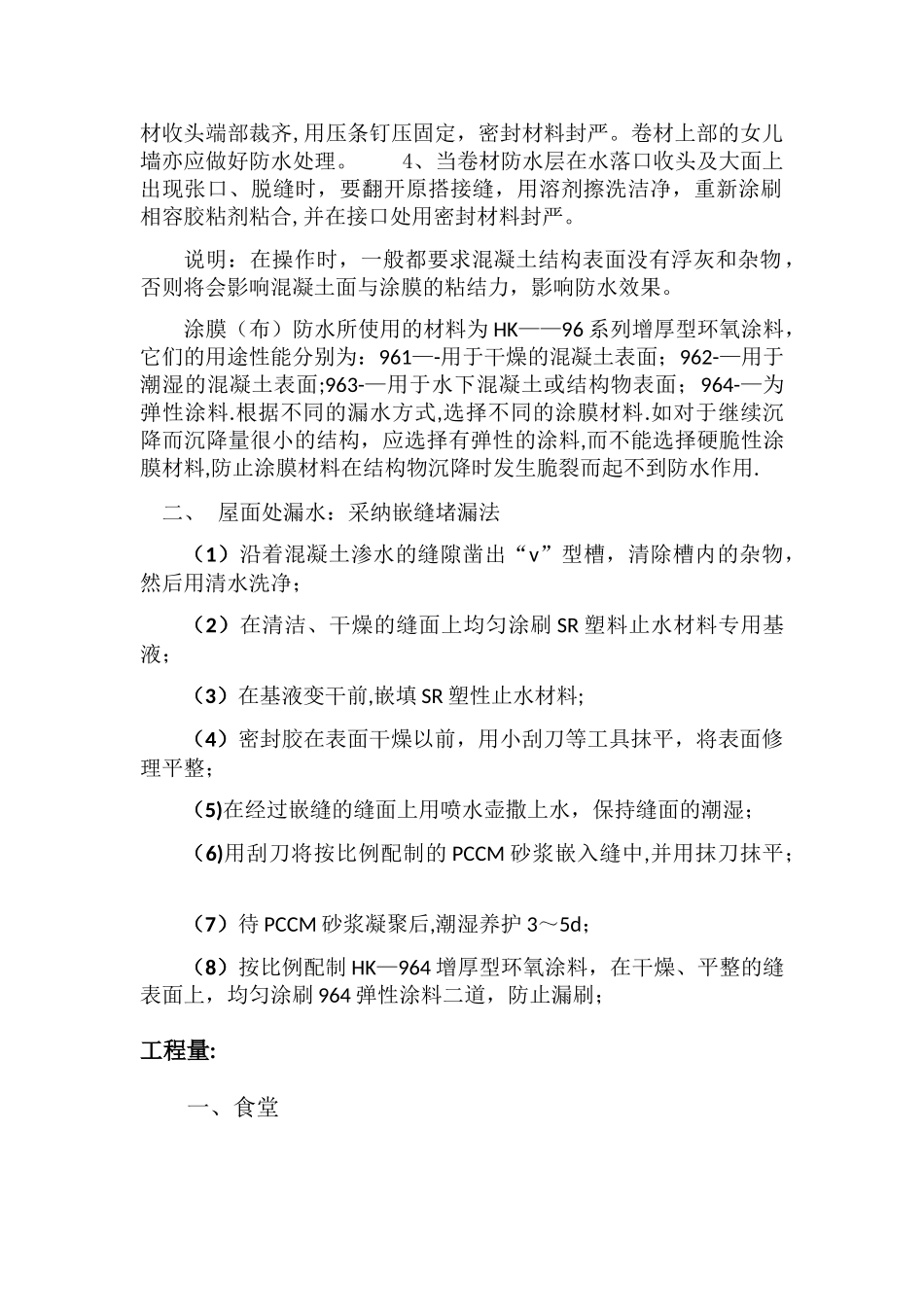

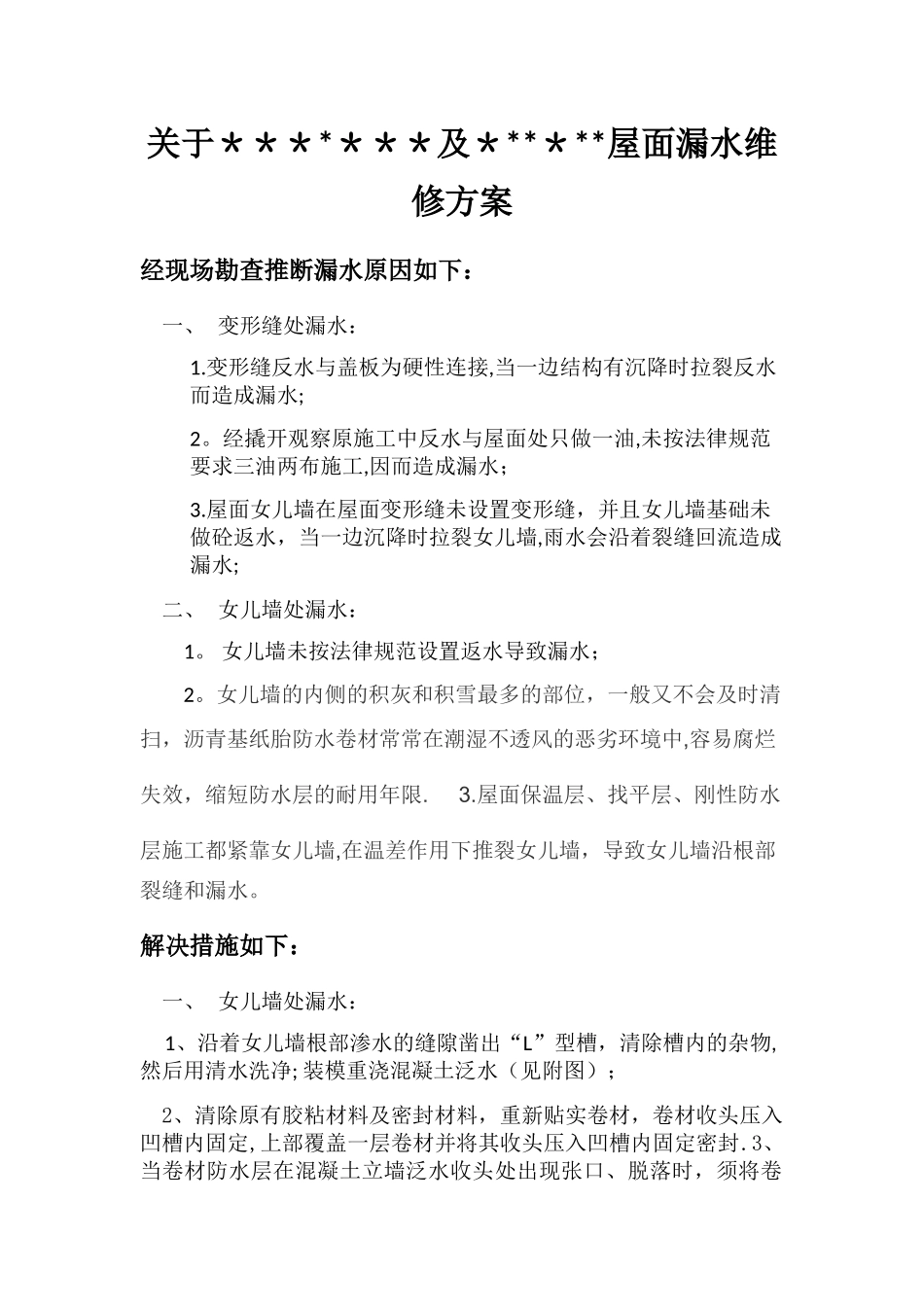

关于＊＊＊*＊＊＊及＊**＊**屋面漏水维修方案经现场勘查推断漏水原因如下：一、 变形缝处漏水：1.变形缝反水与盖板为硬性连接,当一边结构有沉降时拉裂反水而造成漏水;2。经撬开观察原施工中反水与屋面处只做一油,未按法律规范要求三油两布施工,因而造成漏水；3.屋面女儿墙在屋面变形缝未设置变形缝，并且女儿墙基础未做砼返水，当一边沉降时拉裂女儿墙,雨水会沿着裂缝回流造成漏水;二、 女儿墙处漏水：1。 女儿墙未按法律规范设置返水导致漏水；2。女儿墙的内侧的积灰和积雪最多的部位，一般又不会及时清扫，沥青基纸胎防水卷材常常在潮湿不透风的恶劣环境中,容易腐烂失效，缩短防水层的耐用年限. 3.屋面保温层、找平层、刚性防水层施工都紧靠女儿墙,在温差作用下推裂女儿墙，导致女儿墙沿根部裂缝和漏水。解决措施如下：一、 女儿墙处漏水： 1、沿着女儿墙根部渗水的缝隙凿出“L”型槽，清除槽内的杂物,然后用清水洗净; 装模重浇混凝土泛水（见附图）； 2、清除原有胶粘材料及密封材料，重新贴实卷材，卷材收头压入凹槽内固定,上部覆盖一层卷材并将其收头压入凹槽内固定密封.3、当卷材防水层在混凝土立墙泛水收头处出现张口、脱落时，须将卷材收头端部裁齐,用压条钉压固定，密封材料封严。卷材上部的女儿墙亦应做好防水处理。 4、当卷材防水层在水落口收头及大面上出现张口、脱缝时，要翻开原搭接缝，用溶剂擦洗洁净，重新涂刷相容胶粘剂粘合,并在接口处用密封材料封严。说明：在操作时，一般都要求混凝土结构表面没有浮灰和杂物，否则将会影响混凝土面与涂膜的粘结力，影响防水效果。 涂膜（布）防水所使用的材料为 HK——96 系列增厚型环氧涂料，它们的用途性能分别为：961—-用于干燥的混凝土表面；962-—用于潮湿的混凝土表面;963-—用于水下混凝土或结构物表面；964-—为弹性涂料.根据不同的漏水方式,选择不同的涂膜材料.如对于继续沉降而沉降量很小的结构，应选择有弹性的涂料,而不能选择硬脆性涂膜材料,防止涂膜材料在结构物沉降时发生脆裂而起不到防水作用.二、 屋面处漏水：采纳嵌缝堵漏法 （1）沿着混凝土渗水的缝隙凿出“v”型槽，清除槽内的杂物，然后用清水洗净； （2）在清洁、干燥的缝面上均匀涂刷 SR 塑料止水材料专用基液； （3）在基液变干前,嵌填 SR 塑性止水材料; （4）密封胶在表面干燥以前，用小刮刀等工具抹平，将表面修理平整； （5)在经过嵌缝的缝面上用喷水壶撒上水，保持缝面的潮湿； （6)用...
