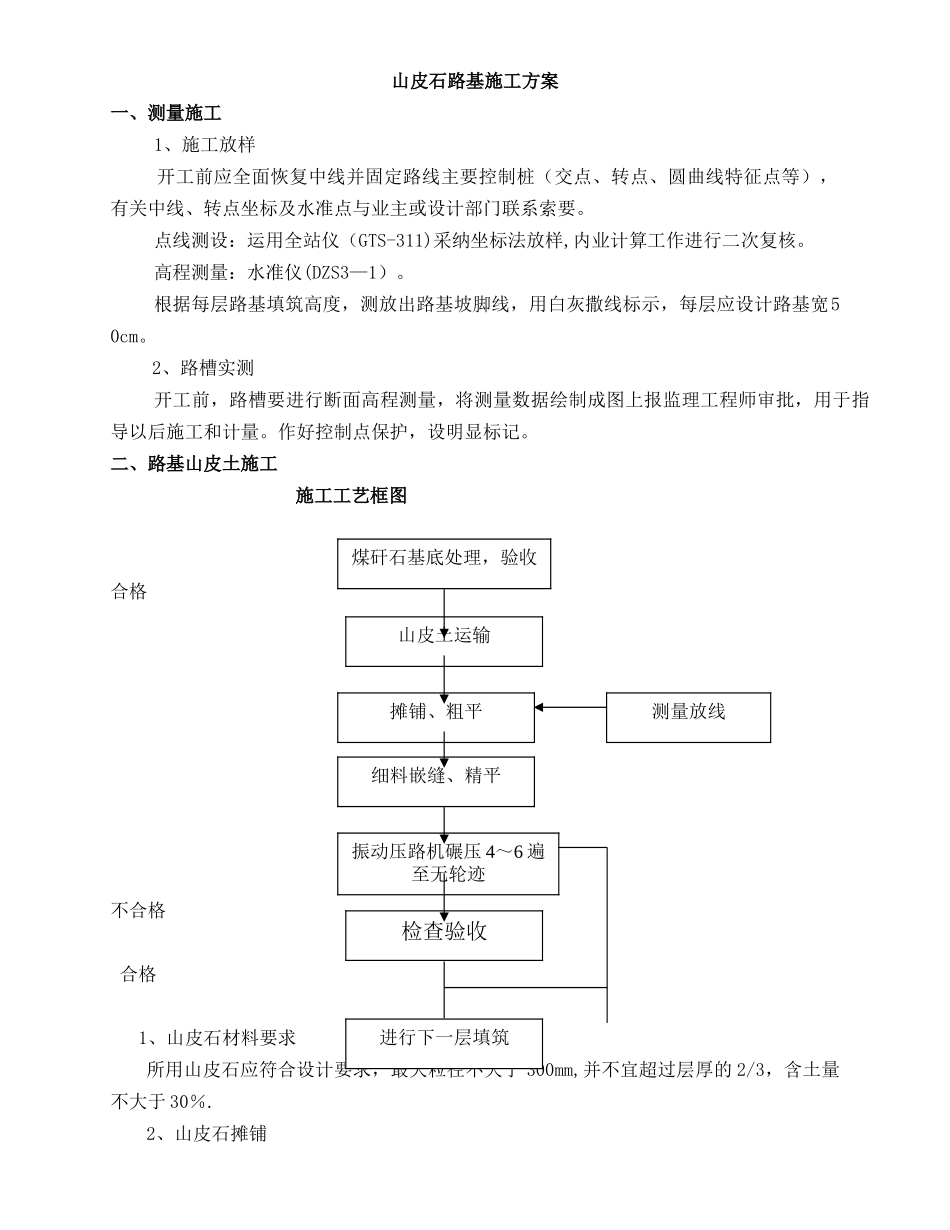

山皮石路基施工方案_第1页
1/2
山皮石路基施工方案_第2页
2/2
山皮石路基施工方案一、测量施工1、施工放样开工前应全面恢复中线并固定路线主要控制桩(交点、转点、圆曲线特征点等),有关中线、转点坐标及水准点与业主或设计部门联系索要。点线测设:运用全站仪(GTS-311)采纳坐标法放样,内业计算工作进行二次复核。高程测量:水准仪(DZS3—1)。根据每层路基填筑高度,测放出路基坡脚线,用白灰撒线标示,每层应设计路基宽50cm。2、路槽实测开工前,路槽要进行断面高程测量,将测量数据绘制成图上报监理工程师审批,用于指导以后施工和计量。作好控制点保护,设明显标记。二、路基山皮土施工施工工艺框图合格不合格 合格1、山皮石材料要求所用山皮石应符合设计要求,最大粒径不大于 300mm,并不宜超过层厚的 2/3,含土量不大于 30%.2、山皮石摊铺测量放线山皮土运输摊铺、粗平振动压路机碾压 4~6 遍至无轮迹检查验收细料嵌缝、精平煤矸石基底处理,验收进行下一层填筑每层压实厚度不超过 30cm,虚铺厚度为 36cm。摊铺前用挖掘机挖路基两侧土方包边培土。山皮石用运行车运到现场,根据安排由现场施工员指挥卸下,用挖掘机推开摊铺。对于大块石料用挖掘机或装载机填到路基下部或两侧,上面摊铺其他山皮石.3、挖掘初平、排压山皮石摊铺后,用挖掘机初平,现场测量人员根据桩位每横断面放点3处根据放线标高和虚铺厚度,用白灰标出明显标志,挖掘机按准确高度和横纵坡大致摊平。然后用挖掘机履带排压一遍。4、嵌缝、推平挖掘机排压后,用装载机配合人工用山皮石细料填充石块缝隙,保证填石空隙嵌压稳定,然后用挖掘机摊平。5、山皮石碾压:细料嵌缝后,用 20t 振动压路机碾压 4~6 遍追加密实度.碾压顺序从路边向路中心碾压,碾压时碾压轮横向 1/3 轮,压路机行走速度 1。5km/h。密实度增大后,可适当加大速度2。0km/h.直到无明显轮迹,表面平整均匀,无浮石,沙窝及梅花现象.上述作业应配备人员,对机械不能处理到的边角部位进行修补,同时测量宽度、标高、坡度等,保证碾压合格。6、山皮石铺设的宽度及坡度要求山皮土填筑宽度每侧应在山皮石设计宽度值的基础上宽出填筑层设计宽度 30~50cm,压实宽度不小于设计宽度,全范围内平整碾压.(山皮石填筑坡度不小于设计坡度 1:1.5).7、每层碾压自检合格后,报监理抽检。检测时使用沉降观测法,沉降量不大于 3mm 为合格。8、填筑至距路床顶 30cm、最后两层时,应采纳粒径较细的山皮石详细整平,以便保证路基宽度、平整度、横坡、标高等符合设计及法律规范要求.合格后才可进行水泥土施工。
