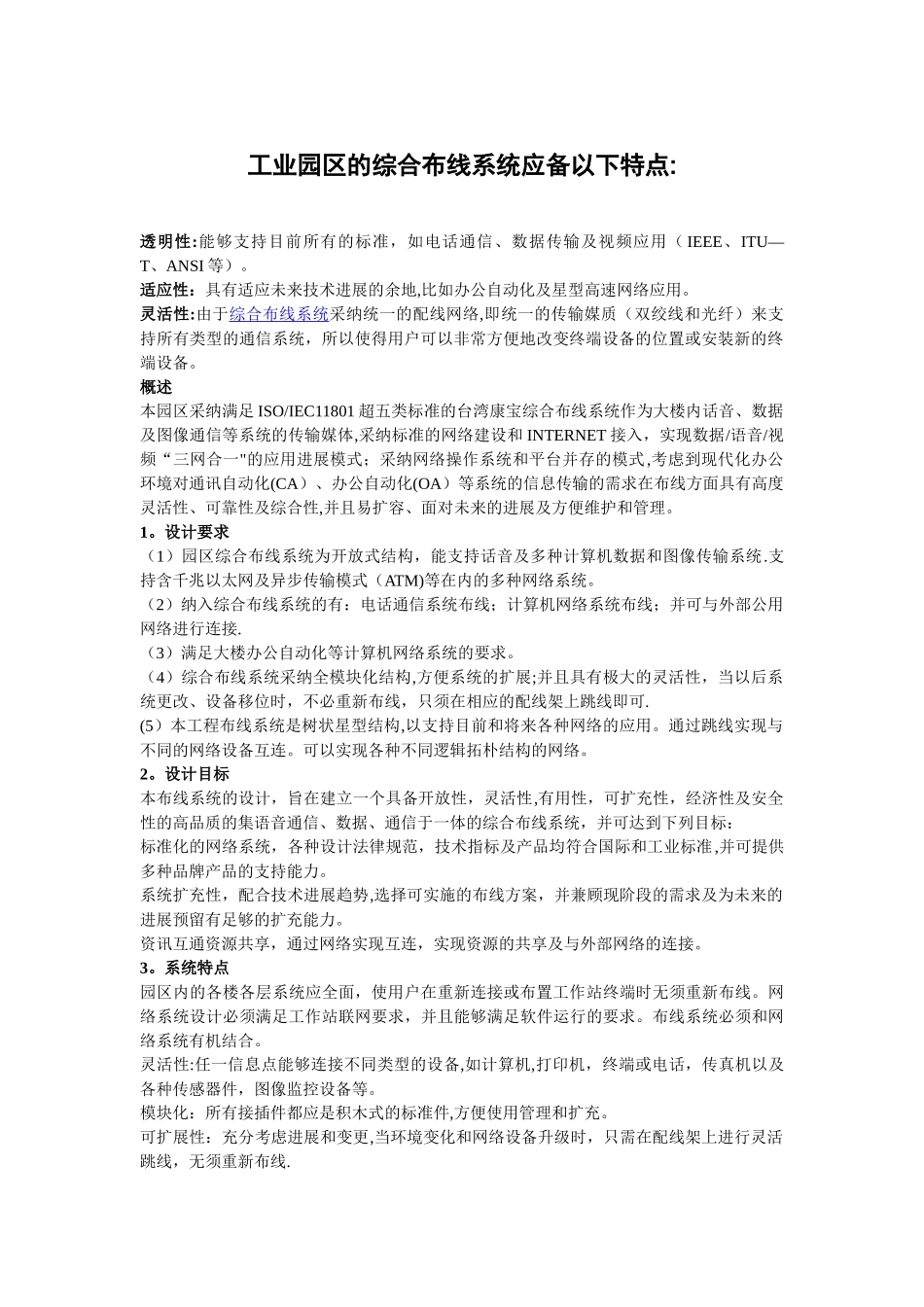

工业园区的综合布线系统设计方案

工业园区的综合布线系统应备以下特点: 透明性:能够支持目前所有的标准，如电话通信、数据传输及视频应用（ IEEE、ITU—T、ANSI 等）。适应性：具有适应未来技术进展的余地,比如办公自动化及星型高速网络应用。灵活性:由于综合布线系统采纳统一的配线网络,即统一的传输媒质（双绞线和光纤）来支持所有类型的通信系统，所以使得用户可以非常方便地改变终端设备的位置或安装新的终端设备。概述本园区采纳满足 ISO/IEC11801 超五类标准的台湾康宝综合布线系统作为大楼内话音、数据及图像通信等系统的传输媒体,采纳标准的网络建设和 INTERNET 接入，实现数据/语音/视频“三网合一"的应用进展模式；采纳网络操作系统和平台并存的模式,考虑到现代化办公环境对通讯自动化(CA）、办公自动化(OA）等系统的信息传输的需求在布线方面具有高度灵活性、可靠性及综合性,并且易扩容、面对未来的进展及方便维护和管理。1。设计要求（1）园区综合布线系统为开放式结构，能支持话音及多种计算机数据和图像传输系统.支持含千兆以太网及异步传输模式（ATM)等在内的多种网络系统。（2）纳入综合布线系统的有：电话通信系统布线；计算机网络系统布线；并可与外部公用网络进行连接.（3）满足大楼办公自动化等计算机网络系统的要求。（4）综合布线系统采纳全模块化结构,方便系统的扩展;并且具有极大的灵活性，当以后系统更改、设备移位时，不必重新布线，只须在相应的配线架上跳线即可.(5）本工程布线系统是树状星型结构,以支持目前和将来各种网络的应用。通过跳线实现与不同的网络设备互连。可以实现各种不同逻辑拓朴结构的网络。2。设计目标本布线系统的设计，旨在建立一个具备开放性，灵活性,有用性，可扩充性，经济性及安全性的高品质的集语音通信、数据、通信于一体的综合布线系统，并可达到下列目标：标准化的网络系统，各种设计法律规范，技术指标及产品均符合国际和工业标准,并可提供多种品牌产品的支持能力。系统扩充性，配合技术进展趋势,选择可实施的布线方案，并兼顾现阶段的需求及为未来的进展预留有足够的扩充能力。资讯互通资源共享，通过网络实现互连，实现资源的共享及与外部网络的连接。3。系统特点园区内的各楼各层系统应全面，使用户在重新连接或布置工作站终端时无须重新布线。网络系统设计必须满足工作站联网要求，并且能够满足软件运行的要求。布线系统必须和网络系统有机结合。灵活性:任一信息点能够连接不同类型的设备,如计算机,打印机，终...
