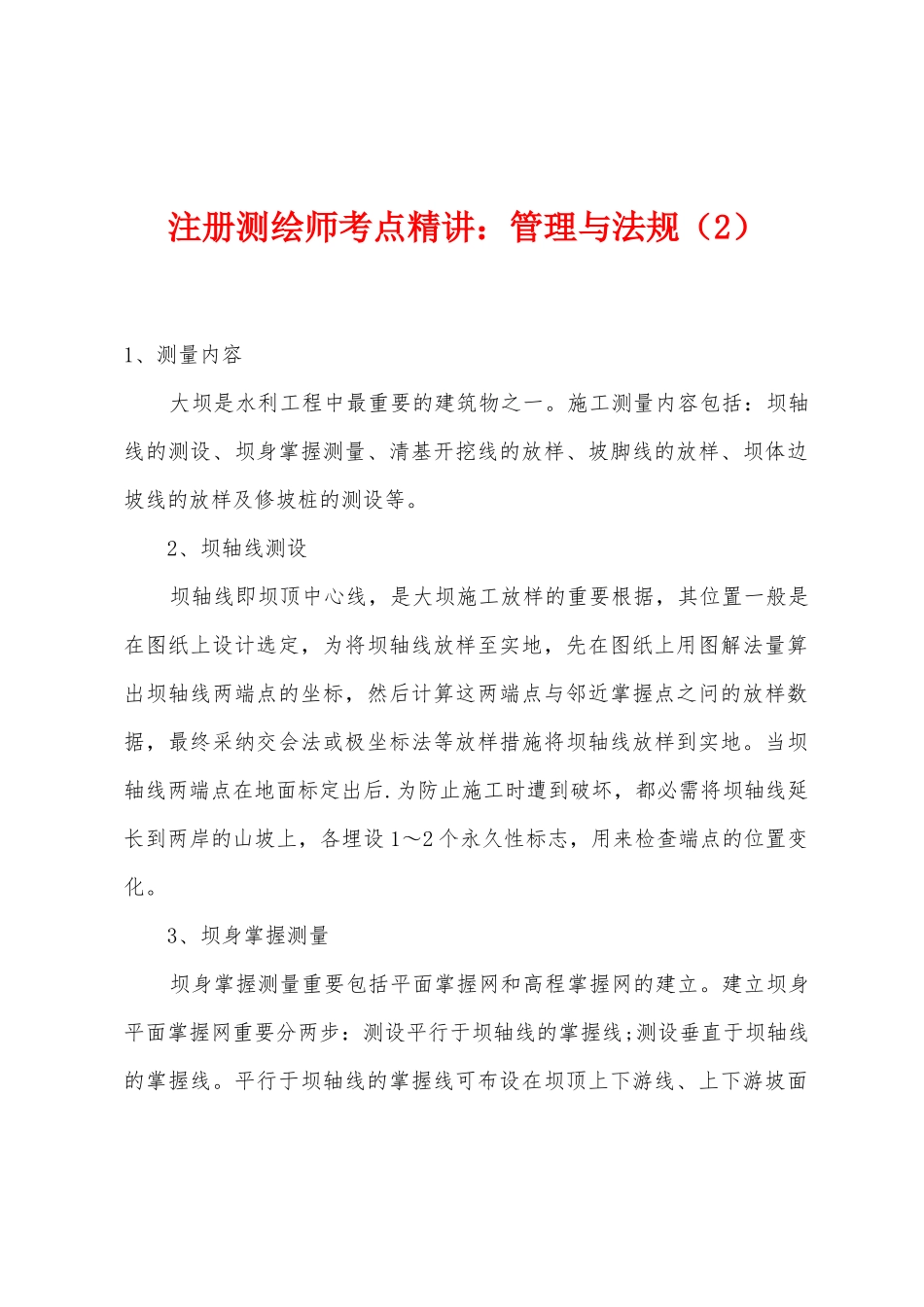

注册测绘师考点精讲：管理与法规（2）1、测量内容 大坝是水利工程中最重要的建筑物之一。施工测量内容包括：坝轴线的测设、坝身掌握测量、清基开挖线的放样、坡脚线的放样、坝体边坡线的放样及修坡桩的测设等。 2、坝轴线测设 坝轴线即坝顶中心线，是大坝施工放样的重要根据，其位置一般是在图纸上设计选定，为将坝轴线放样至实地，先在图纸上用图解法量算出坝轴线两端点的坐标，然后计算这两端点与邻近掌握点之问的放样数据，最终采纳交会法或极坐标法等放样措施将坝轴线放样到实地。当坝轴线两端点在地面标定出后.为防止施工时遭到破坏，都必需将坝轴线延长到两岸的山坡上，各埋设 1～2 个永久性标志，用来检查端点的位置变化。 3、坝身掌握测量 坝身掌握测量重要包括平面掌握网和高程掌握网的建立。建立坝身平面掌握网重要分两步：测设平行于坝轴线的掌握线;测设垂直于坝轴线的掌握线。平行于坝轴线的掌握线可布设在坝顶上下游线、上下游坡面变化处、下游马道中线，也可以按肯定的间隔布设(如：l0 m，20 m，30 m 等)。垂直于坝轴线的掌握线一般按 50 m，30 m 或 20 m 的间距以里程来测设。坝身高程掌握网的建立，可由若干永久性点构成主线网和临时作业水准点两级布设。主线网布设在施工范围以外。并应与国家水准点联测，用三等水准测量测定它们的高程。临时水准点直接用于坝体高程放样.布设在施工范围以内不一样高度的地方，用四等水准测量按附合水准路线从水准点引测它们的高程。 4、清基开挖线的放样 清基开挖线即坝体与自然地面的交线.放样清基开挖线是为了指导坝体填筑前的根底清理工作。清基开挖线需要的放样精度不高，可用套绘断面法求得放样数据进展放样工作。清基放样的重要工作是确定清基范围和各位置的高程，一般根据设计数据计算而得。目前，清基放样工作一般采纳全站仪坐标法和 GPS RTK 法进展。 5、坡脚线放样 坝底与清基后地面的交线即为坡脚线。为便利填筑坝体，在清基后就应当放样出坡脚线。常用的坡脚线放样措施有套绘断面法和平行线法。 6、坝体边坡线的放样与修坡桩的测没 在坝体坡脚线放出后，就可填土筑坝。为了标明上料填土的界线，每当坝体上升 1 m 左右，就要用桩将边坡的位置标定出来，标定上料桩的工作称为边坡放样。放样前先要根据大坝的设计坡度算出不一样层高坡面点的轴距。为了使通过压实和修理后的坝坡面恰好是设计的坡面，一般应加宽 1～2 m 填筑.放各上料桩的轴距比设计计算...
