工件的加工表面及其形成方法

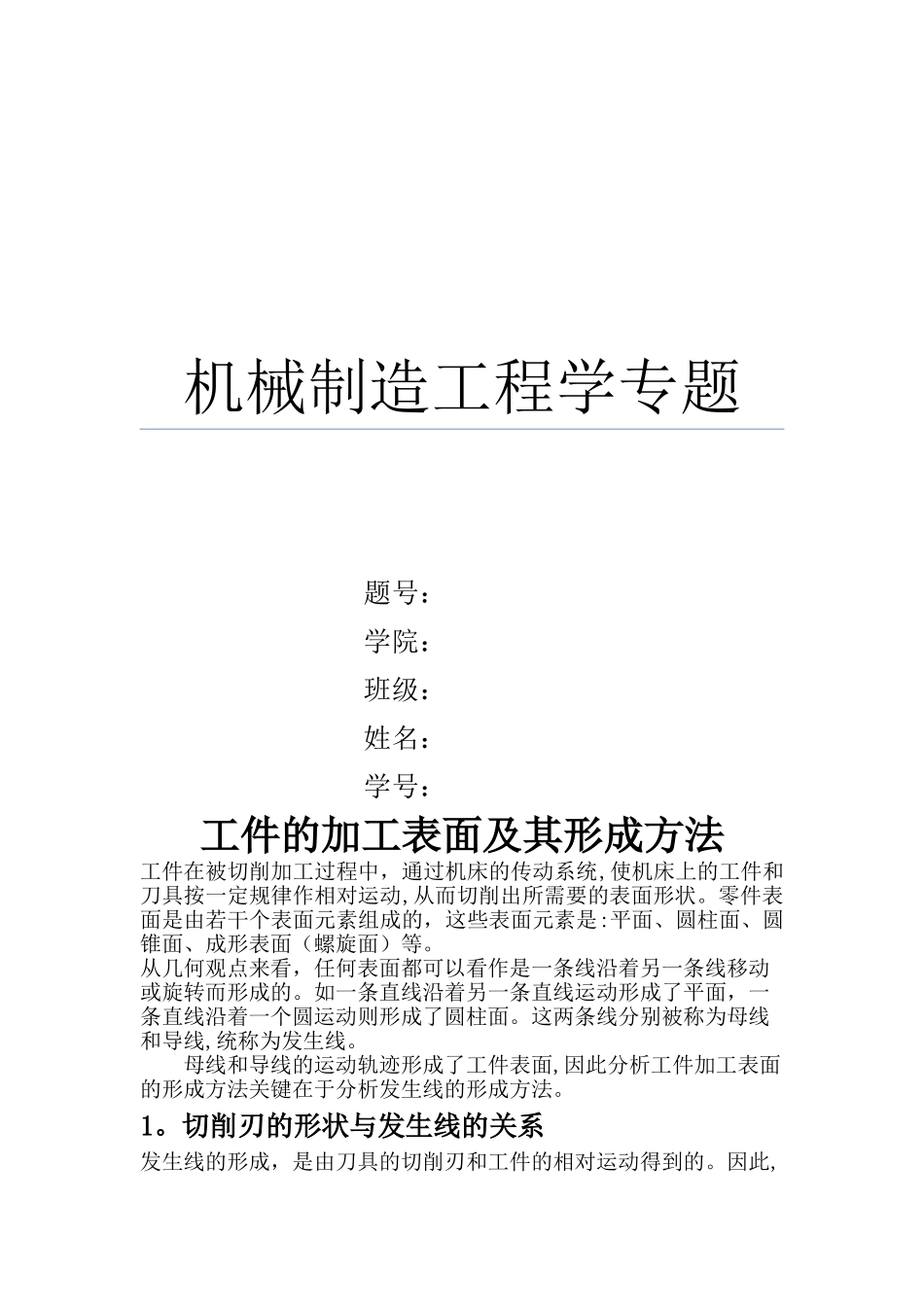

工件的加工表面及其形成方法_第1页
1/3

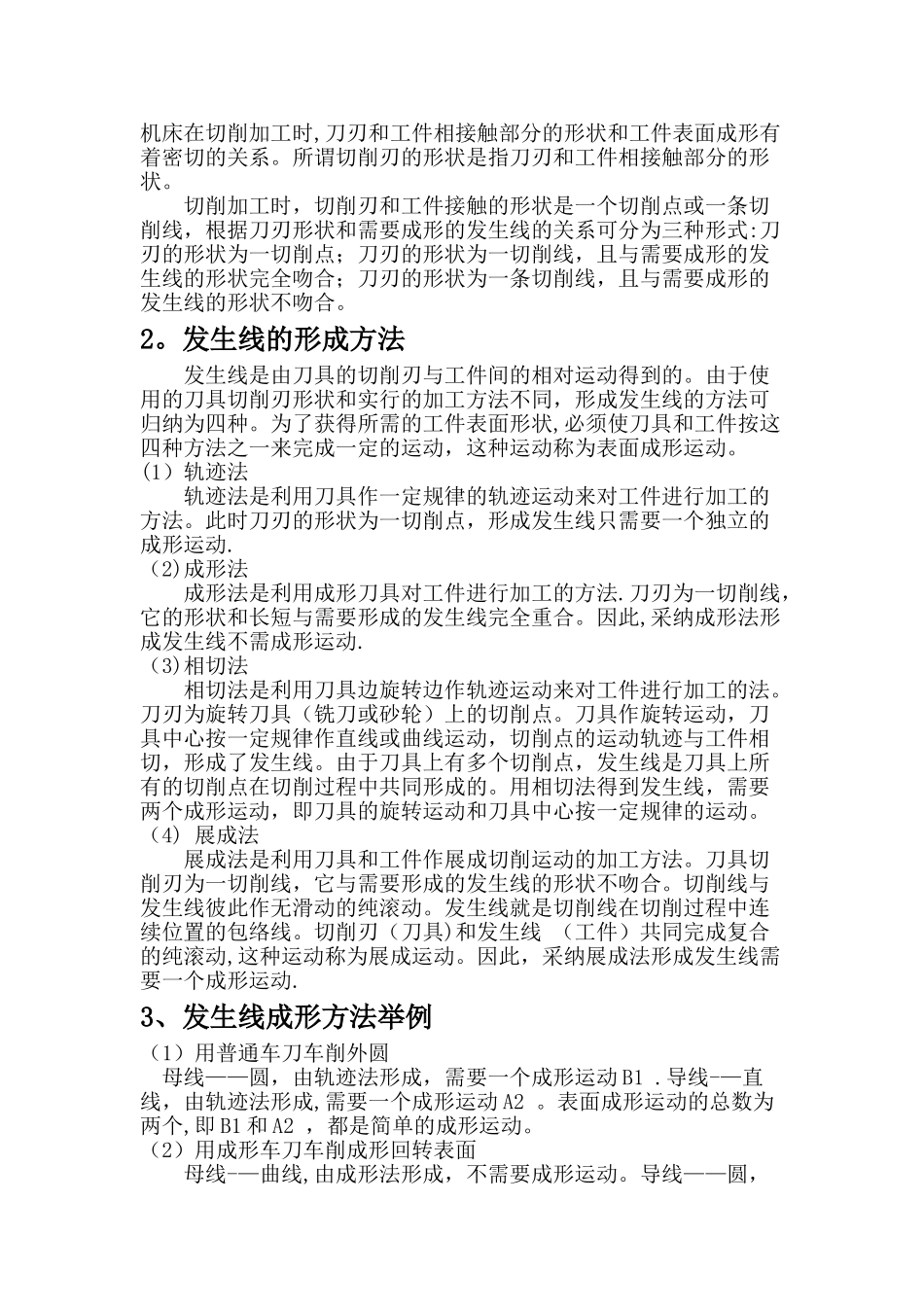

工件的加工表面及其形成方法_第2页
2/3

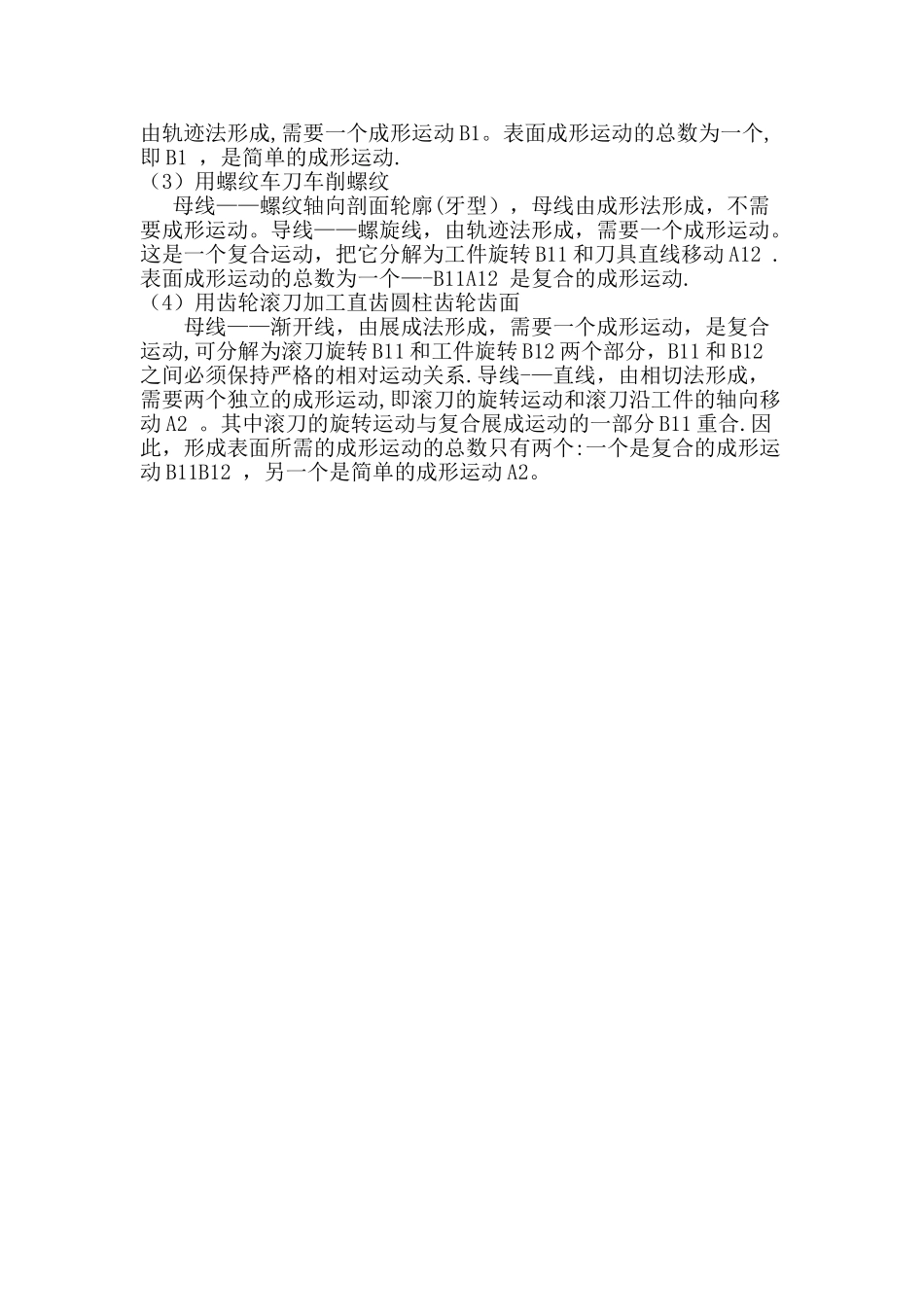

工件的加工表面及其形成方法_第3页
3/3
机械制造工程学专题题号:学院:班级:姓名:学号:工件的加工表面及其形成方法工件在被切削加工过程中,通过机床的传动系统,使机床上的工件和刀具按一定规律作相对运动,从而切削出所需要的表面形状。零件表面是由若干个表面元素组成的,这些表面元素是:平面、圆柱面、圆锥面、成形表面(螺旋面)等。从几何观点来看,任何表面都可以看作是一条线沿着另一条线移动或旋转而形成的。如一条直线沿着另一条直线运动形成了平面,一条直线沿着一个圆运动则形成了圆柱面。这两条线分别被称为母线和导线,统称为发生线。 母线和导线的运动轨迹形成了工件表面,因此分析工件加工表面的形成方法关键在于分析发生线的形成方法。1。切削刃的形状与发生线的关系发生线的形成,是由刀具的切削刃和工件的相对运动得到的。因此,机床在切削加工时,刀刃和工件相接触部分的形状和工件表面成形有着密切的关系。所谓切削刃的形状是指刀刃和工件相接触部分的形状。切削加工时,切削刃和工件接触的形状是一个切削点或一条切削线,根据刀刃形状和需要成形的发生线的关系可分为三种形式:刀刃的形状为一切削点;刀刃的形状为一切削线,且与需要成形的发生线的形状完全吻合;刀刃的形状为一条切削线,且与需要成形的发生线的形状不吻合。2。发生线的形成方法发生线是由刀具的切削刃与工件间的相对运动得到的。由于使用的刀具切削刃形状和实行的加工方法不同,形成发生线的方法可归纳为四种。为了获得所需的工件表面形状,必须使刀具和工件按这四种方法之一来完成一定的运动,这种运动称为表面成形运动。(1)轨迹法轨迹法是利用刀具作一定规律的轨迹运动来对工件进行加工的方法。此时刀刃的形状为一切削点,形成发生线只需要一个独立的成形运动.(2)成形法 成形法是利用成形刀具对工件进行加工的方法.刀刃为一切削线,它的形状和长短与需要形成的发生线完全重合。因此,采纳成形法形成发生线不需成形运动.(3)相切法相切法是利用刀具边旋转边作轨迹运动来对工件进行加工的法。刀刃为旋转刀具(铣刀或砂轮)上的切削点。刀具作旋转运动,刀具中心按一定规律作直线或曲线运动,切削点的运动轨迹与工件相切,形成了发生线。由于刀具上有多个切削点,发生线是刀具上所有的切削点在切削过程中共同形成的。用相切法得到发生线,需要两个成形运动,即刀具的旋转运动和刀具中心按一定规律的运动。(4) 展成法展成法是利用刀具和工件作展成切削运动的加工方法。刀具切削刃为一切削线,它与...
