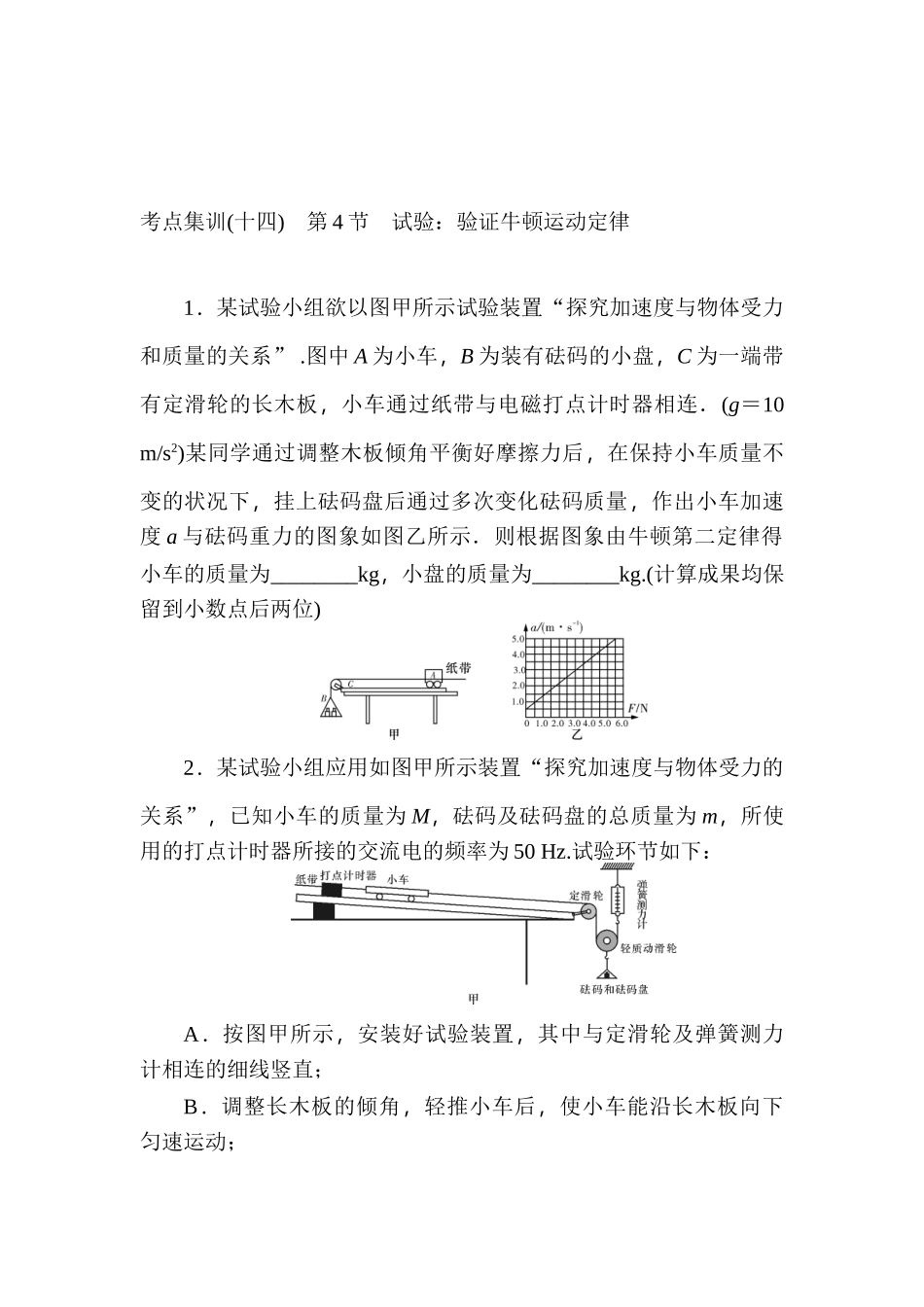

考点集训(十四) 第 4 节 试验：验证牛顿运动定律 1．某试验小组欲以图甲所示试验装置“探究加速度与物体受力和质量的关系” .图中 A 为小车，B 为装有砝码的小盘，C 为一端带有定滑轮的长木板，小车通过纸带与电磁打点计时器相连．(g＝10 m/s2)某同学通过调整木板倾角平衡好摩擦力后，在保持小车质量不变的状况下，挂上砝码盘后通过多次变化砝码质量，作出小车加速度 a 与砝码重力的图象如图乙所示．则根据图象由牛顿第二定律得小车的质量为________kg，小盘的质量为________kg.(计算成果均保留到小数点后两位)2．某试验小组应用如图甲所示装置“探究加速度与物体受力的关系”，已知小车的质量为 M，砝码及砝码盘的总质量为 m，所使用的打点计时器所接的交流电的频率为 50 Hz.试验环节如下：A．按图甲所示，安装好试验装置，其中与定滑轮及弹簧测力计相连的细线竖直；B．调整长木板的倾角，轻推小车后，使小车能沿长木板向下匀速运动；C．挂上砝码盘，接通电源后，再放开小车，打出一条纸带，由纸带求出小车的加速度；D．变化砝码盘中砝码的质量，反复环节 C，求得小车在不一样合力作用下的加速度．根据以上试验过程，回答如下问题：(1)对于上述试验，下列说法对的的是________．A．小车的加速度与砝码盘的加速度大小相等B．弹簧测力计的读数为小车所受合外力C．试验过程中砝码处在超重状态D．砝码和砝码盘的总质量应远不大于小车的质量(2)试验中打出的一条纸带如图乙所示，由该纸带可求得小车的加速度为________m/s2.(成果保留 2 位有效数字)(3)由本试验得到的数据作出小车的加速度 a 与弹簧测力计的示数 F 的关系图象(见下图)，与本试验相符合是________．3．现用如图所示的装置探究“加速度与物体受力的关系”．小车所受拉力及其速度可分别由拉力传感器和速度传感器记录下来．速度传感器安装在距离 L＝48.0 cm 的长木板的 A、B 两点．试验重要环节如下：A．将拉力传感器固定在小车上；B．________________，让小车在没有拉力作用时能做____________；C．把细线的一端固定在拉力传感器上，另一端通过定滑轮与轻质小盘(盘中放置砝码)相连；D．接通传感器电源后自 C 点释放小车，小车在细线拉动下运动 ， 记 录 细 线 拉 力 F 的 大 小 及 小 车 分 别 抵 达 A 、 B 时 的 速 率vA、vB；E．变化小盘中砝码的数量，反复 D 的操作．请将以上试验环节补充完整．由以上试验可得出加速度的体...
