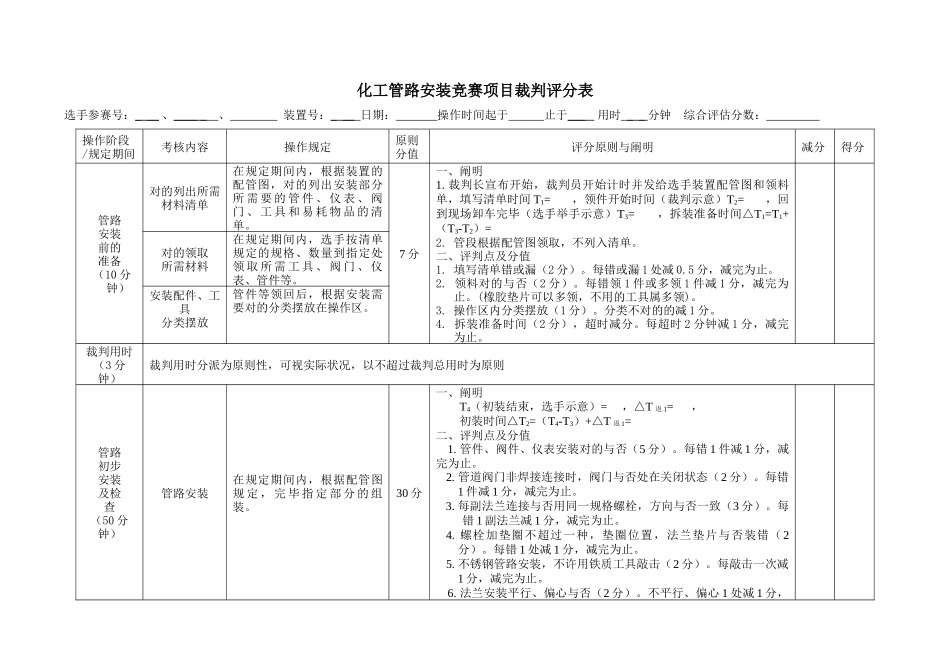

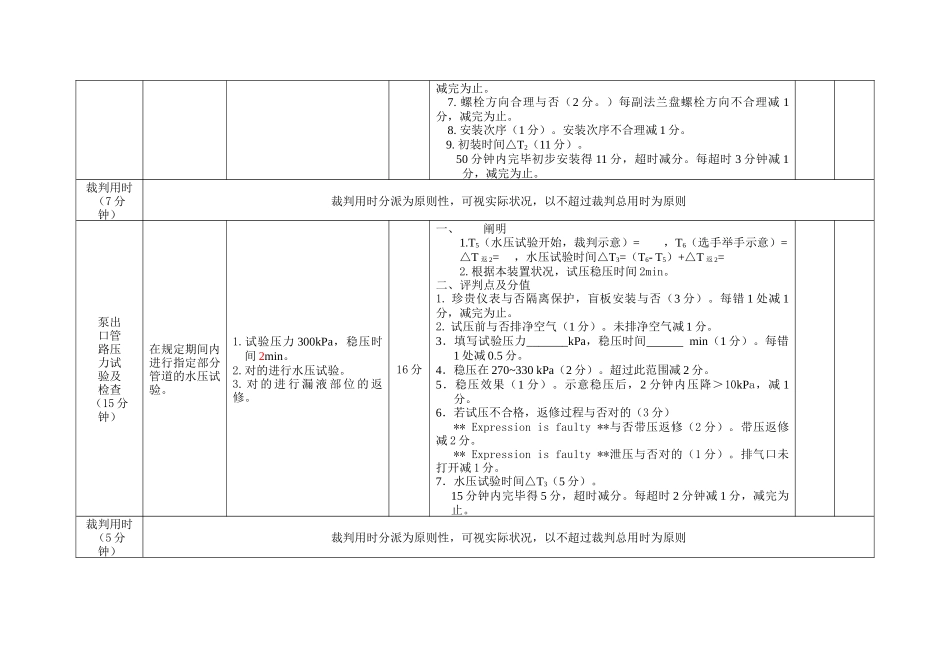

附录 2：管路安装竞赛项目的技术规定与裁判原则竞赛目的：考察选手掌握化工总控工必备管路拆装操作技术的状况：安装质量和拆装纯熟程度。竞赛时间：竞赛采用分段计时：选手操作原则用时 2 小时，裁判评判工作原则用时 0.5 小时，总用时 2.5 小时。竞赛方式：现场实际操作。竞赛场地：河北化工医药职业技术学院化工技术实训中心管路拆装实训车间。竞赛装置：河北化工医药职业技术学院与天津大学过程装备与技术研究所联合研制的管路拆装实训装置，数量 6 套。技术要点：1.熟悉常见化工管路的构造构成。2.掌握管路拆装与维护中常见工具的对的使用。3.根据配管图，在规定期间内列出拆装所需管件、仪表、阀门、工具和易耗物品的清单。4.在规定期间内领取所需阀门、管件、仪表等进行组装、试压、试运行、流量调整、泵的切换、管路拆除等操作。5.拆装操作符合安全技术规范。拆装对象、范围与赛前条件：1.拆装对象为蒸馏装置塔顶冷凝管路系统（因装置长度限制略去孔板流量计）。2.拆装范围：起点水箱出口截止阀与过滤器连接处，终点为换热器进水口截止阀连接处。3.已备安装所需阀门、管件、管段以及流量计、压力表配件、安装所需工具和试压设施。4.已备管路流程图和配管图。裁判评分细则：分“安装前准备、初步安装及检查、泵出口管路压力试验及检查、安装运行检查、管路拆除和现场清理”等五个阶段，36 个评判点，总分值 100 分，详见竞赛裁判评分表。裁判评分用时：原则性分派，可视实际状况，以不超过总用时 0.5 小时为原则。管路安装竞赛项目裁判评分表化工管路安装竞赛项目裁判评分表选手参赛号：_ __ 、____ ___、 装置号：_ ___日期： 操作时间起于______止于___ 用时__ _ 分钟 综合评估分数： 操作阶段/规定期间考核内容操作规定原则分值评分原则与阐明减分得分管路安装前的准备（10 分钟）对的列出所需材料清单在规定期间内，根据装置的配管图，对的列出安装部分所 需 要 的 管 件 、 仪 表 、 阀门 、 工 具 和 易 耗 物 品 的 清单。7 分一、阐明1. 裁判长宣布开始，裁判员开始计时并发给选手装置配管图和领料单，填写清单时间 T1= ，领件开始时间（裁判示意）T2= ，回到现场卸车完毕（选手举手示意）T3= ，拆装准备时间△T1=T1+（T3-T2）=2. 管段根据配管图领取，不列入清单。二、评判点及分值1. 填写清单错或漏（2 分）。每错或漏 1 处减 0.5 分，减完为止。2. 领料对的与否（2...
