工图纸会审和设计技术交底管理办法

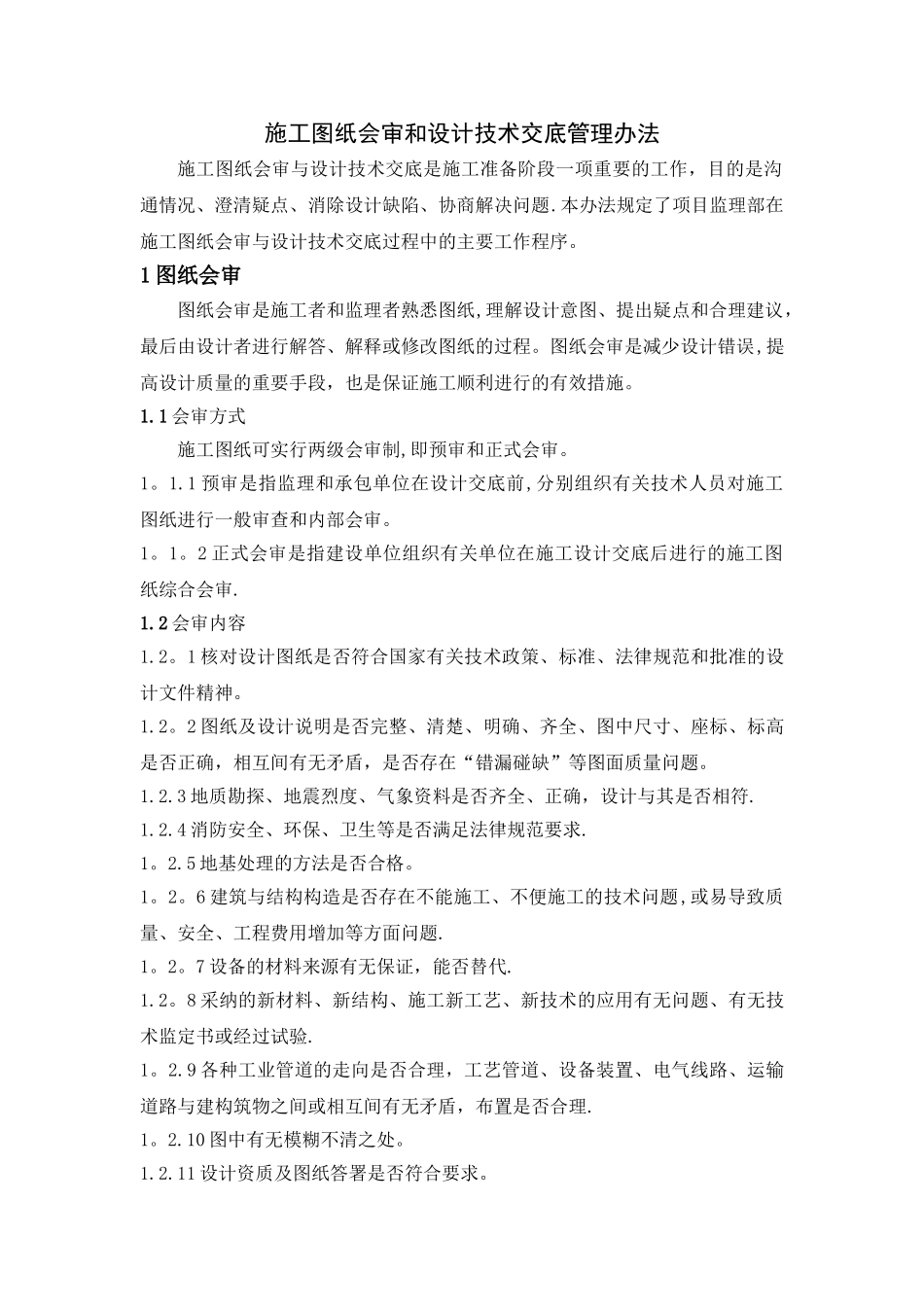

工图纸会审和设计技术交底管理办法_第1页
1/4

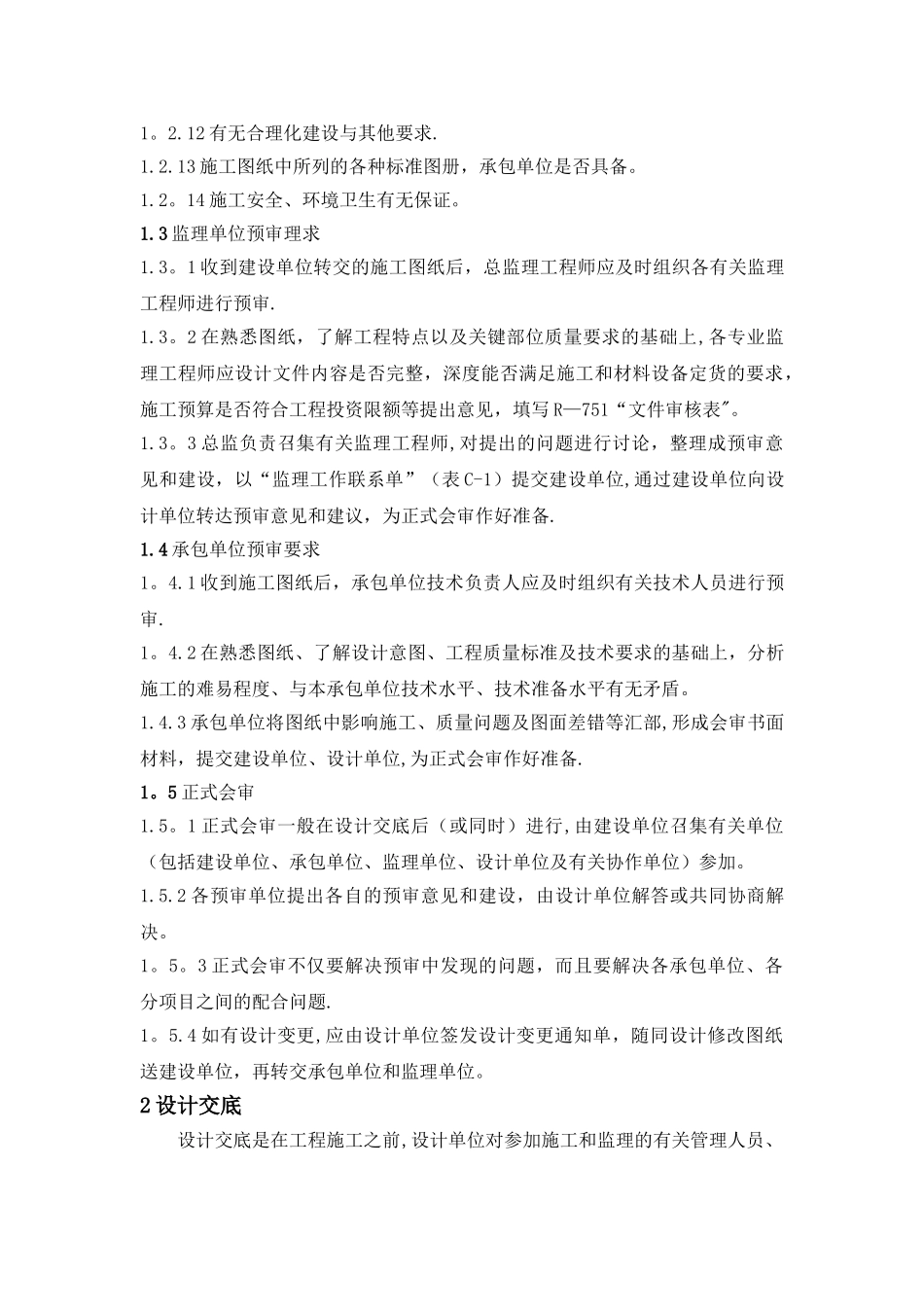

工图纸会审和设计技术交底管理办法_第2页
2/4

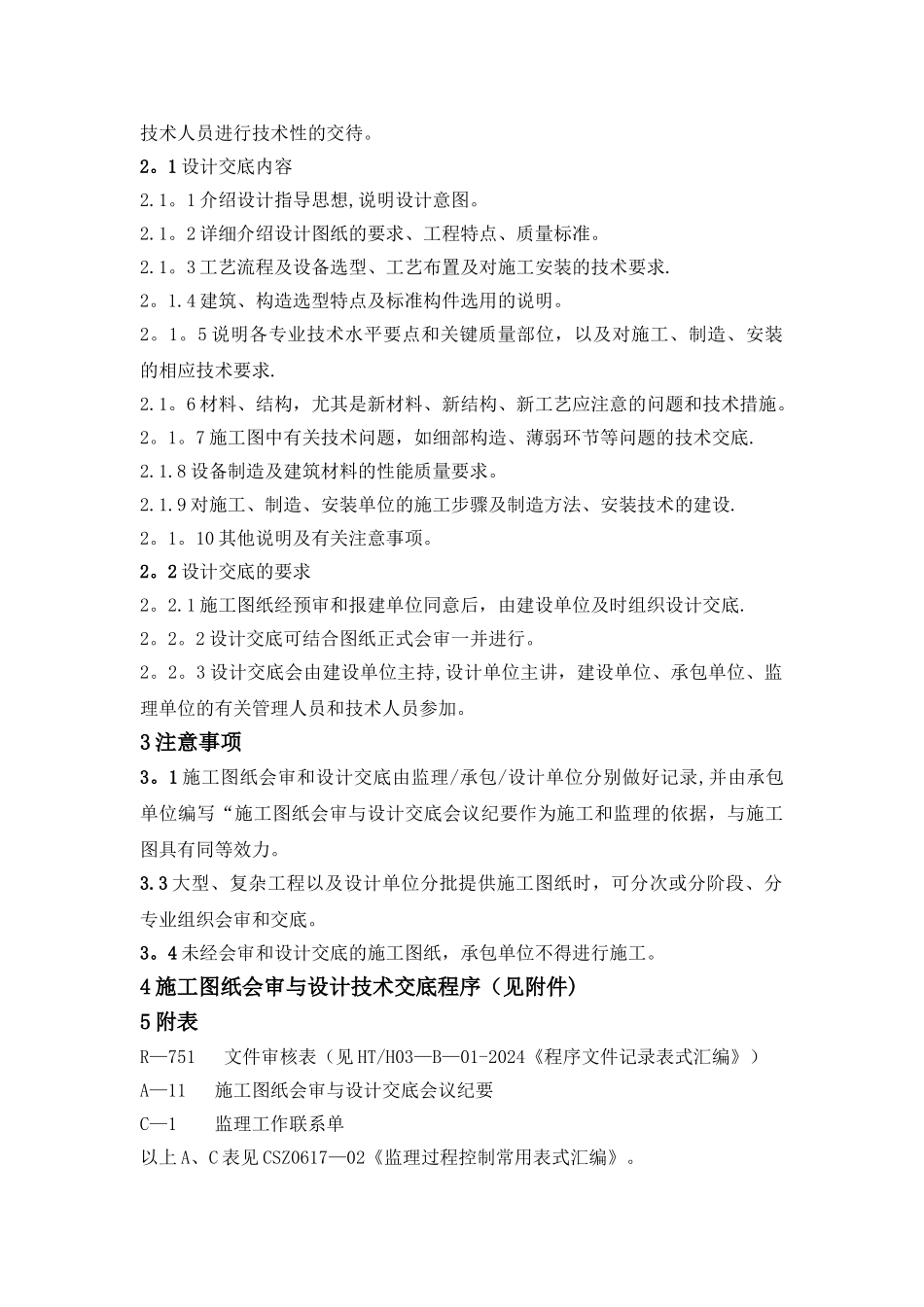

工图纸会审和设计技术交底管理办法_第3页
3/4
施工图纸会审和设计技术交底管理办法施工图纸会审与设计技术交底是施工准备阶段一项重要的工作,目的是沟通情况、澄清疑点、消除设计缺陷、协商解决问题.本办法规定了项目监理部在施工图纸会审与设计技术交底过程中的主要工作程序。1 图纸会审图纸会审是施工者和监理者熟悉图纸,理解设计意图、提出疑点和合理建议,最后由设计者进行解答、解释或修改图纸的过程。图纸会审是减少设计错误,提高设计质量的重要手段,也是保证施工顺利进行的有效措施。1.1 会审方式施工图纸可实行两级会审制,即预审和正式会审。1。1.1 预审是指监理和承包单位在设计交底前,分别组织有关技术人员对施工图纸进行一般审查和内部会审。1。1。2 正式会审是指建设单位组织有关单位在施工设计交底后进行的施工图纸综合会审.1.2 会审内容1.2。1 核对设计图纸是否符合国家有关技术政策、标准、法律规范和批准的设计文件精神。1.2。2 图纸及设计说明是否完整、清楚、明确、齐全、图中尺寸、座标、标高是否正确,相互间有无矛盾,是否存在“错漏碰缺”等图面质量问题。1.2.3 地质勘探、地震烈度、气象资料是否齐全、正确,设计与其是否相符.1.2.4 消防安全、环保、卫生等是否满足法律规范要求.1。2.5 地基处理的方法是否合格。1。2。6 建筑与结构构造是否存在不能施工、不便施工的技术问题,或易导致质量、安全、工程费用增加等方面问题.1。2。7 设备的材料来源有无保证,能否替代.1.2。8 采纳的新材料、新结构、施工新工艺、新技术的应用有无问题、有无技术监定书或经过试验.1。2.9 各种工业管道的走向是否合理,工艺管道、设备装置、电气线路、运输道路与建构筑物之间或相互间有无矛盾,布置是否合理.1。2.10 图中有无模糊不清之处。1.2.11 设计资质及图纸答署是否符合要求。1。2.12 有无合理化建设与其他要求.1.2.13 施工图纸中所列的各种标准图册,承包单位是否具备。1.2。14 施工安全、环境卫生有无保证。1.3 监理单位预审理求1.3。1 收到建设单位转交的施工图纸后,总监理工程师应及时组织各有关监理工程师进行预审.1.3。2 在熟悉图纸,了解工程特点以及关键部位质量要求的基础上,各专业监理工程师应设计文件内容是否完整,深度能否满足施工和材料设备定货的要求,施工预算是否符合工程投资限额等提出意见,填写 R—751“文件审核表"。1.3。3 总监负责召集有关监理工程师,对提出的问题进行讨论,整理成预审意见和建设,以“监理工作联系单”(表 C-1...
