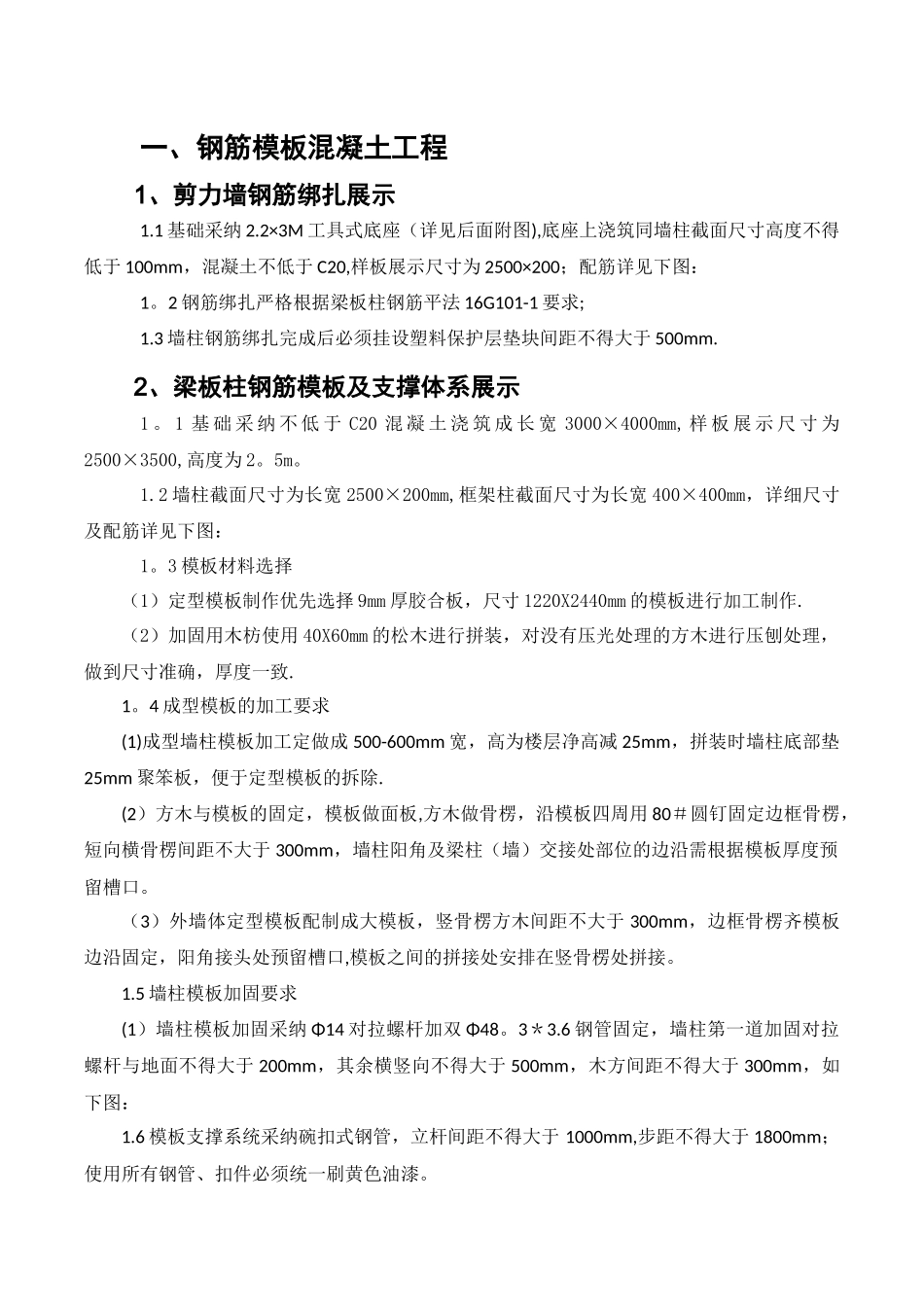

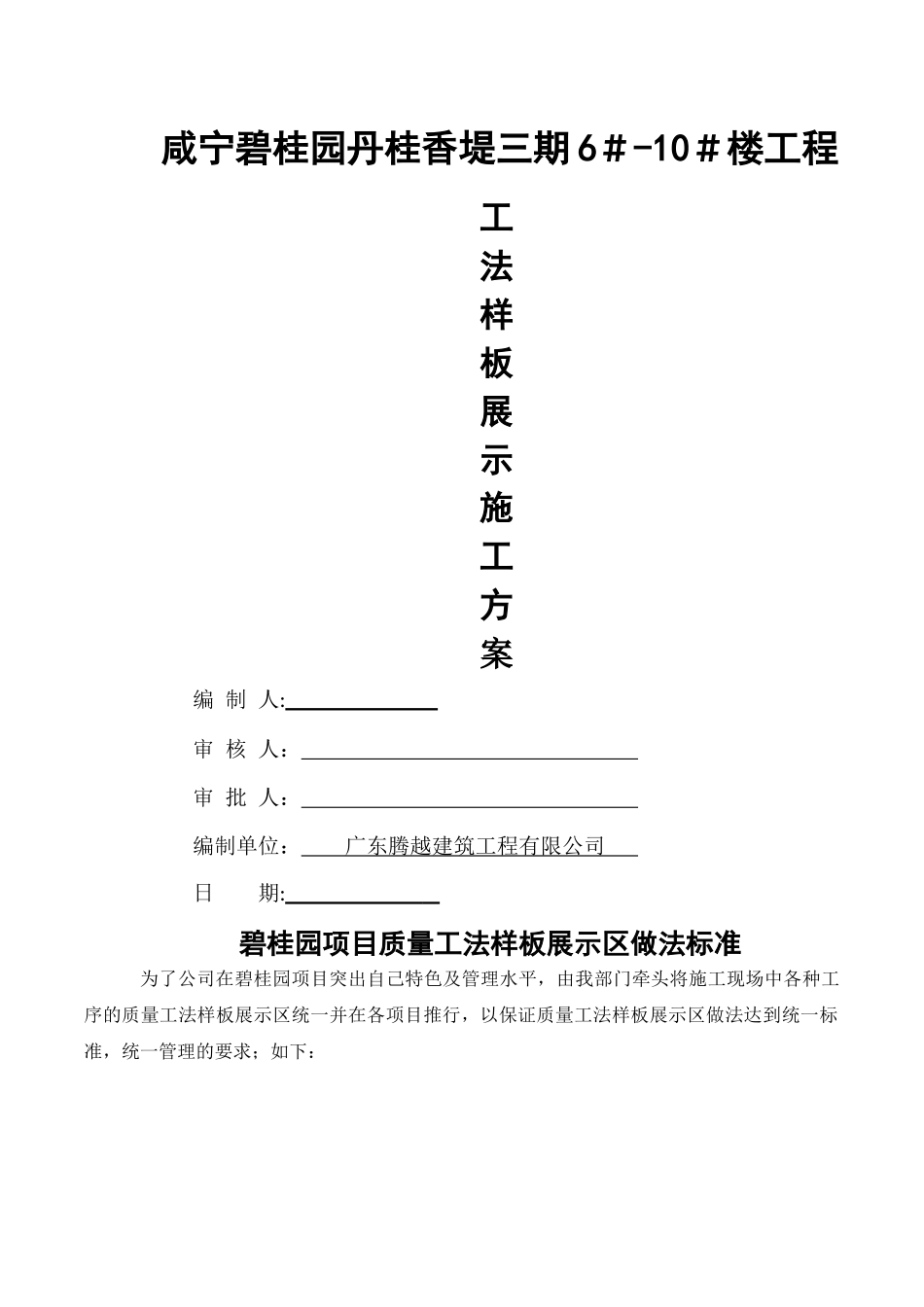

咸宁碧桂园丹桂香堤三期 6＃-10＃楼工程工法样板展示施工方案编 制 人: 审 核 人： 审 批 人： 编制单位： 广东腾越建筑工程有限公司 日 期: 碧桂园项目质量工法样板展示区做法标准为了公司在碧桂园项目突出自己特色及管理水平，由我部门牵头将施工现场中各种工序的质量工法样板展示区统一并在各项目推行，以保证质量工法样板展示区做法达到统一标准，统一管理的要求；如下：一、钢筋模板混凝土工程1、剪力墙钢筋绑扎展示1.1 基础采纳 2.2×3M 工具式底座（详见后面附图),底座上浇筑同墙柱截面尺寸高度不得低于 100mm，混凝土不低于 C20,样板展示尺寸为 2500×200；配筋详见下图：1。2 钢筋绑扎严格根据梁板柱钢筋平法 16G101-1 要求;1.3 墙柱钢筋绑扎完成后必须挂设塑料保护层垫块间距不得大于 500mm.2、梁板柱钢筋模板及支撑体系展示1 。 1 基 础 采 纳 不 低 于 C20 混 凝 土 浇 筑 成 长 宽 3000×4000mm, 样 板 展 示 尺 寸 为2500×3500,高度为 2。5m。1.2 墙柱截面尺寸为长宽 2500×200mm,框架柱截面尺寸为长宽 400×400mm，详细尺寸及配筋详见下图：1。3 模板材料选择（1）定型模板制作优先选择 9mm 厚胶合板，尺寸 1220X2440mm 的模板进行加工制作.（2）加固用木枋使用 40X60mm 的松木进行拼装，对没有压光处理的方木进行压刨处理，做到尺寸准确，厚度一致.1。4 成型模板的加工要求(1)成型墙柱模板加工定做成 500-600mm 宽，高为楼层净高减 25mm，拼装时墙柱底部垫25mm 聚笨板，便于定型模板的拆除.(2）方木与模板的固定，模板做面板,方木做骨楞，沿模板四周用 80＃圆钉固定边框骨楞，短向横骨楞间距不大于 300mm，墙柱阳角及梁柱（墙）交接处部位的边沿需根据模板厚度预留槽口。（3）外墙体定型模板配制成大模板，竖骨楞方木间距不大于 300mm，边框骨楞齐模板边沿固定，阳角接头处预留槽口,模板之间的拼接处安排在竖骨楞处拼接。1.5 墙柱模板加固要求(1）墙柱模板加固采纳 Φ14 对拉螺杆加双 Φ48。3＊3.6 钢管固定，墙柱第一道加固对拉螺杆与地面不得大于 200mm，其余横竖向不得大于 500mm，木方间距不得大于 300mm，如下图：1.6 模板支撑系统采纳碗扣式钢管，立杆间距不得大于 1000mm,步距不得大于 1800mm；使用所有钢管、扣件必须统一刷黄色油漆。3、楼梯钢筋模板及支撑体系展示3.1 基础采纳 2.7×4M 工具式底座（详见后面附图），钢板底座上放...
