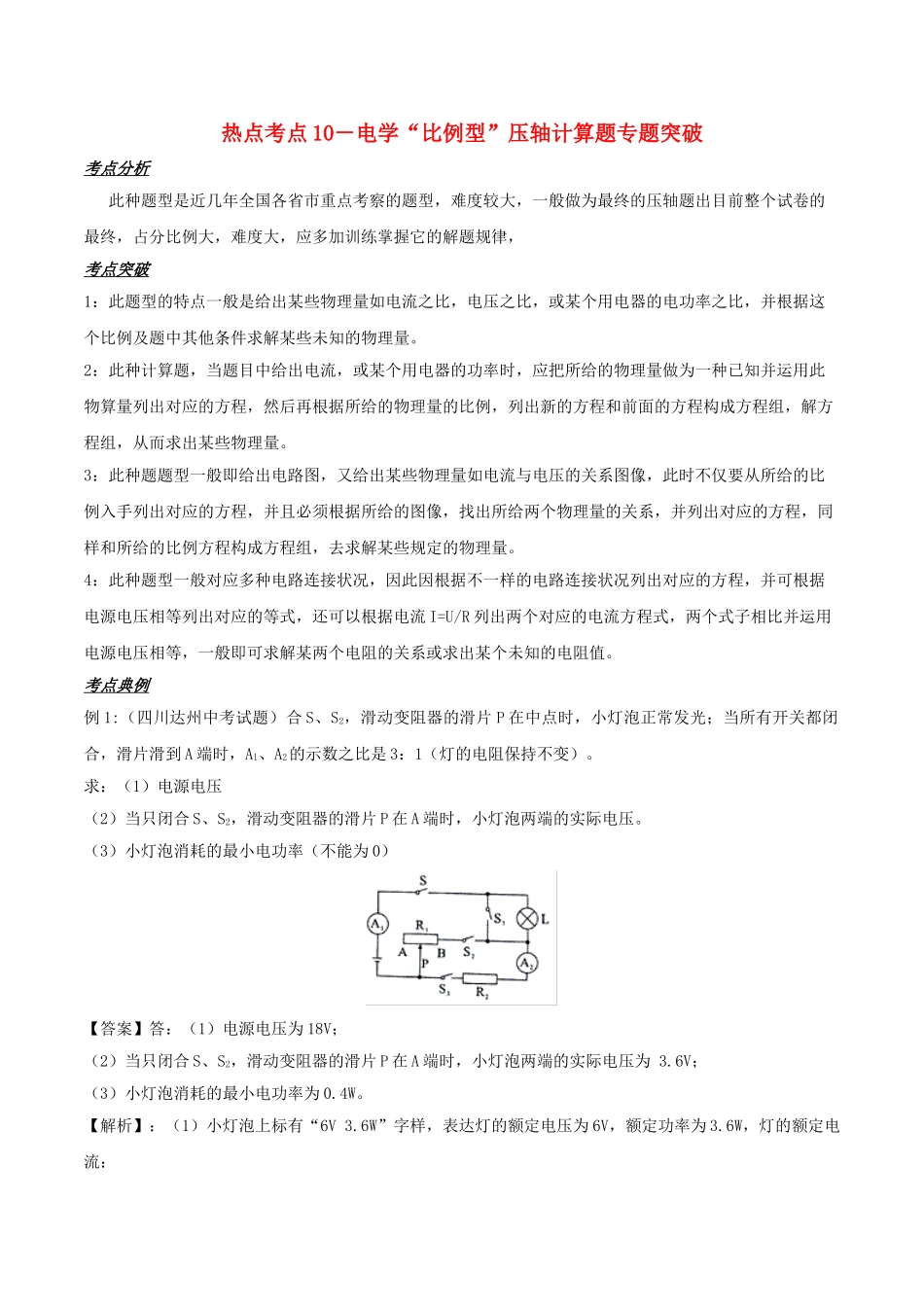

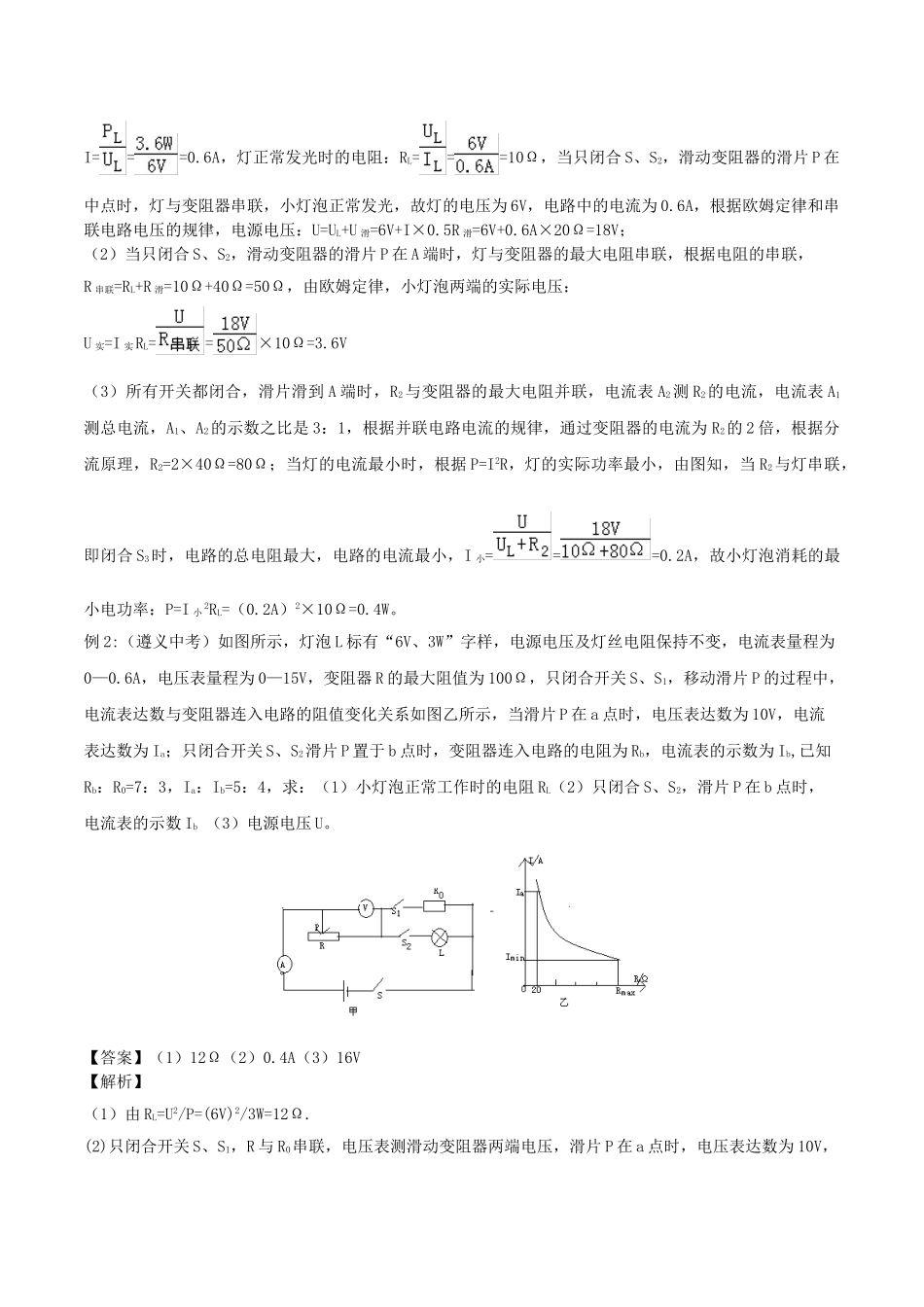

热点考点 10-电学“比例型”压轴计算题专题突破考点分析此种题型是近几年全国各省市重点考察的题型,难度较大,一般做为最终的压轴题出目前整个试卷的最终,占分比例大,难度大,应多加训练掌握它的解题规律,考点突破1:此题型的特点一般是给出某些物理量如电流之比,电压之比,或某个用电器的电功率之比,并根据这个比例及题中其他条件求解某些未知的物理量。2:此种计算题,当题目中给出电流,或某个用电器的功率时,应把所给的物理量做为一种已知并运用此物算量列出对应的方程,然后再根据所给的物理量的比例,列出新的方程和前面的方程构成方程组,解方程组,从而求出某些物理量。3:此种题题型一般即给出电路图,又给出某些物理量如电流与电压的关系图像,此时不仅要从所给的比例入手列出对应的方程,并且必须根据所给的图像,找出所给两个物理量的关系,并列出对应的方程,同样和所给的比例方程构成方程组,去求解某些规定的物理量。4:此种题型一般对应多种电路连接状况,因此因根据不一样的电路连接状况列出对应的方程,并可根据电源电压相等列出对应的等式,还可以根据电流 I=U/R 列出两个对应的电流方程式,两个式子相比并运用电源电压相等,一般即可求解某两个电阻的关系或求出某个未知的电阻值。考点典例例 1:(四川达州中考试题)合 S、S2,滑动变阻器的滑片 P 在中点时,小灯泡正常发光;当所有开关都闭合,滑片滑到 A 端时,A1、A2的示数之比是 3:1(灯的电阻保持不变)。求:(1)电源电压(2)当只闭合 S、S2,滑动变阻器的滑片 P 在 A 端时,小灯泡两端的实际电压。(3)小灯泡消耗的最小电功率(不能为 0)【答案】答:(1)电源电压为 18V;(2)当只闭合 S、S2,滑动变阻器的滑片 P 在 A 端时,小灯泡两端的实际电压为 3.6V;(3)小灯泡消耗的最小电功率为 0.4W。【解析】:(1)小灯泡上标有“6V 3.6W”字样,表达灯的额定电压为 6V,额定功率为 3.6W,灯的额定电流:I===0.6A,灯正常发光时的电阻:RL===10Ω,当只闭合 S、S2,滑动变阻器的滑片 P 在中点时,灯与变阻器串联,小灯泡正常发光,故灯的电压为 6V,电路中的电流为 0.6A,根据欧姆定律和串联电路电压的规律,电源电压:U=UL+U 滑=6V+I×0.5R 滑=6V+0.6A×20Ω=18V;(2)当只闭合 S、S2,滑动变阻器的滑片 P 在 A 端时,灯与变阻器的最大电阻串联,根据电阻的串联,R 串联=RL+R 滑=10Ω+40Ω=50Ω,由欧姆定律,...
