工程临时用电施工方案

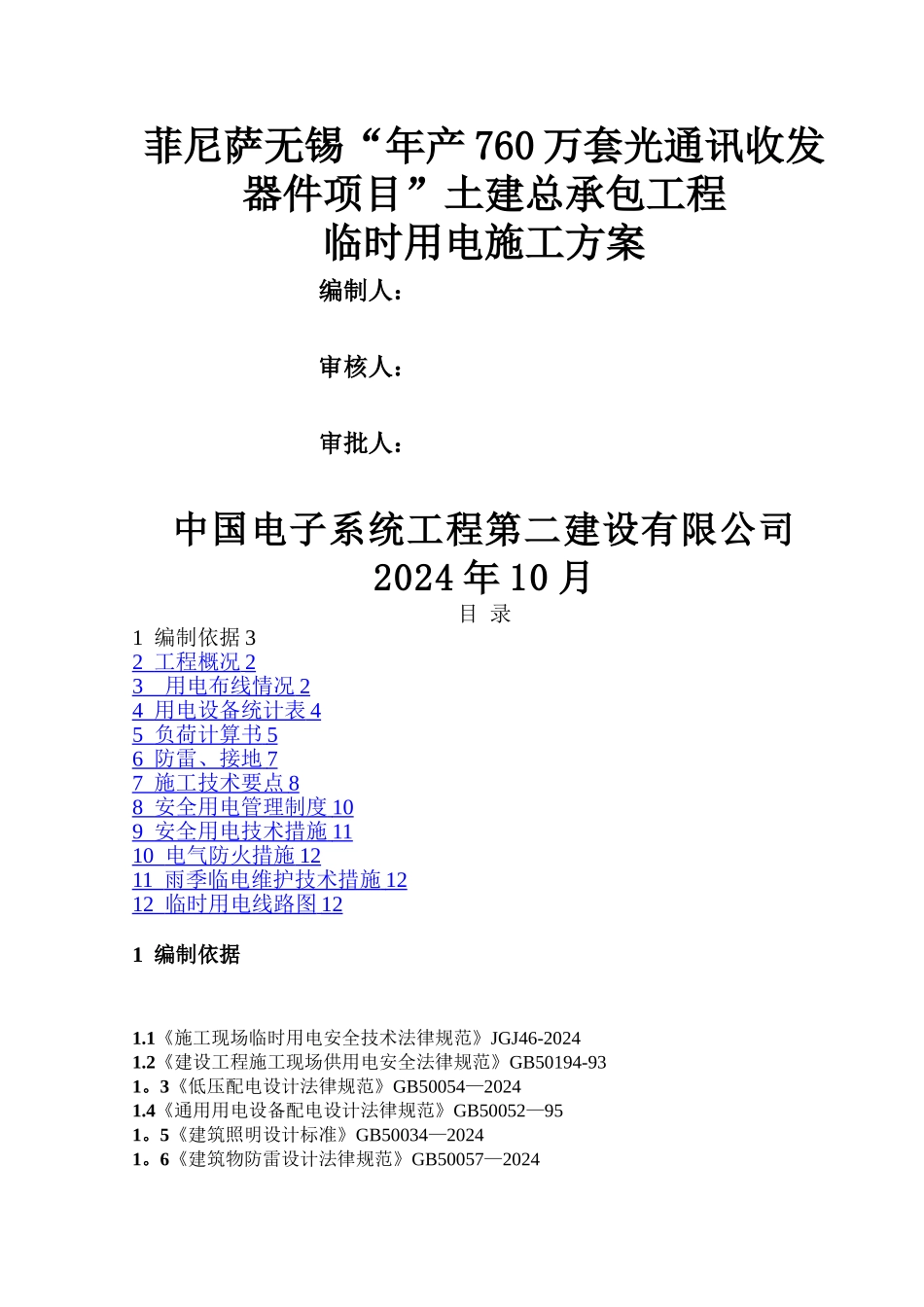

菲尼萨无锡“年产 760 万套光通讯收发器件项目”土建总承包工程临时用电施工方案编制人：审核人： 审批人： 中国电子系统工程第二建设有限公司2024 年 10 月目 录1 编制依据 32 工程概况 2 3 用电布线情况 2 4 用电设备统计表 4 5 负荷计算书 5 6 防雷、接地 7 7 施工技术要点 8 8 安全用电管理制度 10 9 安全用电技术措施 11 10 电气防火措施 12 11 雨季临电维护技术措施 12 12 临时用电线路图 12 1 编制依据1.1《施工现场临时用电安全技术法律规范》JGJ46-20241.2《建设工程施工现场供用电安全法律规范》GB50194-931。3《低压配电设计法律规范》GB50054—20241.4《通用用电设备配电设计法律规范》GB50052—951。5《建筑照明设计标准》GB50034—20241。6《建筑物防雷设计法律规范》GB50057—20241。7 国家颁布的有关电气技术标准、法规和规程1.8 甲方提供的现场电源资料1.9 施工组织设计2 工程概况菲尼萨无锡“年产 760 万套光通讯收发器件项目”土建总承包工程位于无锡市吴都路以南、宏铭公司以东地块。本工程为钢筋混凝土框架结构，生产厂房及连廊为 4层，建筑面积约 31967。92m2,非机动车库为 2 层，建筑面积为 1420。41m2，其总建筑面积为 33388m2.业主在施工现场提供了 1 台 500KVA 的变压器,供施工现场临时用电,其中 200A 已用于临时设施。施工用电沿围墙内侧或施工道路架空或埋地敷设.施工用电分别由配电房引至加工车间、塔吊、施工现场及其它用电点。在配电房内设一级配电箱，塔吊、井架等各用电点设总二级配电箱，楼内各施工用电接口设三级配电箱。根据施工阶段的转换,用电线路也随用电设备的增加或减少而改变。现场布置塔吊 2 台。3 用电布线情况3。1 布线原则1）从现场四周的变压器向配电房引入的电缆架空引入配电房.2）由配电房引出至各用电点的电缆埋地或架空敷设。3)遵循生产生活用电分路的原则.由总配电室引三相五线至各用电点。4）现场系统按“三级配电三级保护"的原则进行配置。5)现场施工用电按《施工现场临时用电安全技术法律规范》执行。（2)供电方式及线路布局本工程现场临时用电实行 TN—S 供电系统，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络，并在配电柜及二级配电箱处做重复接地。根据配电柜（一级配电箱)→现场总配电箱（二级配电箱)→现场分配电箱(三级配电箱),三级配电，两级漏电保护原则配电。...
