工程制图试卷

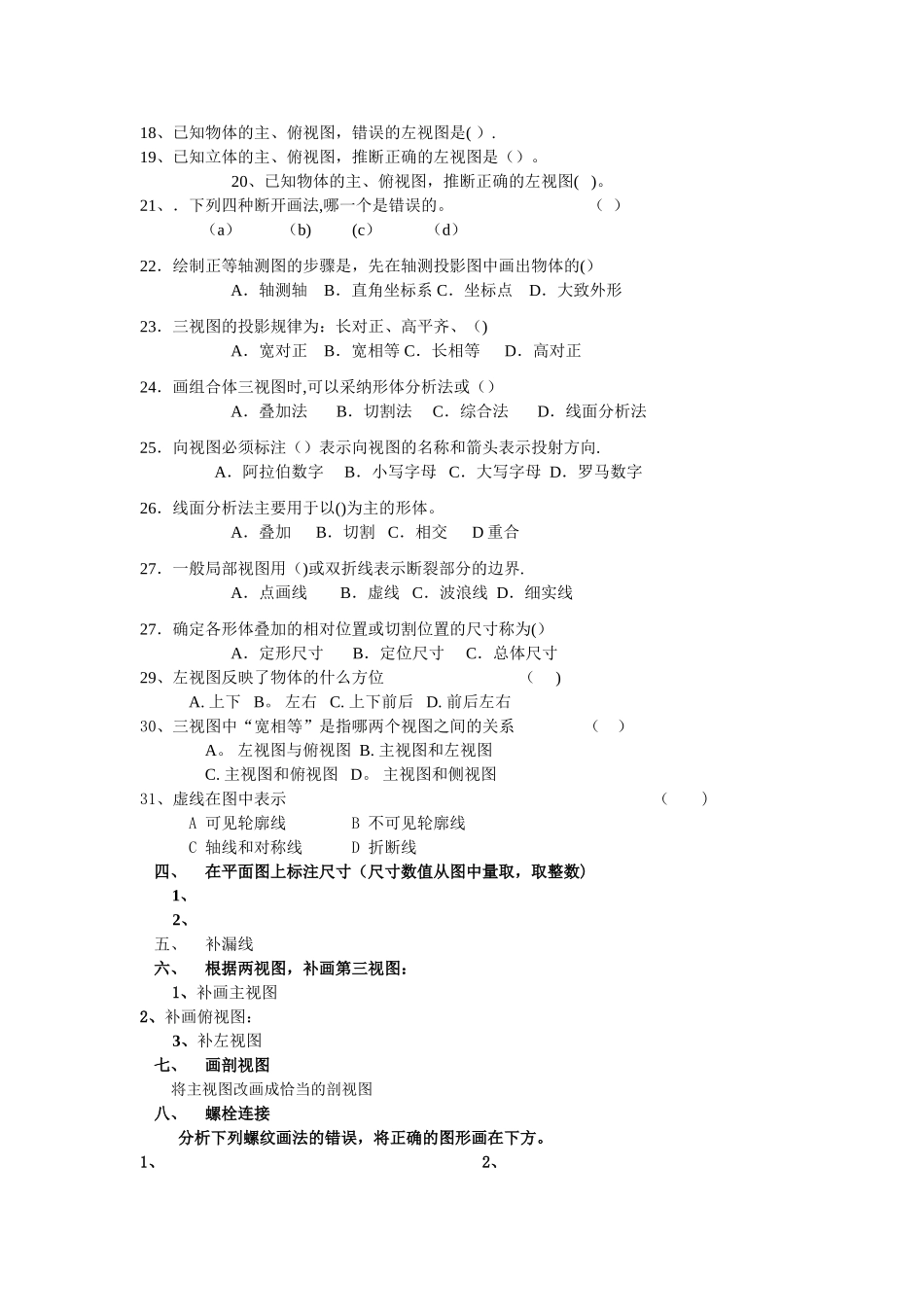

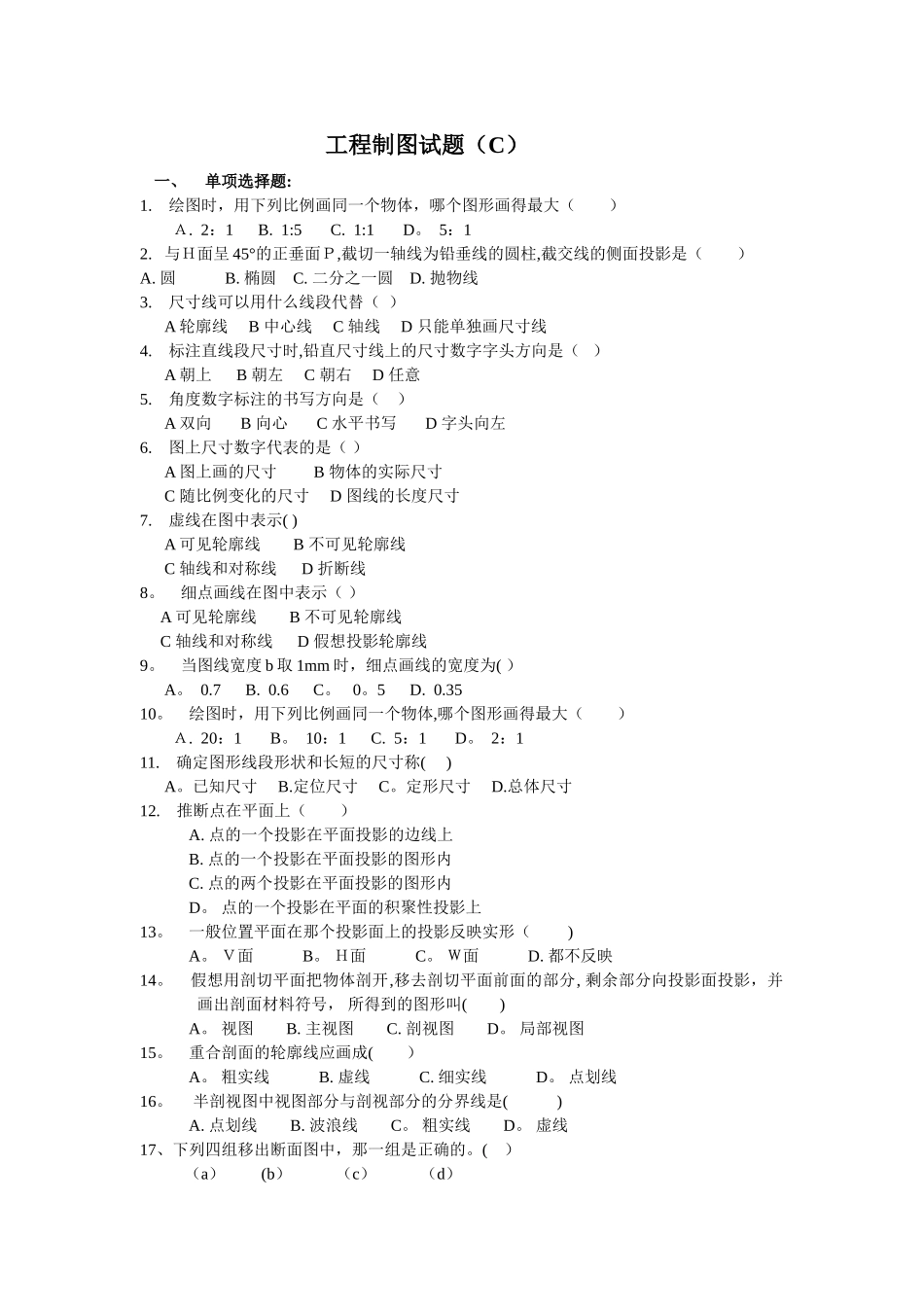

工程制图试题（C）一、单项选择题:1. 绘图时，用下列比例画同一个物体，哪个图形画得最大（ ） Ａ. 2：1 B. 1:5 C. 1:1 D。 5：12. 与Ｈ面呈 45°的正垂面Ｐ,截切一轴线为铅垂线的圆柱,截交线的侧面投影是（ ）A. 圆 B. 椭圆 C. 二分之一圆 D. 抛物线3. 尺寸线可以用什么线段代替（ ） A 轮廓线 B 中心线 C 轴线 D 只能单独画尺寸线4. 标注直线段尺寸时,铅直尺寸线上的尺寸数字字头方向是（ ） A 朝上 B 朝左 C 朝右 D 任意5. 角度数字标注的书写方向是（ ） A 双向 B 向心 C 水平书写 D 字头向左6. 图上尺寸数字代表的是（ ） A 图上画的尺寸 B 物体的实际尺寸 C 随比例变化的尺寸 D 图线的长度尺寸7. 虚线在图中表示( ) A 可见轮廓线 B 不可见轮廓线 C 轴线和对称线 D 折断线8。 细点画线在图中表示（ ） A 可见轮廓线 B 不可见轮廓线 C 轴线和对称线 D 假想投影轮廓线9。 当图线宽度 b 取 1mm 时，细点画线的宽度为( ） A。 0.7 B. 0.6 C。 0。5 D. 0.3510。 绘图时，用下列比例画同一个物体,哪个图形画得最大（ ） Ａ. 20：1 B。 10：1 C. 5：1 D。 2：111. 确定图形线段形状和长短的尺寸称( ) A。已知尺寸 B.定位尺寸 C。定形尺寸 D.总体尺寸12. 推断点在平面上（ ） A. 点的一个投影在平面投影的边线上 B. 点的一个投影在平面投影的图形内 C. 点的两个投影在平面投影的图形内 D。 点的一个投影在平面的积聚性投影上13。 一般位置平面在那个投影面上的投影反映实形（ ) A。 Ｖ面 B。 Ｈ面 C。 Ｗ面 D. 都不反映14。 假想用剖切平面把物体剖开,移去剖切平面前面的部分, 剩余部分向投影面投影，并画出剖面材料符号， 所得到的图形叫( ) A。 视图 B. 主视图 C. 剖视图 D。 局部视图15。 重合剖面的轮廓线应画成( ） A。 粗实线 B. 虚线 C. 细实线 D。 点划线16。 半剖视图中视图部分与剖视部分的分界线是( ) A. 点划线 B. 波浪线 C。 粗实线 D。 虚线17、下列四组移出断面图中，那一组是正确的。( ） （a） (b） （c） （d）18、已知物体的主、俯视图，错误的左视图是( ）.19、已知立体的主、俯视图，推断正确的左视图是（）。20、已知物体的主、俯视图，推断正确的左视图( )。21、．下列四种断开画法,哪一个是错误的。 （ ） （a） （b) (c） （d）22．绘制...
