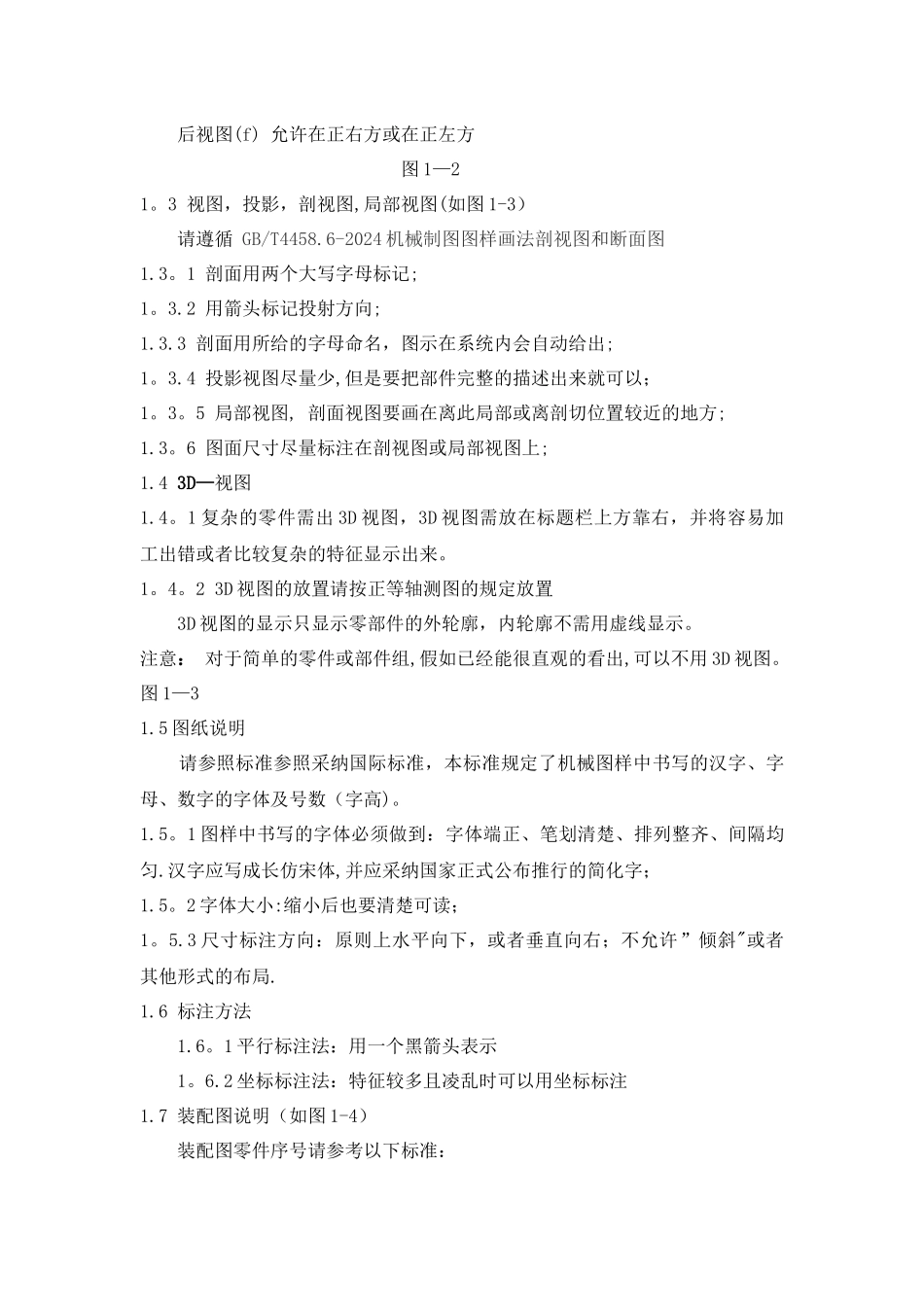

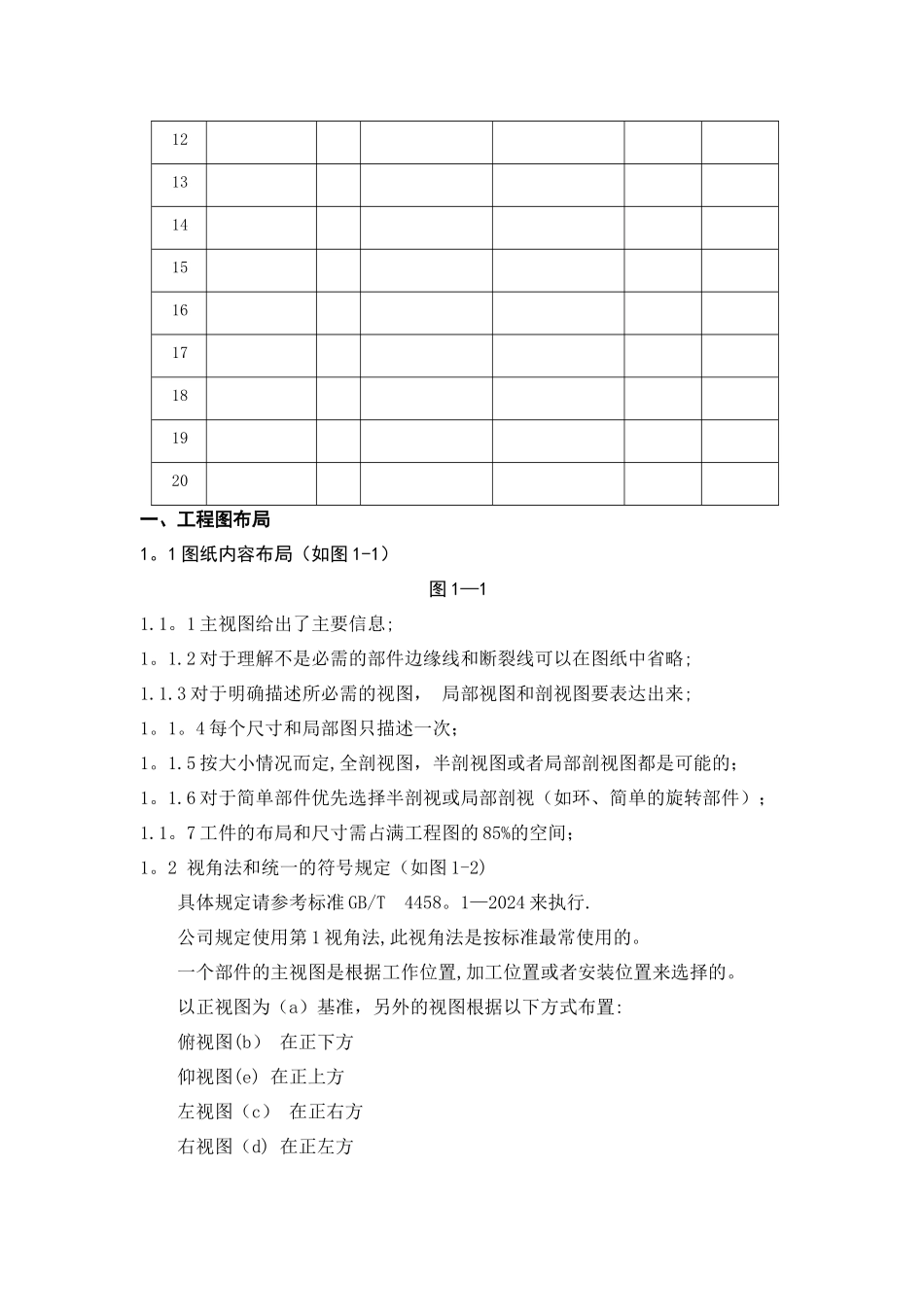

苏州富强科技有限公司质量管理体系文件文件名称:工程图设计法律规范文 件 号:RS—QW-GC—01版本号: V00受控状态：●受控○非受控○失效保留文件分发部门明细:机密等级:编写： 审核： 批准:20 年月日发布 20 年月日实施 修订记录表序号文件编号页码需更改的内容更改内容批准人批准日期1234567891011121314151617181920一、工程图布局1。1 图纸内容布局（如图 1-1） 图 1—11.1。1 主视图给出了主要信息;1。1.2 对于理解不是必需的部件边缘线和断裂线可以在图纸中省略;1.1.3 对于明确描述所必需的视图， 局部视图和剖视图要表达出来;1。1。4 每个尺寸和局部图只描述一次；1。1.5 按大小情况而定,全剖视图，半剖视图或者局部剖视图都是可能的；1。1.6 对于简单部件优先选择半剖视或局部剖视（如环、简单的旋转部件）；1.1。7 工件的布局和尺寸需占满工程图的 85%的空间；1。2 视角法和统一的符号规定（如图 1-2) 具体规定请参考标准 GB/T 4458。1—2024 来执行. 公司规定使用第 1 视角法,此视角法是按标准最常使用的。 一个部件的主视图是根据工作位置,加工位置或者安装位置来选择的。 以正视图为（a）基准，另外的视图根据以下方式布置: 俯视图(b） 在正下方 仰视图(e) 在正上方 左视图（c） 在正右方 右视图（d) 在正左方 后视图(f) 允许在正右方或在正左方 图 1—21。3 视图，投影，剖视图,局部视图(如图 1-3） 请遵循 GB/T4458.6-2024 机械制图图样画法剖视图和断面图1.3。1 剖面用两个大写字母标记;1。3.2 用箭头标记投射方向;1.3.3 剖面用所给的字母命名，图示在系统内会自动给出;1。3.4 投影视图尽量少,但是要把部件完整的描述出来就可以；1。3。5 局部视图, 剖面视图要画在离此局部或离剖切位置较近的地方;1.3。6 图面尺寸尽量标注在剖视图或局部视图上;1.4 3D—视图1.4。1 复杂的零件需出 3D 视图，3D 视图需放在标题栏上方靠右，并将容易加工出错或者比较复杂的特征显示出来。1。4。2 3D 视图的放置请按正等轴测图的规定放置 3D 视图的显示只显示零部件的外轮廓，内轮廓不需用虚线显示。注意： 对于简单的零件或部件组,假如已经能很直观的看出,可以不用 3D 视图。图 1—31.5 图纸说明 请参照标准参照采纳国际标准，本标准规定了机械图样中书写的汉字、字母、数字的字体及号数（字高)。1.5。1 图样中书写的字体必须做到：字体端正、笔划清楚、排列整齐、间隔均匀....
