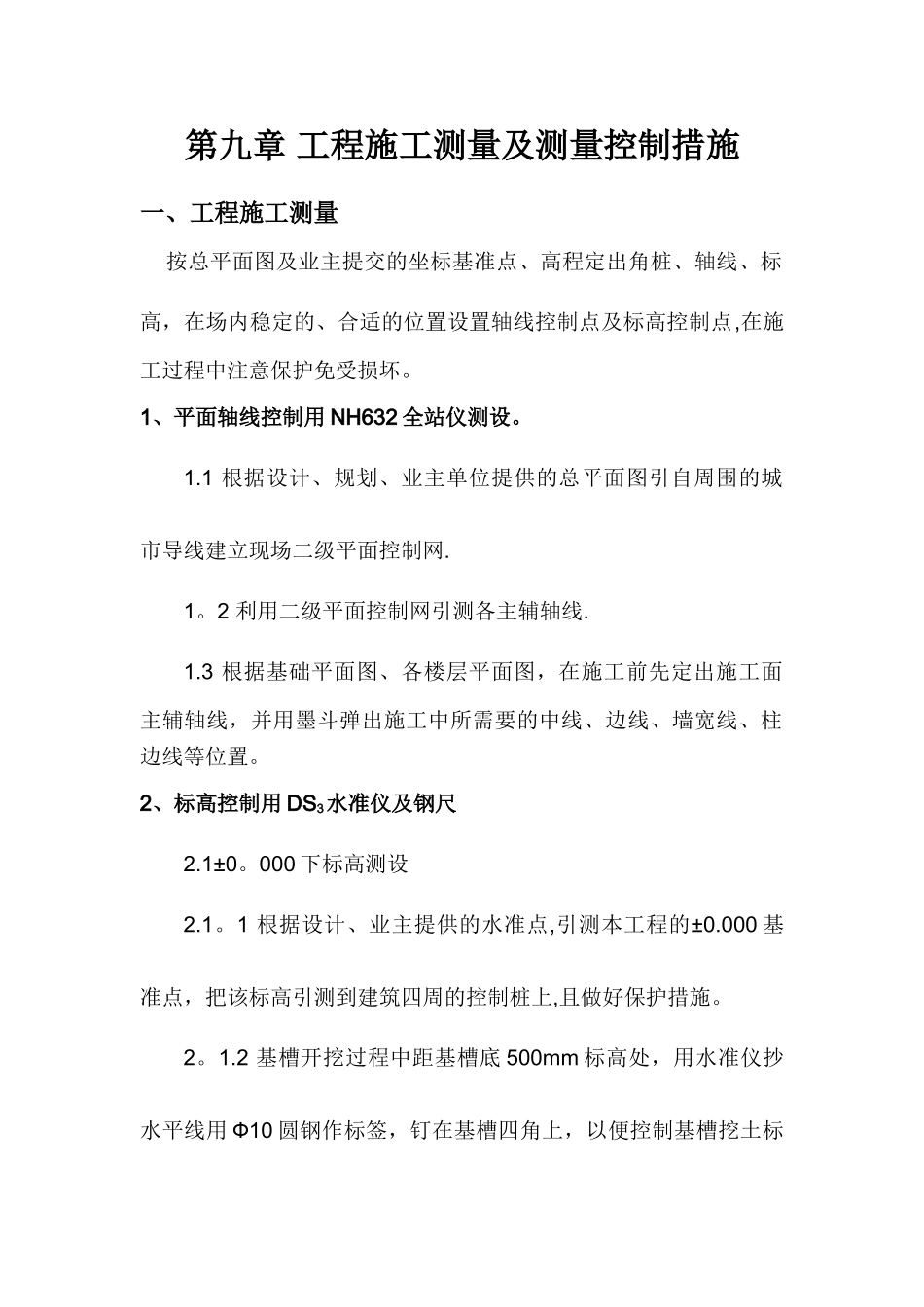

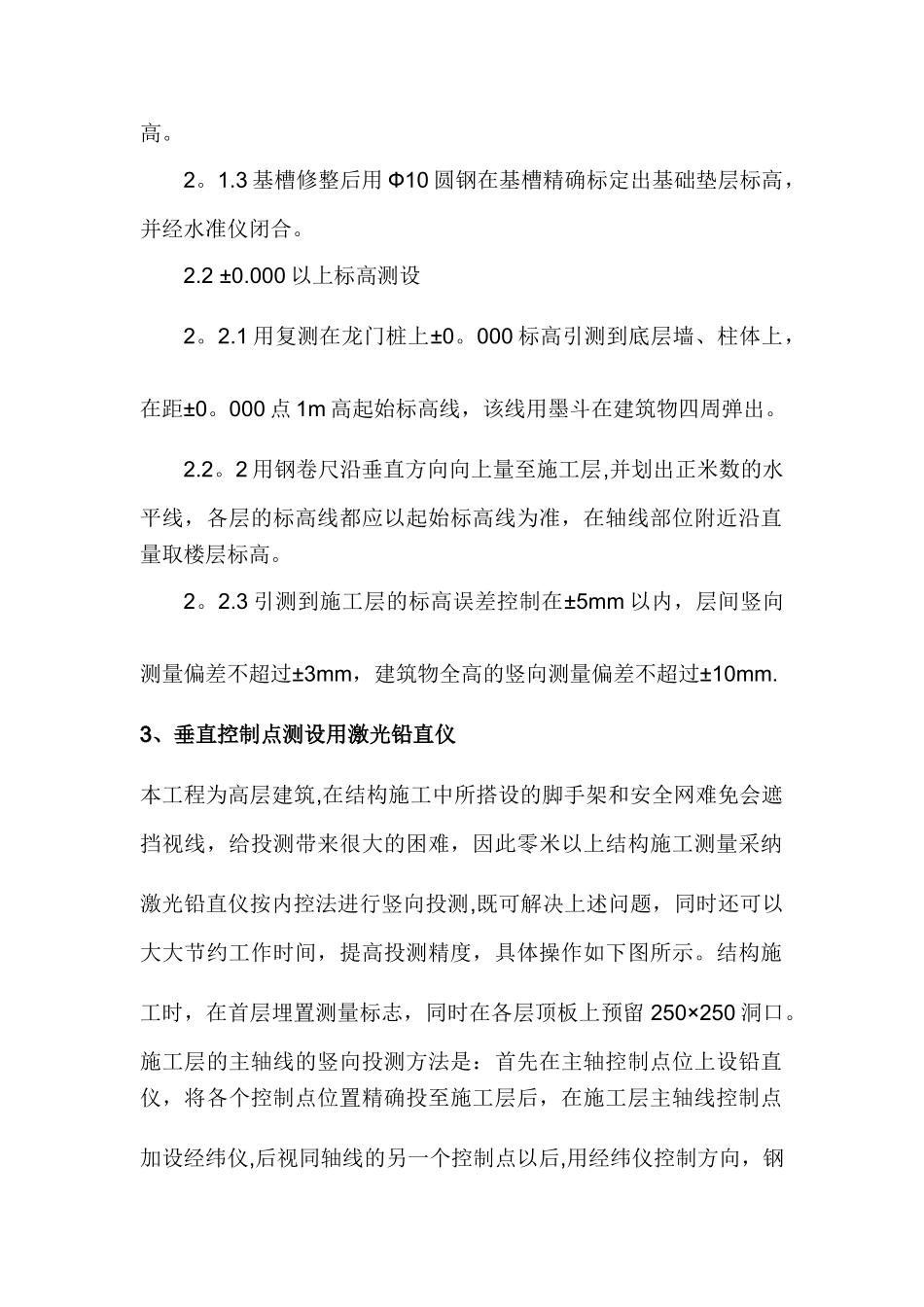

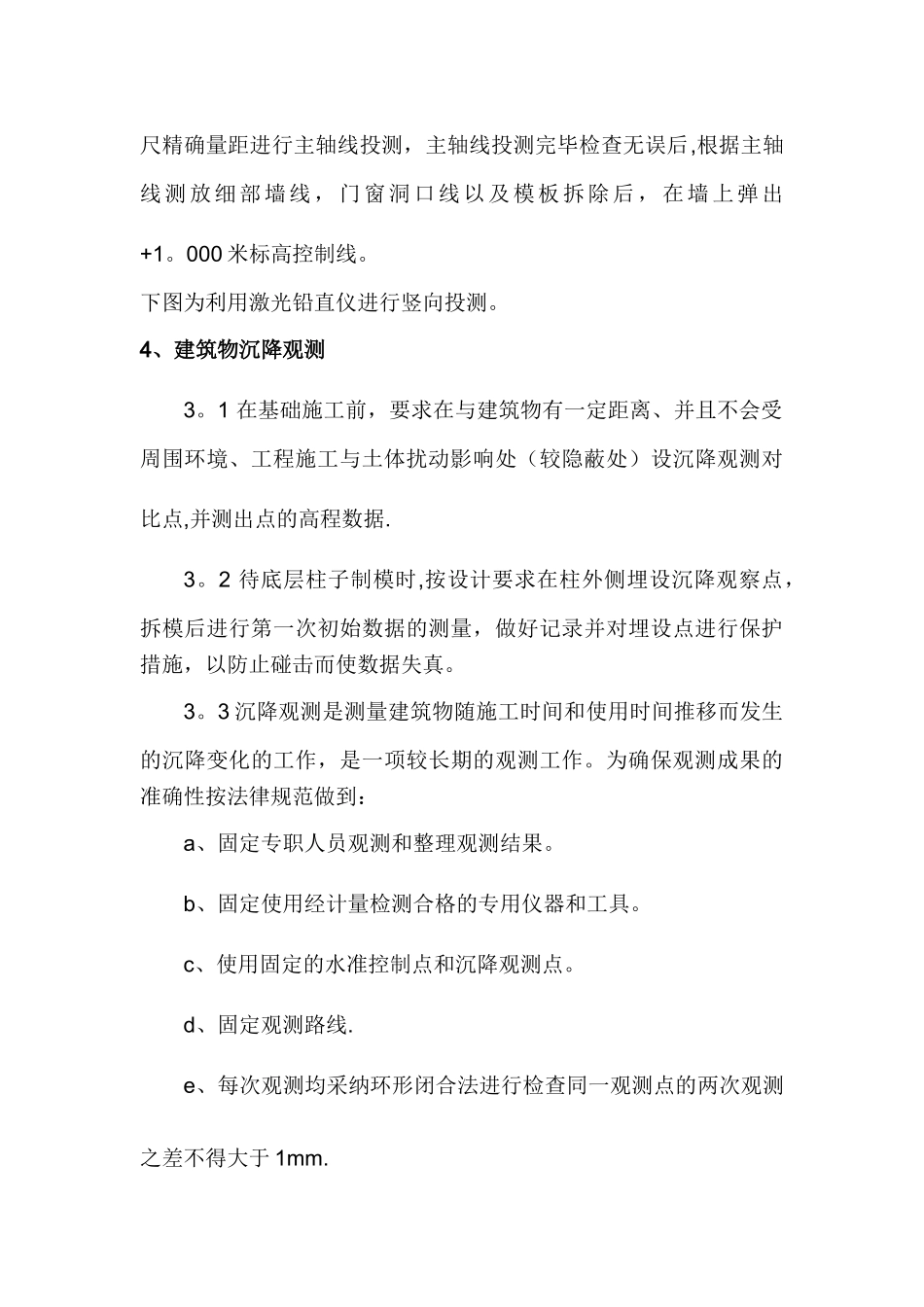

第九章 工程施工测量及测量控制措施一、工程施工测量 按总平面图及业主提交的坐标基准点、高程定出角桩、轴线、标高，在场内稳定的、合适的位置设置轴线控制点及标高控制点,在施工过程中注意保护免受损坏。1、平面轴线控制用 NH632 全站仪测设。1.1 根据设计、规划、业主单位提供的总平面图引自周围的城市导线建立现场二级平面控制网.1。2 利用二级平面控制网引测各主辅轴线.1.3 根据基础平面图、各楼层平面图，在施工前先定出施工面主辅轴线，并用墨斗弹出施工中所需要的中线、边线、墙宽线、柱边线等位置。2、标高控制用 DS3水准仪及钢尺2.1±0。000 下标高测设2.1。1 根据设计、业主提供的水准点,引测本工程的±0.000 基准点，把该标高引测到建筑四周的控制桩上,且做好保护措施。2。1.2 基槽开挖过程中距基槽底 500mm 标高处，用水准仪抄水平线用 Ф10 圆钢作标签，钉在基槽四角上，以便控制基槽挖土标高。2。1.3 基槽修整后用 Ф10 圆钢在基槽精确标定出基础垫层标高，并经水准仪闭合。2.2 ±0.000 以上标高测设2。2.1 用复测在龙门桩上±0。000 标高引测到底层墙、柱体上，在距±0。000 点 1m 高起始标高线，该线用墨斗在建筑物四周弹出。2.2。2 用钢卷尺沿垂直方向向上量至施工层,并划出正米数的水平线，各层的标高线都应以起始标高线为准，在轴线部位附近沿直量取楼层标高。2。2.3 引测到施工层的标高误差控制在±5mm 以内，层间竖向测量偏差不超过±3mm，建筑物全高的竖向测量偏差不超过±10mm.3、垂直控制点测设用激光铅直仪本工程为高层建筑,在结构施工中所搭设的脚手架和安全网难免会遮挡视线，给投测带来很大的困难，因此零米以上结构施工测量采纳激光铅直仪按内控法进行竖向投测,既可解决上述问题，同时还可以大大节约工作时间，提高投测精度，具体操作如下图所示。结构施工时，在首层埋置测量标志，同时在各层顶板上预留 250×250 洞口。施工层的主轴线的竖向投测方法是：首先在主轴控制点位上设铅直仪，将各个控制点位置精确投至施工层后，在施工层主轴线控制点加设经纬仪,后视同轴线的另一个控制点以后,用经纬仪控制方向，钢尺精确量距进行主轴线投测，主轴线投测完毕检查无误后,根据主轴线测放细部墙线，门窗洞口线以及模板拆除后，在墙上弹出+1。000 米标高控制线。下图为利用激光铅直仪进行竖向投测。4、建筑物沉降观测3。1 在基础施工前，要求在与建筑物有一定距离、并且不会受周围环境、工...
