工程材料力学性能答案VIP专享

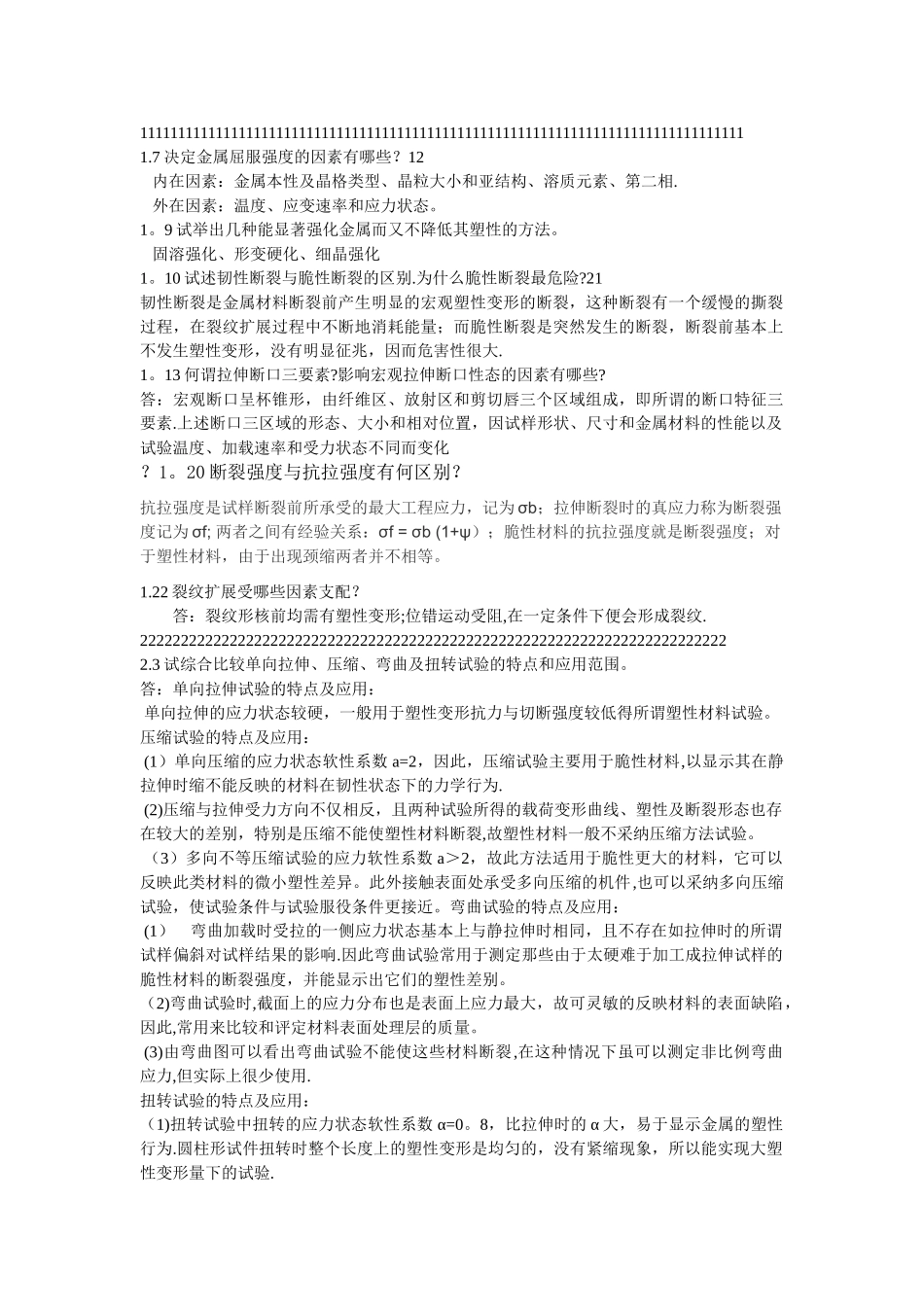

111111111111111111111111111111111111111111111111111111111111111111111111111111111.7 决定金属屈服强度的因素有哪些？12 内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相. 外在因素：温度、应变速率和应力状态。1。9 试举出几种能显著强化金属而又不降低其塑性的方法。 固溶强化、形变硬化、细晶强化1。10 试述韧性断裂与脆性断裂的区别.为什么脆性断裂最危险?21韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大.1。13 何谓拉伸断口三要素?影响宏观拉伸断口性态的因素有哪些? 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素.上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化？1。20 断裂强度与抗拉强度有何区别？抗拉强度是试样断裂前所承受的最大工程应力，记为 σb；拉伸断裂时的真应力称为断裂强度记为 σf; 两者之间有经验关系：σf = σb (1+ψ）；脆性材料的抗拉强度就是断裂强度；对于塑性材料，由于出现颈缩两者并不相等。1.22 裂纹扩展受哪些因素支配？ 答：裂纹形核前均需有塑性变形;位错运动受阻,在一定条件下便会形成裂纹.2222222222222222222222222222222222222222222222222222222222222222222222222.3 试综合比较单向拉伸、压缩、弯曲及扭转试验的特点和应用范围。答：单向拉伸试验的特点及应用： 单向拉伸的应力状态较硬，一般用于塑性变形抗力与切断强度较低得所谓塑性材料试验。压缩试验的特点及应用： (1）单向压缩的应力状态软性系数 a=2，因此，压缩试验主要用于脆性材料,以显示其在静拉伸时缩不能反映的材料在韧性状态下的力学行为. (2)压缩与拉伸受力方向不仅相反，且两种试验所得的载荷变形曲线、塑性及断裂形态也存在较大的差别，特别是压缩不能使塑性材料断裂,故塑性材料一般不采纳压缩方法试验。 （3）多向不等压缩试验的应力软性系数 a＞2，故此方法适用于脆性更大的材料，它可以反映此类材料的微小塑性差异。此外接触表面处承受多向压缩的机件,也可以采纳多向压缩试验，使试验条件与试验服役条件更接近。弯曲试验的特点及应用： (1） 弯曲加载时受拉的一侧应力状态基本上与静拉伸时相同，...
