工程测量实训报告总结

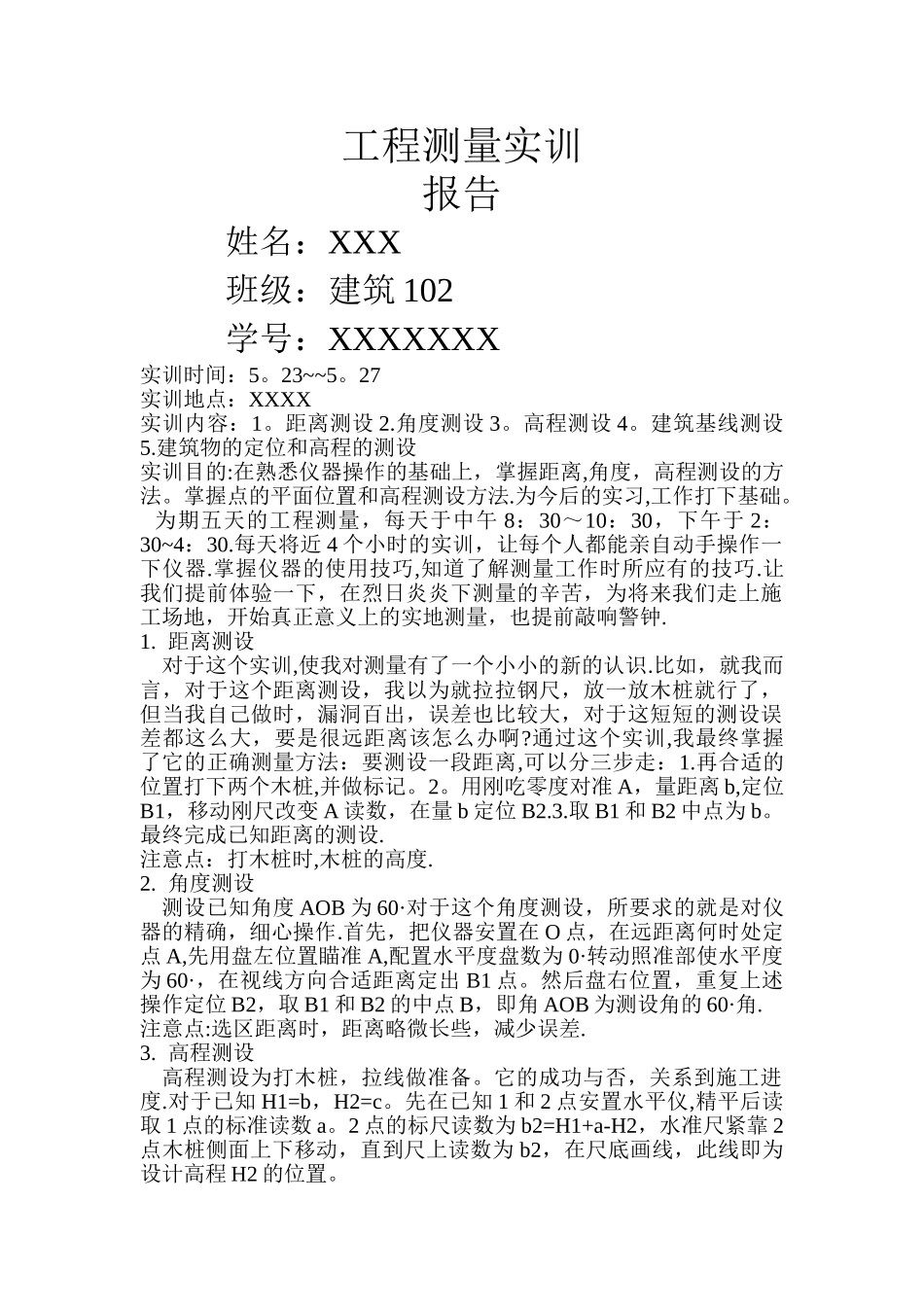

工程测量实训报告总结_第1页
1/2
工程测量实训报告总结_第2页
2/2
工程测量实训报告姓名:XXX班级:建筑 102学号:XXXXXXX实训时间:5。23~~5。27实训地点:XXXX实训内容:1。距离测设 2.角度测设 3。高程测设 4。建筑基线测设5.建筑物的定位和高程的测设实训目的:在熟悉仪器操作的基础上,掌握距离,角度,高程测设的方法。掌握点的平面位置和高程测设方法.为今后的实习,工作打下基础。 为期五天的工程测量,每天于中午 8:30~10:30,下午于 2:30~4:30.每天将近 4 个小时的实训,让每个人都能亲自动手操作一下仪器.掌握仪器的使用技巧,知道了解测量工作时所应有的技巧.让我们提前体验一下,在烈日炎炎下测量的辛苦,为将来我们走上施工场地,开始真正意义上的实地测量,也提前敲响警钟.1. 距离测设对于这个实训,使我对测量有了一个小小的新的认识.比如,就我而言,对于这个距离测设,我以为就拉拉钢尺,放一放木桩就行了,但当我自己做时,漏洞百出,误差也比较大,对于这短短的测设误差都这么大,要是很远距离该怎么办啊?通过这个实训,我最终掌握了它的正确测量方法:要测设一段距离,可以分三步走:1.再合适的位置打下两个木桩,并做标记。2。用刚吃零度对准 A,量距离 b,定位B1,移动刚尺改变 A 读数,在量 b 定位 B2.3.取 B1 和 B2 中点为 b。最终完成已知距离的测设.注意点:打木桩时,木桩的高度.2. 角度测设测设已知角度 AOB 为 60·对于这个角度测设,所要求的就是对仪器的精确,细心操作.首先,把仪器安置在 O 点,在远距离何时处定点 A,先用盘左位置瞄准 A,配置水平度盘数为 0·转动照准部使水平度为 60·,在视线方向合适距离定出 B1 点。然后盘右位置,重复上述操作定位 B2,取 B1 和 B2 的中点 B,即角 AOB 为测设角的 60·角.注意点:选区距离时,距离略微长些,减少误差.3. 高程测设高程测设为打木桩,拉线做准备。它的成功与否,关系到施工进度.对于已知 H1=b,H2=c。先在已知 1 和 2 点安置水平仪,精平后读取 1 点的标准读数 a。2 点的标尺读数为 b2=H1+a-H2,水准尺紧靠 2点木桩侧面上下移动,直到尺上读数为 b2,在尺底画线,此线即为设计高程 H2 的位置。注意点:当水准尺靠近 2 点木桩移动时,移动幅度不应过大。4. 建筑基线定位 5.建筑物的定位和高程4。5 两个实验,综合了前三个实验,是前三个实验的综合体。即距离,角度,高程的测设。难度也是随之增加。在你测量距离的同时,还要兼顾角度,这就要求,你测设的距离必须准确...
