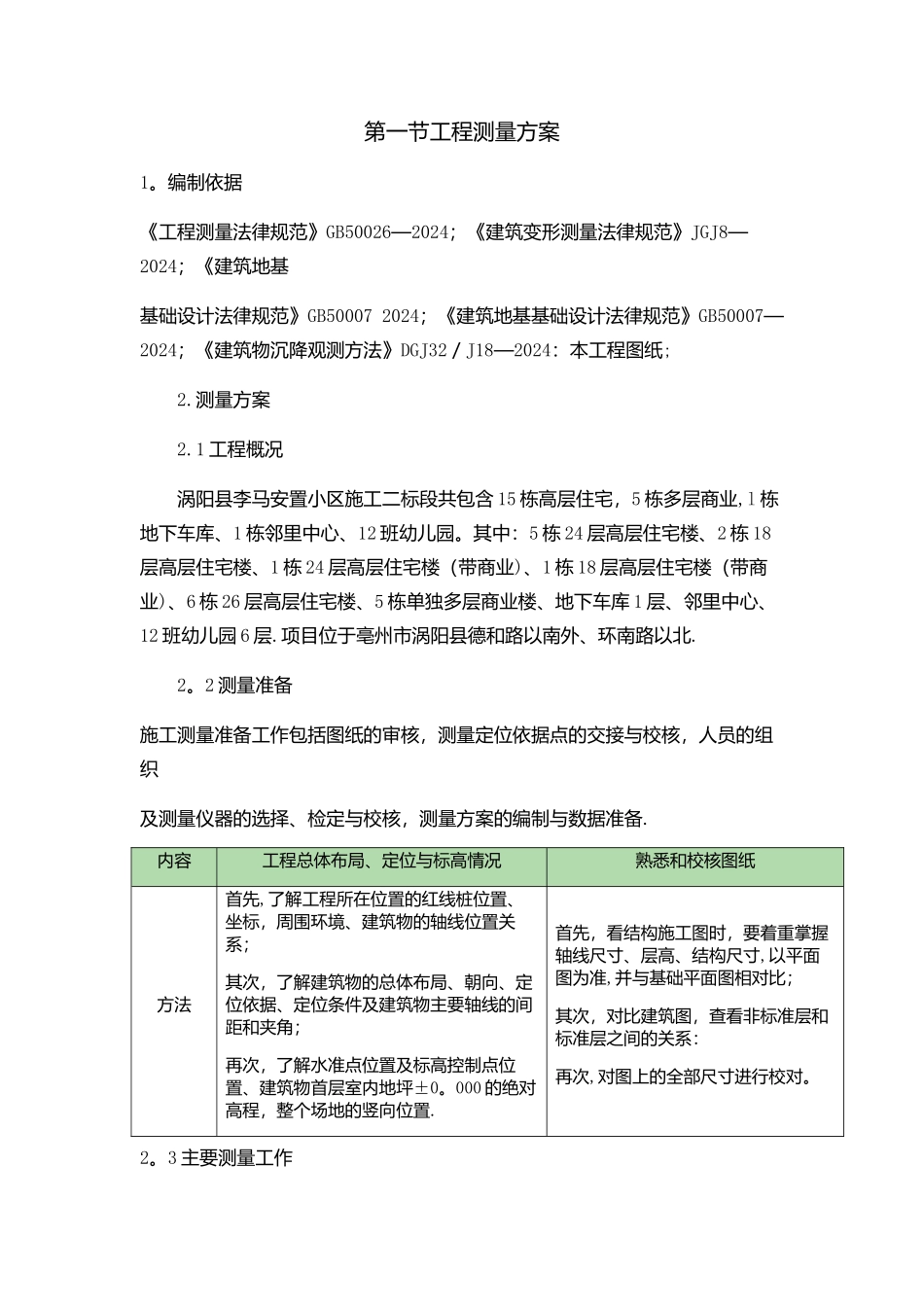

第一节工程测量方案1。编制依据《工程测量法律规范》GB50026—2024;《建筑变形测量法律规范》JGJ8—2024;《建筑地基基础设计法律规范》GB50007 2024;《建筑地基基础设计法律规范》GB50007—2024;《建筑物沉降观测方法》DGJ32/J18—2024:本工程图纸;2.测量方案2.1 工程概况涡阳县李马安置小区施工二标段共包含 15 栋高层住宅,5 栋多层商业,l 栋地下车库、1 栋邻里中心、12 班幼儿园。其中:5 栋 24 层高层住宅楼、2 栋 18层高层住宅楼、1 栋 24 层高层住宅楼(带商业)、1 栋 18 层高层住宅楼(带商业)、6 栋 26 层高层住宅楼、5 栋单独多层商业楼、地下车库 1 层、邻里中心、12 班幼儿园 6 层.项目位于亳州市涡阳县德和路以南外、环南路以北. 2。2 测量准备施工测量准备工作包括图纸的审核,测量定位依据点的交接与校核,人员的组织及测量仪器的选择、检定与校核,测量方案的编制与数据准备.内容工程总体布局、定位与标高情况熟悉和校核图纸方法首先,了解工程所在位置的红线桩位置、坐标,周围环境、建筑物的轴线位置关系;其次,了解建筑物的总体布局、朝向、定位依据、定位条件及建筑物主要轴线的间距和夹角;再次,了解水准点位置及标高控制点位置、建筑物首层室内地坪±0。000 的绝对高程,整个场地的竖向位置.首先,看结构施工图时,要着重掌握轴线尺寸、层高、结构尺寸,以平面图为准,并与基础平面图相对比;其次,对比建筑图,查看非标准层和标准层之间的关系:再次,对图上的全部尺寸进行校对。2。3 主要测量工作序号主要测量工作1首级控制网的复测及二级控制网的建立2地下室施工阶段,平面和高程二级控制网“外控法"布置3地上施工阶段平面和高程二级控制网“内控法"垂直引测,同步控制轴线、标高4内外墙垂直度及轴线偏差控制测量2。4 测量人员及仪器配置2。4.1 人员配备职务数量任务及工作职责测量总负责人1测量策划及专业技术施工管理负责测量工程师2方案编制、理论分析、测量控制网的布设和传递、楼层测量作业、技术资料编制、内业计算2.4.2 仪器配置本工程测量工作内容主要包括主轴线的测放,高程的引测,分布工程的放样,沉降观测,基坑位移观测,环境监测等内容;所有的仪器送专门机构进行鉴定,确保仪器精度要求。拟选用的仪器及设备如下:序号简图名称型号数量备注1苏一光全站仪GTS—100N2控制测量、三维坐标校正2经纬仪J22轴线校正,垂直度测量3水准仪N34标高测量4对讲机键壹302km5塔尺5m4...
