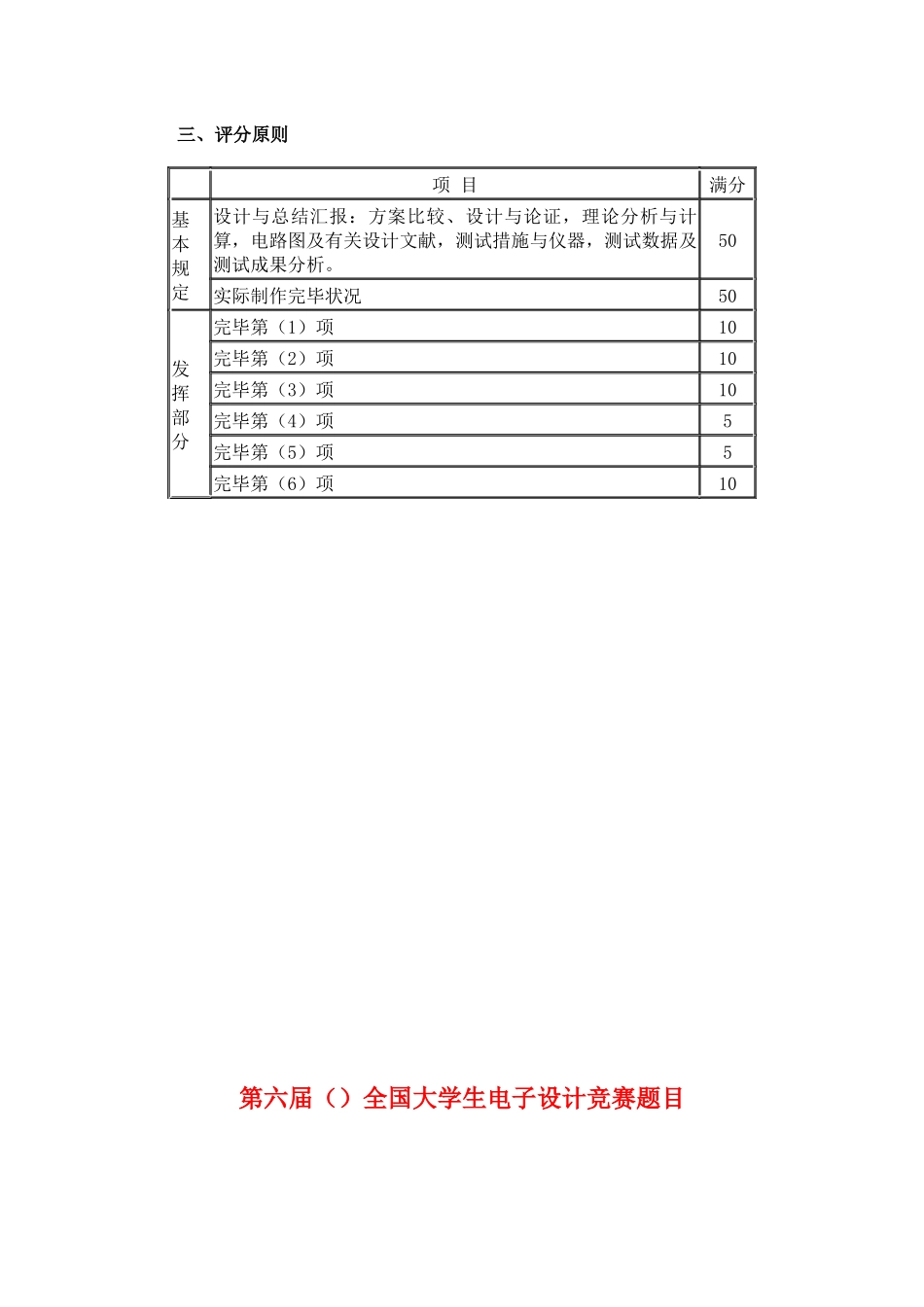

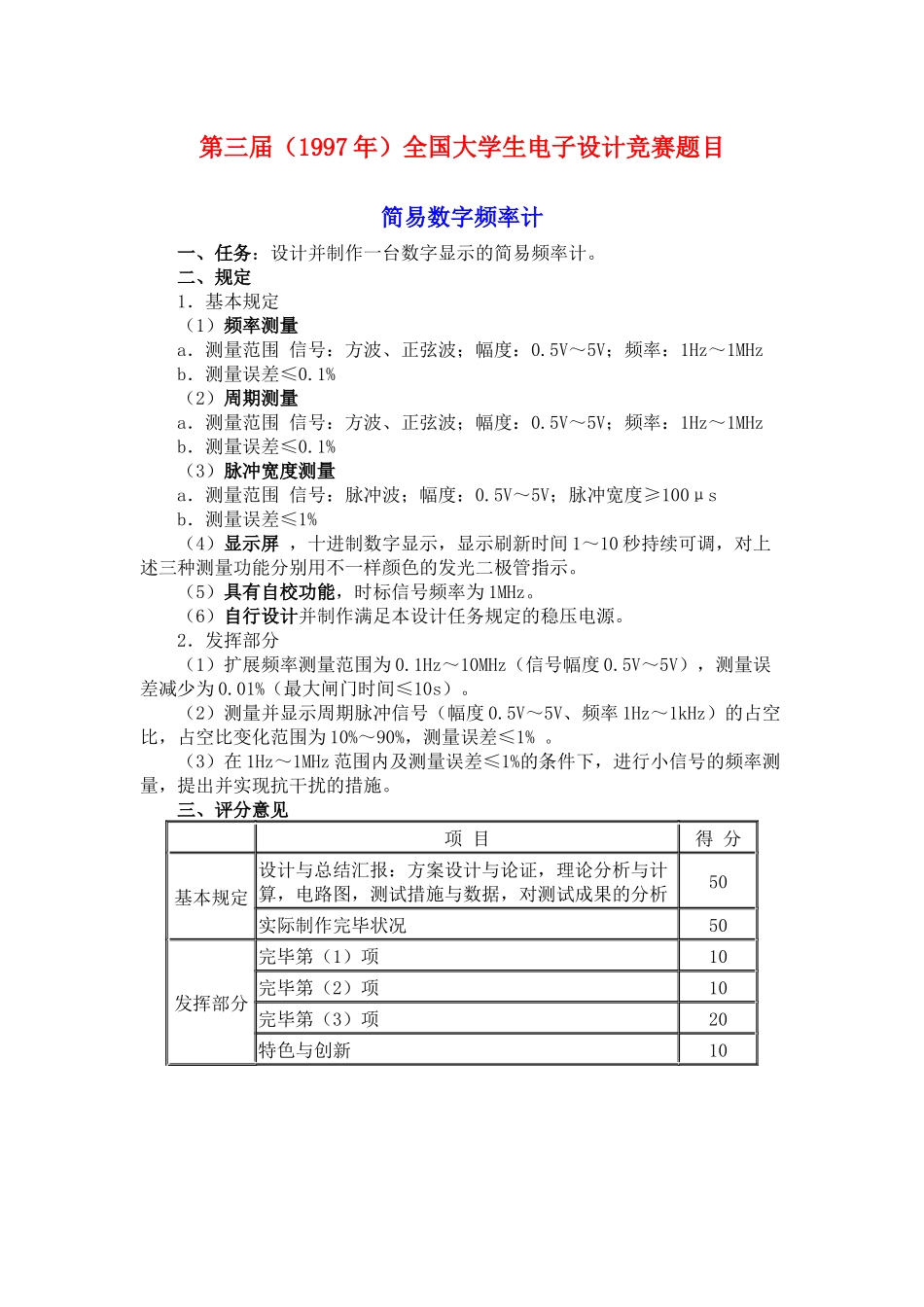

第三届（1997 年）全国大学生电子设计竞赛题目 简易数字频率计一、任务：设计并制作一台数字显示的简易频率计。二、规定1．基本规定 （1）频率测量 a．测量范围 信号：方波、正弦波；幅度：0.5V～5V；频率：1Hz～1MHz b．测量误差≤0.1% （2）周期测量 a．测量范围 信号：方波、正弦波；幅度：0.5V～5V；频率：1Hz～1MHz b．测量误差≤0.1% （3）脉冲宽度测量 a．测量范围 信号：脉冲波；幅度：0.5V～5V；脉冲宽度≥100μs b．测量误差≤1% （4）显示屏 ，十进制数字显示，显示刷新时间 1～10 秒持续可调，对上述三种测量功能分别用不一样颜色的发光二极管指示。 （5）具有自校功能，时标信号频率为 1MHz。 （6）自行设计并制作满足本设计任务规定的稳压电源。2．发挥部分 （1）扩展频率测量范围为 0.1Hz～10MHz（信号幅度 0.5V～5V），测量误差减少为 0.01%（最大闸门时间≤10s）。 （2）测量并显示周期脉冲信号（幅度 0.5V～5V、频率 1Hz～1kHz）的占空比，占空比变化范围为 10%～90%，测量误差≤1% 。 （3）在 1Hz～1MHz 范围内及测量误差≤1%的条件下，进行小信号的频率测量，提出并实现抗干扰的措施。三、评分意见 项 目得 分基本规定设计与总结汇报：方案设计与论证，理论分析与计算，电路图，测试措施与数据，对测试成果的分析50实际制作完毕状况50发挥部分完毕第（1）项10完毕第（2）项10完毕第（3）项20特色与创新10第五届（）全国大学生电子设计竞赛题目A 题波形发生器 一、任务设计制作一种波形发生器，该波形发生器能产生正弦波、方波、三角波和由顾客编辑的特定形状波形。示意图如下：二、规定1．基本规定 （1）具有产生正弦波、方波、三角波三种周期性波形的功能。 （2）用键盘输入编辑生成上述三种波形（同周期）的线性组合波形，以及由基波及其谐波（5 次如下）线性组合的波形。 （3）具有波形存储功能。 （4）输出波形的频率范围为 100Hz～20kHz（非正弦波频率按 10 次谐波计算）；反复频率可调，频率步进间隔≤100Hz。 （5）输出波形幅度范围 0～5V（峰-峰值），可按步进 0.1V（峰-峰值）调整。 （6）具有显示输出波形的类型、反复频率（周期）和幅度的功能。2．发挥部分 （1）输出波形频率范围扩展至 100Hz～200kHz。 （2）用键盘或其他输入装置产生任意波形。 （3）增长稳幅输出功能，当负载变化时，输出电压幅度变化不不小于±3%（负载电阻变化范围：100Ω～∞）。 ...
