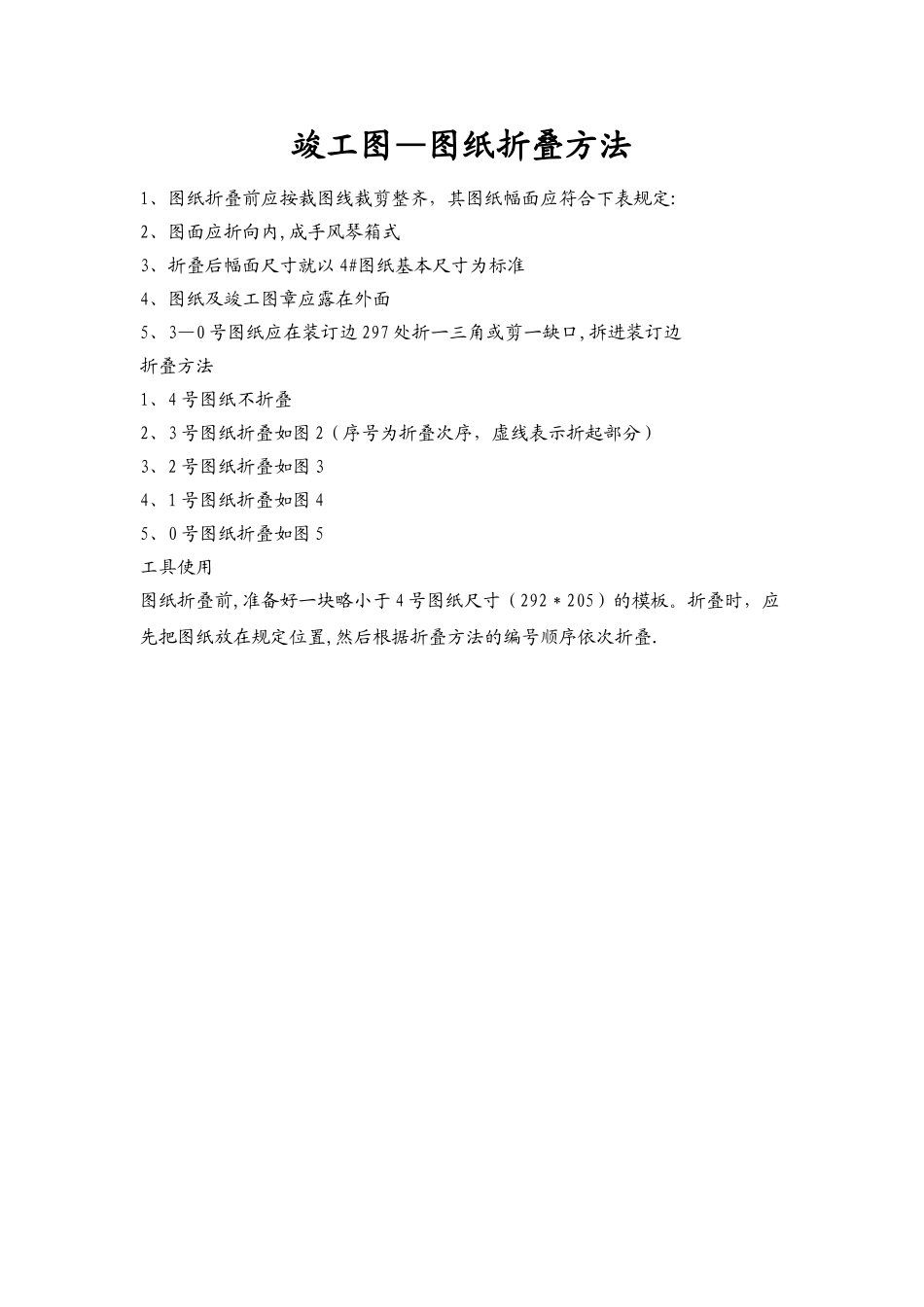

竣工图—图纸折叠方法1、图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定:2、图面应折向内,成手风琴箱式3、折叠后幅面尺寸就以 4#图纸基本尺寸为标准4、图纸及竣工图章应露在外面5、3—0 号图纸应在装订边 297 处折一三角或剪一缺口,拆进装订边折叠方法1、4 号图纸不折叠2、3 号图纸折叠如图 2（序号为折叠次序，虚线表示折起部分）3、2 号图纸折叠如图 34、1 号图纸折叠如图 45、0 号图纸折叠如图 5工具使用图纸折叠前,准备好一块略小于 4 号图纸尺寸（292＊205）的模板。折叠时，应先把图纸放在规定位置,然后根据折叠方法的编号顺序依次折叠.
