工程试桩方案

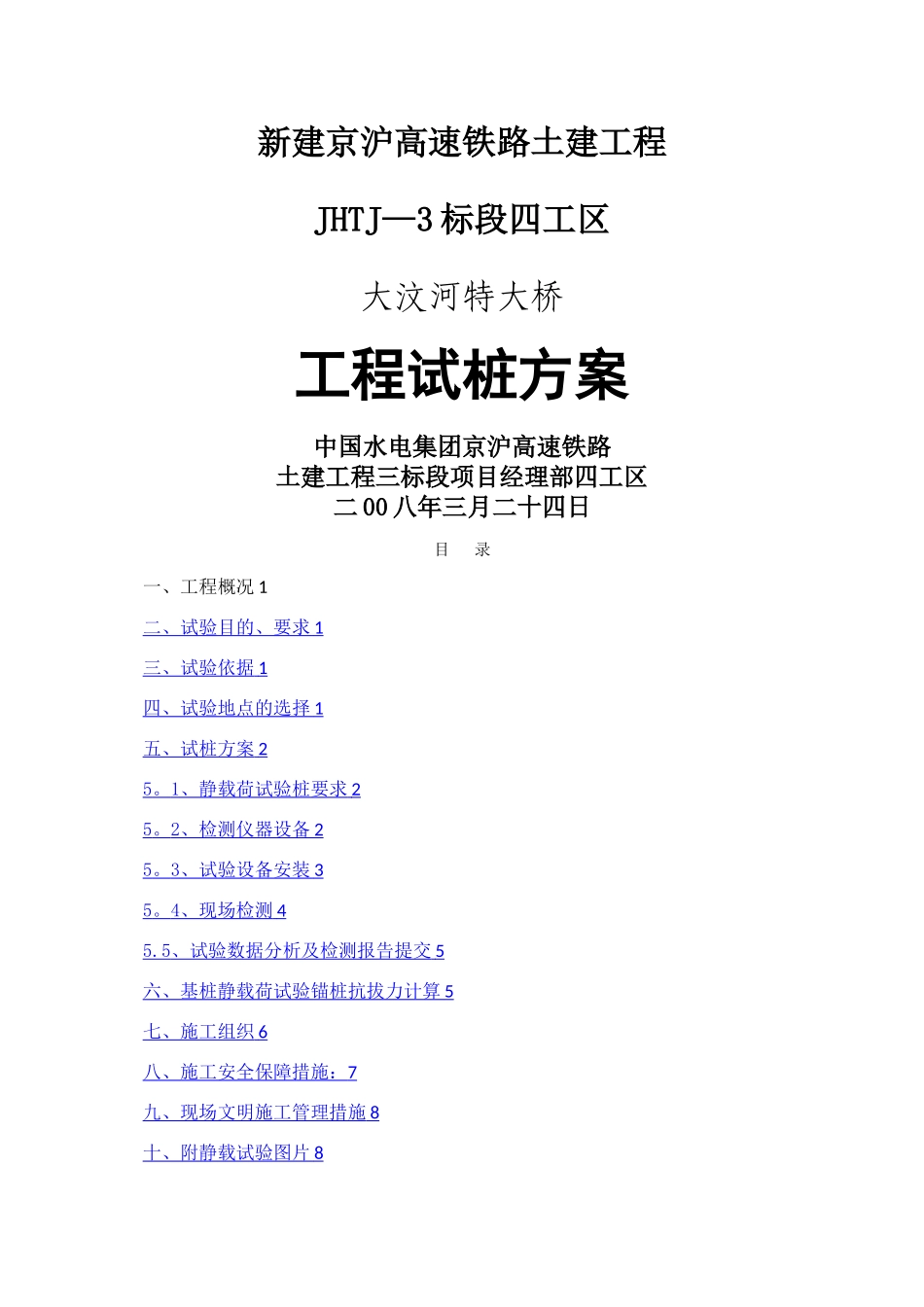

工程试桩方案_第1页
1/9

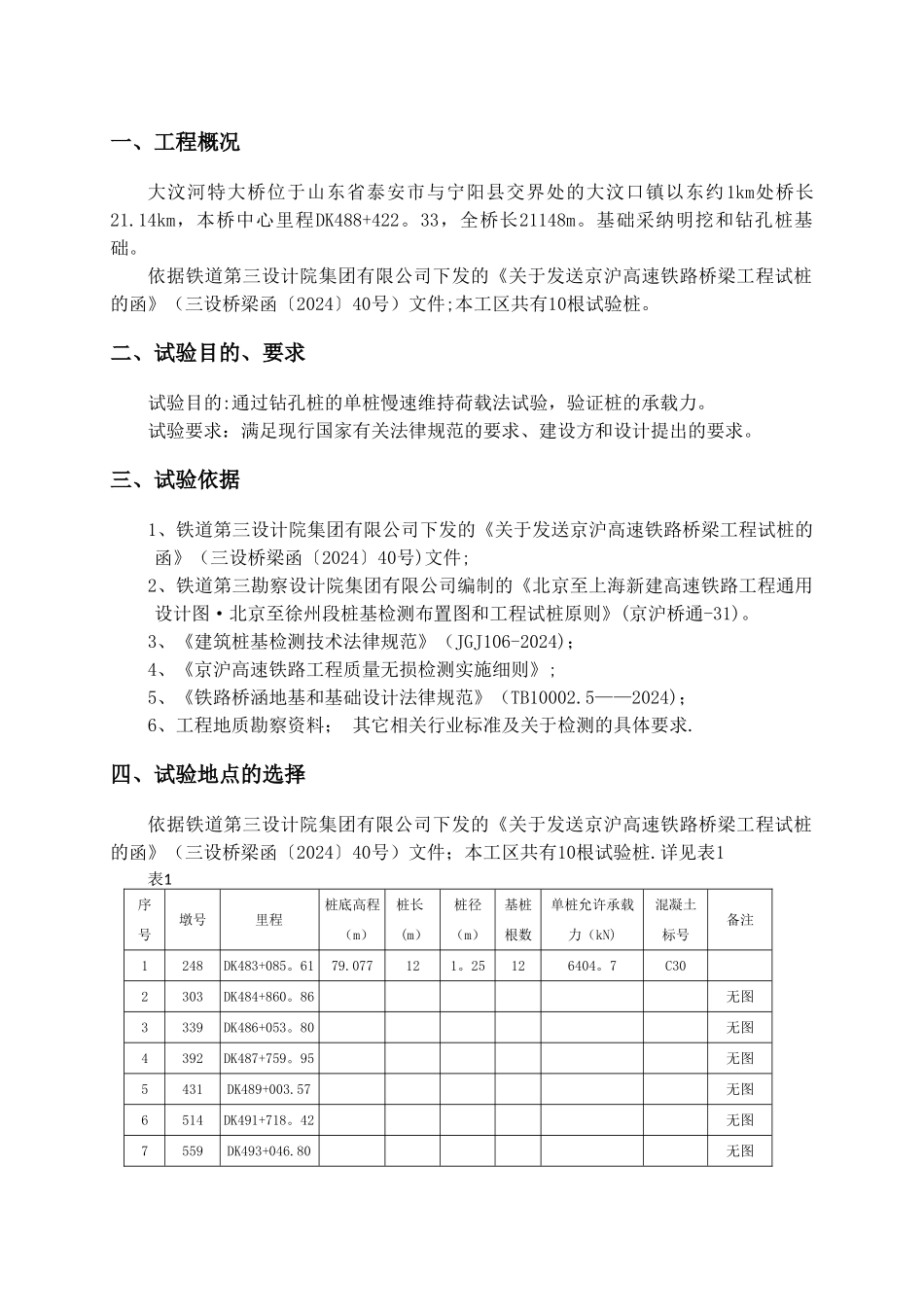

工程试桩方案_第2页
2/9

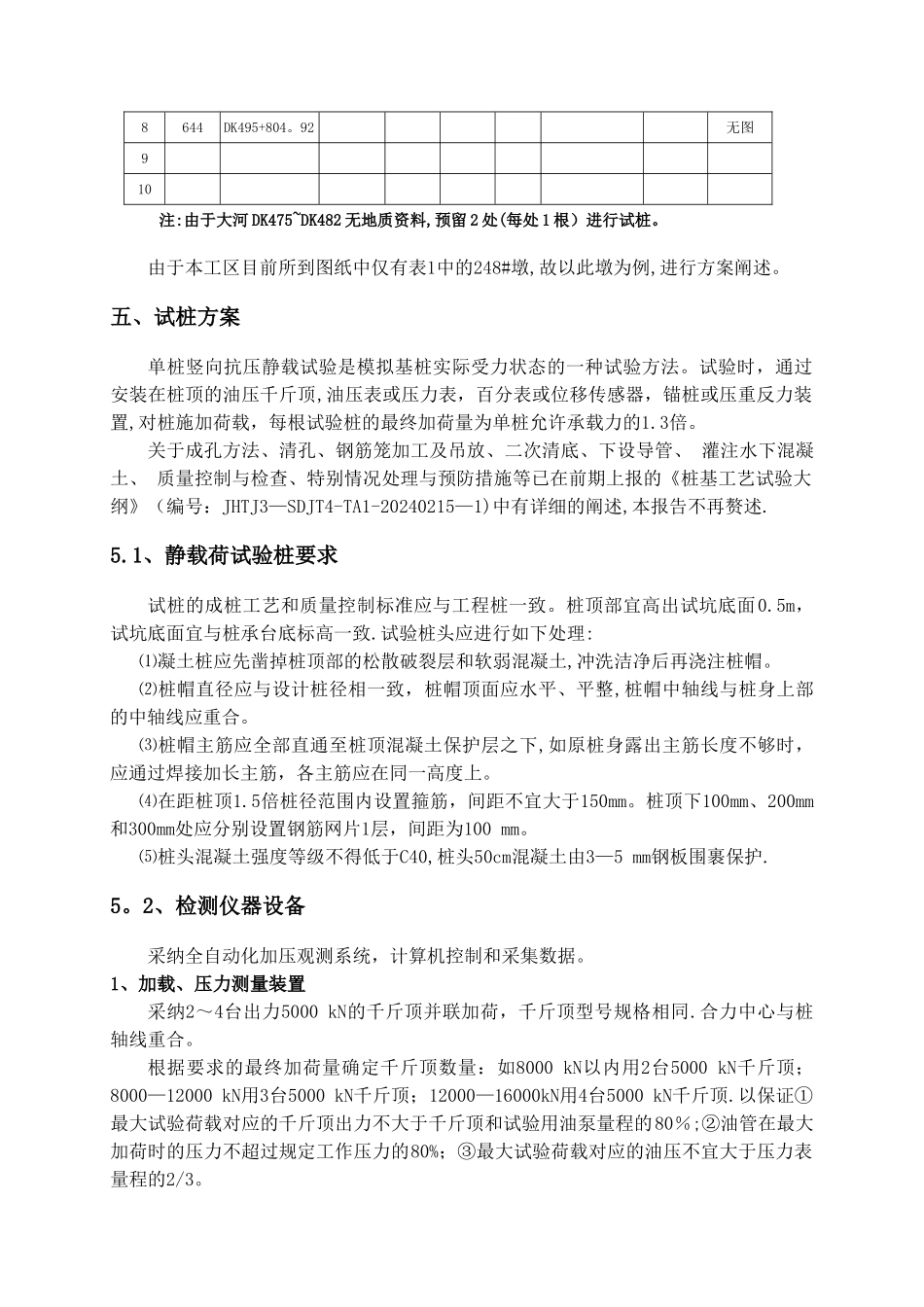

工程试桩方案_第3页
3/9
新建京沪高速铁路土建工程JHTJ—3 标段四工区大汶河特大桥工程试桩方案中国水电集团京沪高速铁路土建工程三标段项目经理部四工区二 00 八年三月二十四日目 录一、工程概况 1二、试验目的、要求 1 三、试验依据 1 四、试验地点的选择 1 五、试桩方案 2 5 。 1 、静载荷试验桩要求 2 5 。 2 、检测仪器设备 2 5 。 3 、试验设备安装 3 5 。 4 、现场检测 4 5.5 、试验数据分析及检测报告提交 5 六、基桩静载荷试验锚桩抗拔力计算 5 七、施工组织 6 八、施工安全保障措施: 7 九、现场文明施工管理措施 8 十、附静载试验图片 8 一、工程概况大汶河特大桥位于山东省泰安市与宁阳县交界处的大汶口镇以东约1km处桥长21.14km,本桥中心里程DK488+422。33,全桥长21148m。基础采纳明挖和钻孔桩基础。依据铁道第三设计院集团有限公司下发的《关于发送京沪高速铁路桥梁工程试桩的函》(三设桥梁函〔2024〕40号)文件;本工区共有10根试验桩。二、试验目的、要求试验目的:通过钻孔桩的单桩慢速维持荷载法试验,验证桩的承载力。试验要求:满足现行国家有关法律规范的要求、建设方和设计提出的要求。三、试验依据1、铁道第三设计院集团有限公司下发的《关于发送京沪高速铁路桥梁工程试桩的函》(三设桥梁函〔2024〕40号)文件;2、铁道第三勘察设计院集团有限公司编制的《北京至上海新建高速铁路工程通用设计图·北京至徐州段桩基检测布置图和工程试桩原则》(京沪桥通-31)。3、《建筑桩基检测技术法律规范》(JGJ106-2024);4、《京沪高速铁路工程质量无损检测实施细则》;5、《铁路桥涵地基和基础设计法律规范》(TB10002.5——2024);6、工程地质勘察资料; 其它相关行业标准及关于检测的具体要求.四、试验地点的选择依据铁道第三设计院集团有限公司下发的《关于发送京沪高速铁路桥梁工程试桩的函》(三设桥梁函〔2024〕40号)文件;本工区共有10根试验桩.详见表1表1序号墩号里程桩底高程(m)桩长(m)桩径(m)基桩根数单桩允许承载力(kN)混凝土标号备注1248DK483+085。6179.077121。25126404。7C302303DK484+860。86无图3339DK486+053。80无图4392DK487+759。95无图5431DK489+003.57无图6514DK491+718。42无图7559DK493+046.80无图8644DK495+804。92无图910注:由于大河 DK475~DK482 无地质资料,预留 2 处(每处 1 根)进行试桩。由于本工区目前所到图纸中仅有表1中的248#墩,故以此墩为例,进行方案阐述。...
