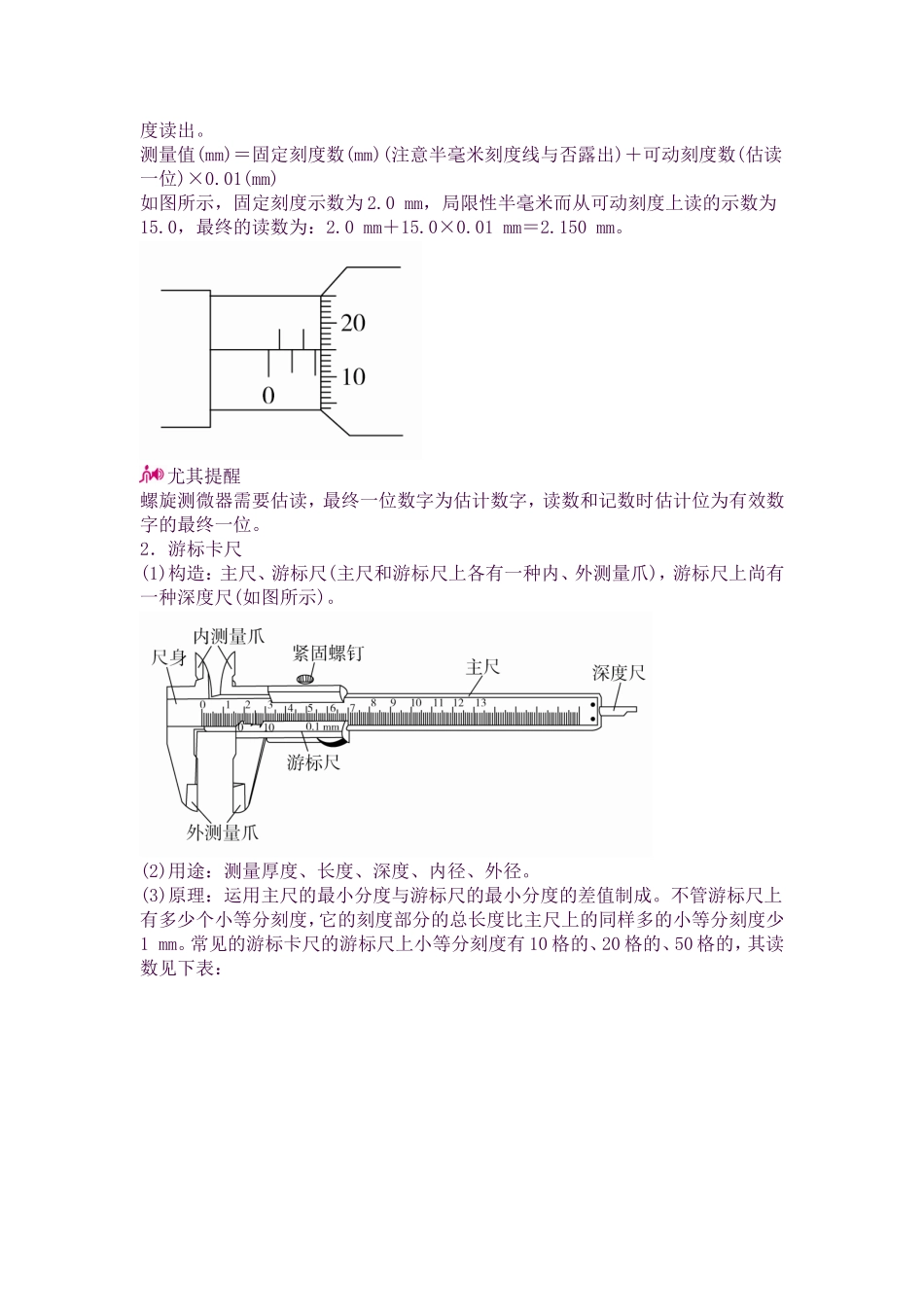

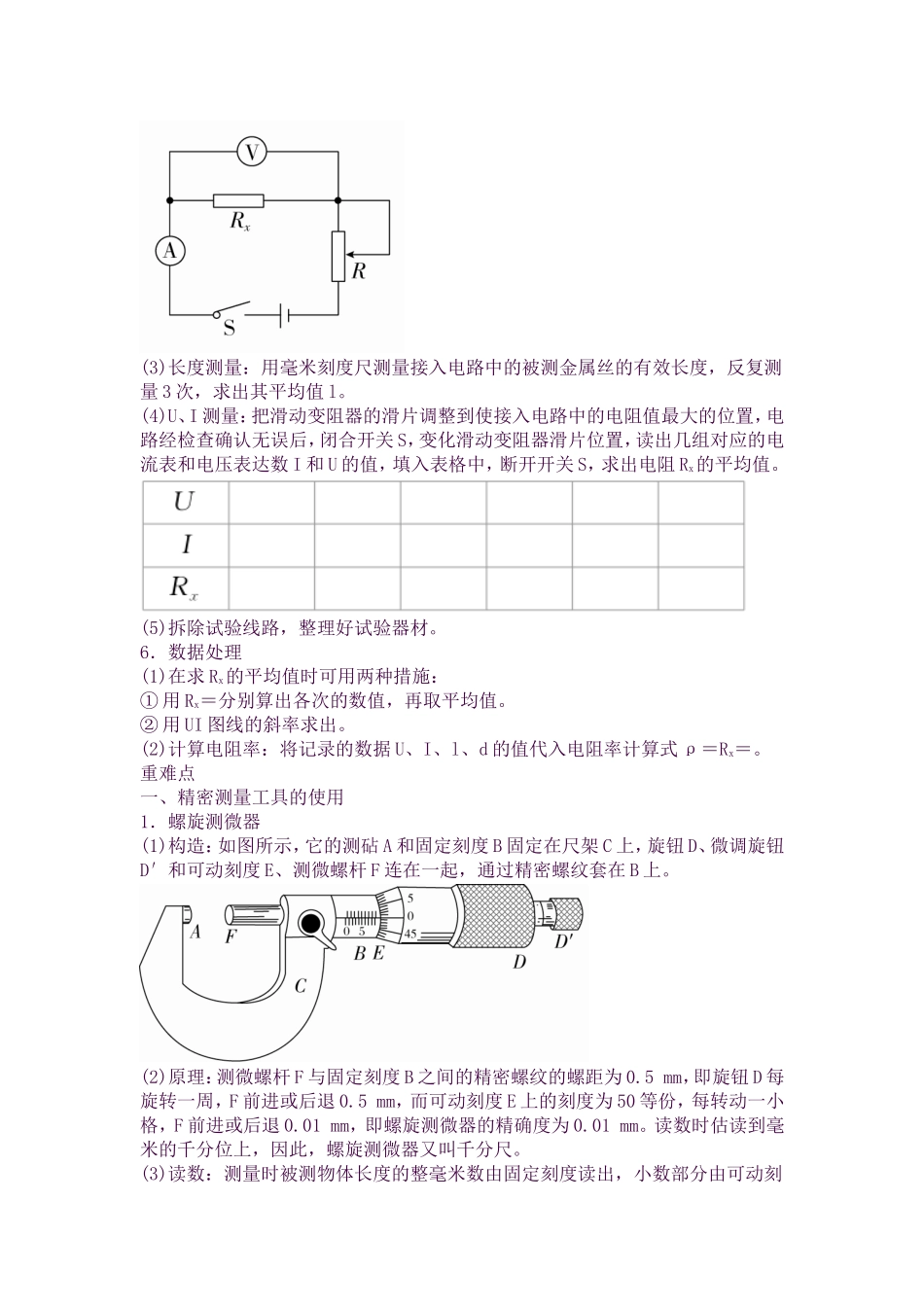

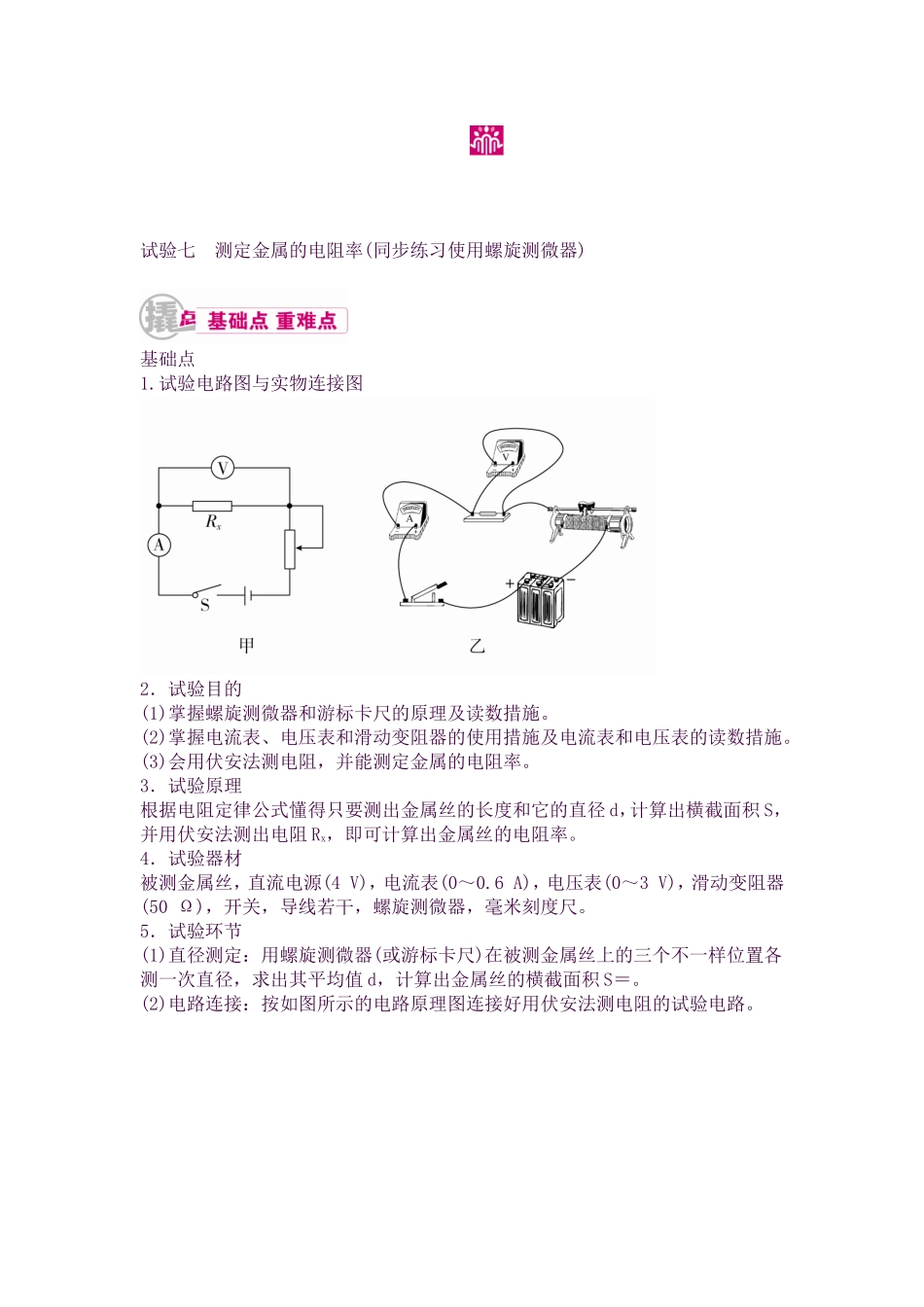

试验七 测定金属的电阻率(同步练习使用螺旋测微器)基础点1.试验电路图与实物连接图2．试验目的(1)掌握螺旋测微器和游标卡尺的原理及读数措施。(2)掌握电流表、电压表和滑动变阻器的使用措施及电流表和电压表的读数措施。(3)会用伏安法测电阻，并能测定金属的电阻率。3．试验原理根据电阻定律公式懂得只要测出金属丝的长度和它的直径 d，计算出横截面积 S，并用伏安法测出电阻 Rx，即可计算出金属丝的电阻率。4．试验器材被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺。5．试验环节(1)直径测定：用螺旋测微器(或游标卡尺)在被测金属丝上的三个不一样位置各测一次直径，求出其平均值 d，计算出金属丝的横截面积 S＝。(2)电路连接：按如图所示的电路原理图连接好用伏安法测电阻的试验电路。(3)长度测量：用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量 3 次，求出其平均值 l。(4)U、I 测量：把滑动变阻器的滑片调整到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关 S，变化滑动变阻器滑片位置，读出几组对应的电流表和电压表达数 I 和 U 的值，填入表格中，断开开关 S，求出电阻 Rx的平均值。(5)拆除试验线路，整理好试验器材。6．数据处理(1)在求 Rx的平均值时可用两种措施：① 用 Rx＝分别算出各次的数值，再取平均值。② 用 UI 图线的斜率求出。(2)计算电阻率：将记录的数据 U、I、l、d 的值代入电阻率计算式 ρ＝Rx＝。重难点一、精密测量工具的使用1．螺旋测微器(1)构造：如图所示，它的测砧 A 和固定刻度 B 固定在尺架 C 上，旋钮 D、微调旋钮D′和可动刻度 E、测微螺杆 F 连在一起，通过精密螺纹套在 B 上。(2)原理：测微螺杆 F 与固定刻度 B 之间的精密螺纹的螺距为 0.5 mm，即旋钮 D 每旋转一周，F 前进或后退 0.5 mm，而可动刻度 E 上的刻度为 50 等份，每转动一小格，F 前进或后退 0.01 mm，即螺旋测微器的精确度为 0.01 mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。(3)读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出。测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线与否露出)＋可动刻度数(估读一位)×0.01(mm)如图所示，固定刻度示数为 2.0 mm，局限性半毫米而从可动刻度上读的示数为15.0，最终的读数为：2...
