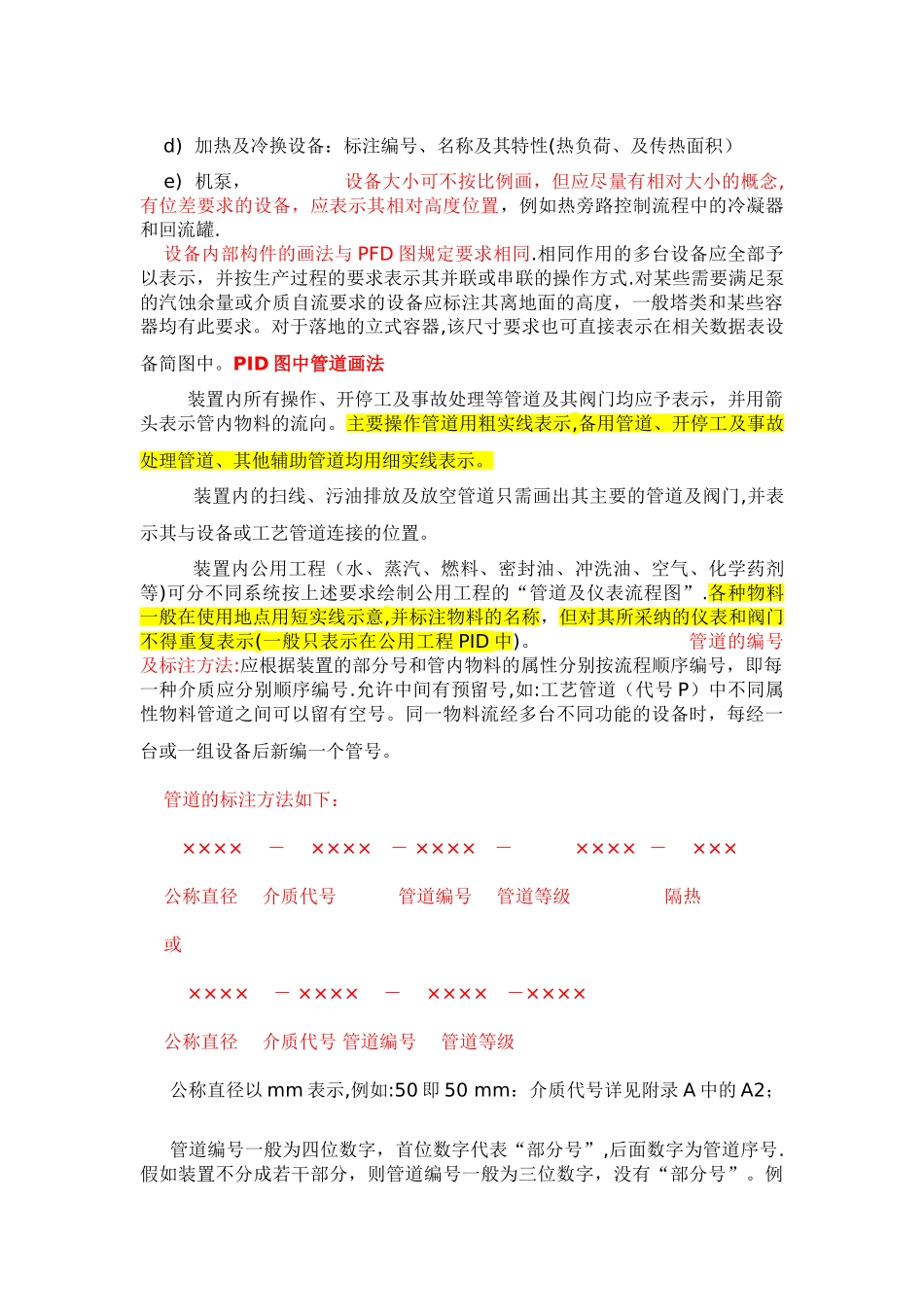

工艺流程图绘制方法——PID 图 2管道和仪表流程图又称为 P ＆ ID 6 工艺流程表示标准 15 工艺流程图绘制方法——PID 图PID 图图纸规格 采纳 1 号图纸规格（594 mm×841 mm)，并用多张 1 号图分开表示。每张图纸的有关部分均应相互衔接,完善地表示出整个生产过程.少数物流和控制关系来往密切且内容较多，表示在一张 1 号图中太挤的情况下,可按图纸延长的标准加长 1/4 或 1/2。 PID 图的内容 应根据工艺流程图和公用工程流程图的要求,详细地表示装置的全部设备、仪表、管道和其他公用工程设施,具体内容如下： a) 全部设备； b） 全部仪表（包括控制、测量及计算机联结）； c) 所有管道、阀门（低高点放空除外)、安全阀、大小头及部分法兰； d） 公用工程设施、取样点、吹扫接头； e) 工艺、仪表、安装等特别要求.PID 图中设备画法 编号 例如 E-1 由三台换热器并联操作，其编号分别为 E—1A,E—1B,E—1C（或 E-1A/B/C）；如 P—1 为两台泵（一台操作，一台备用）,其编号为 P-1A，P—1B（或 P-1A/B)。 用细实线画出装置全部操作和备用的设备,在设备的邻近位置(上下左右均可)注明编号（下画一粗实线）、名称及主体尺寸或主要特性。编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2。4.2 规定相同。但同一作用的设备由多台组成（或备用）时，可在编号数字后加 A，B，C。 设备的主体尺寸或特性的标注方法按不同外型或特性规定如下: a） 立式圆筒型：内径 ID×切线至切线高 T/T，mm， b） 卧式圆筒型:内径 ID×切线至切线长 T/T，mm， c） 长方型：长×宽×高，mm， d) 加热及冷换设备：标注编号、名称及其特性(热负荷、及传热面积） e) 机泵， 设备大小可不按比例画，但应尽量有相对大小的概念,有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐. 设备内部构件的画法与 PFD 图规定要求相同.相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式.对某些需要满足泵的汽蚀余量或介质自流要求的设备应标注其离地面的高度，一般塔类和某些容器均有此要求。对于落地的立式容器,该尺寸要求也可直接表示在相关数据表设备简图中。PID 图中管道画法 装置内所有操作、开停工及事故处理等管道及其阀门均应予表示，并用箭头表示管内物料的流向。主要操作管道用粗实线表示,备用管道、开停工及事故处理管道、其他辅助管道...
