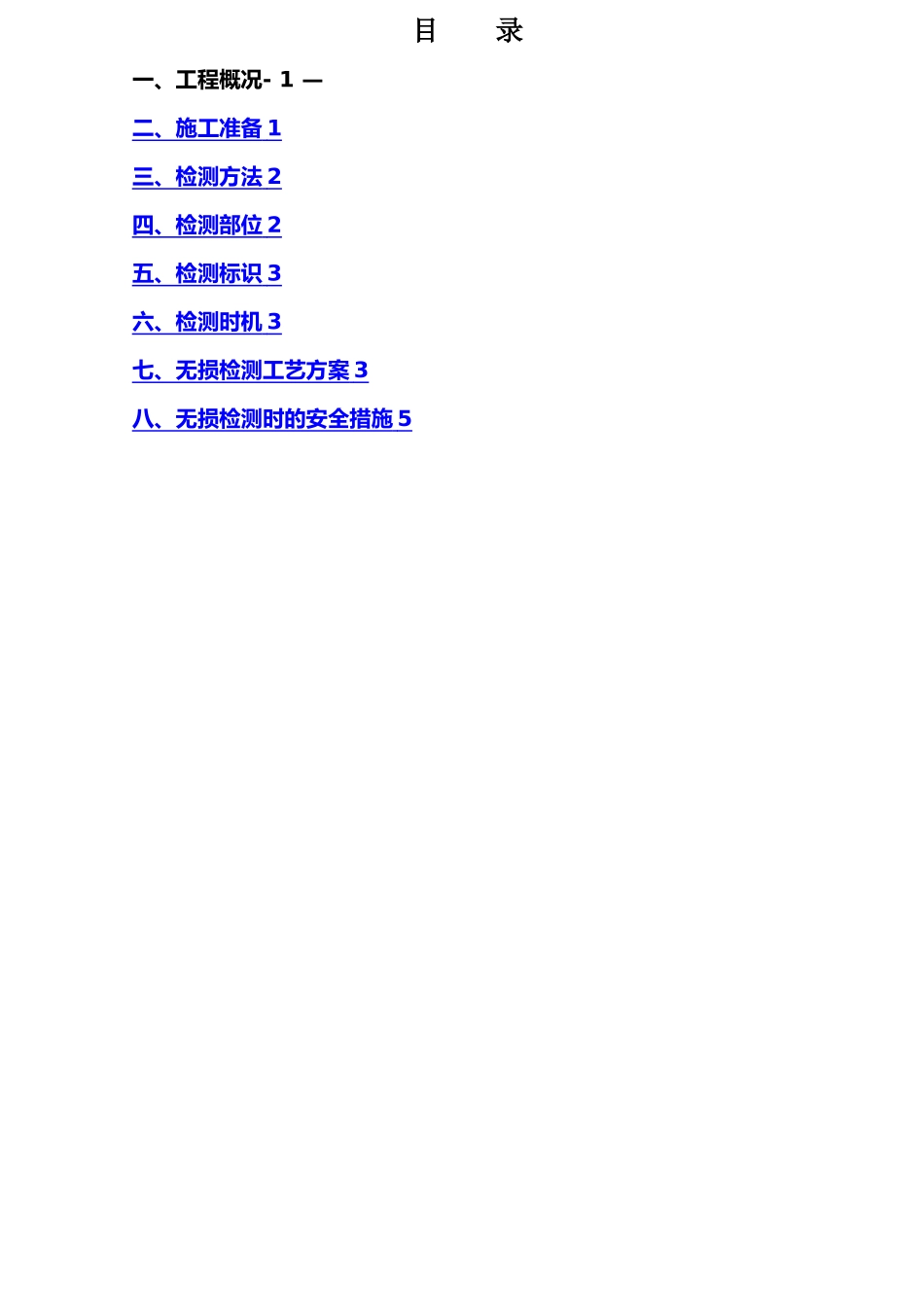

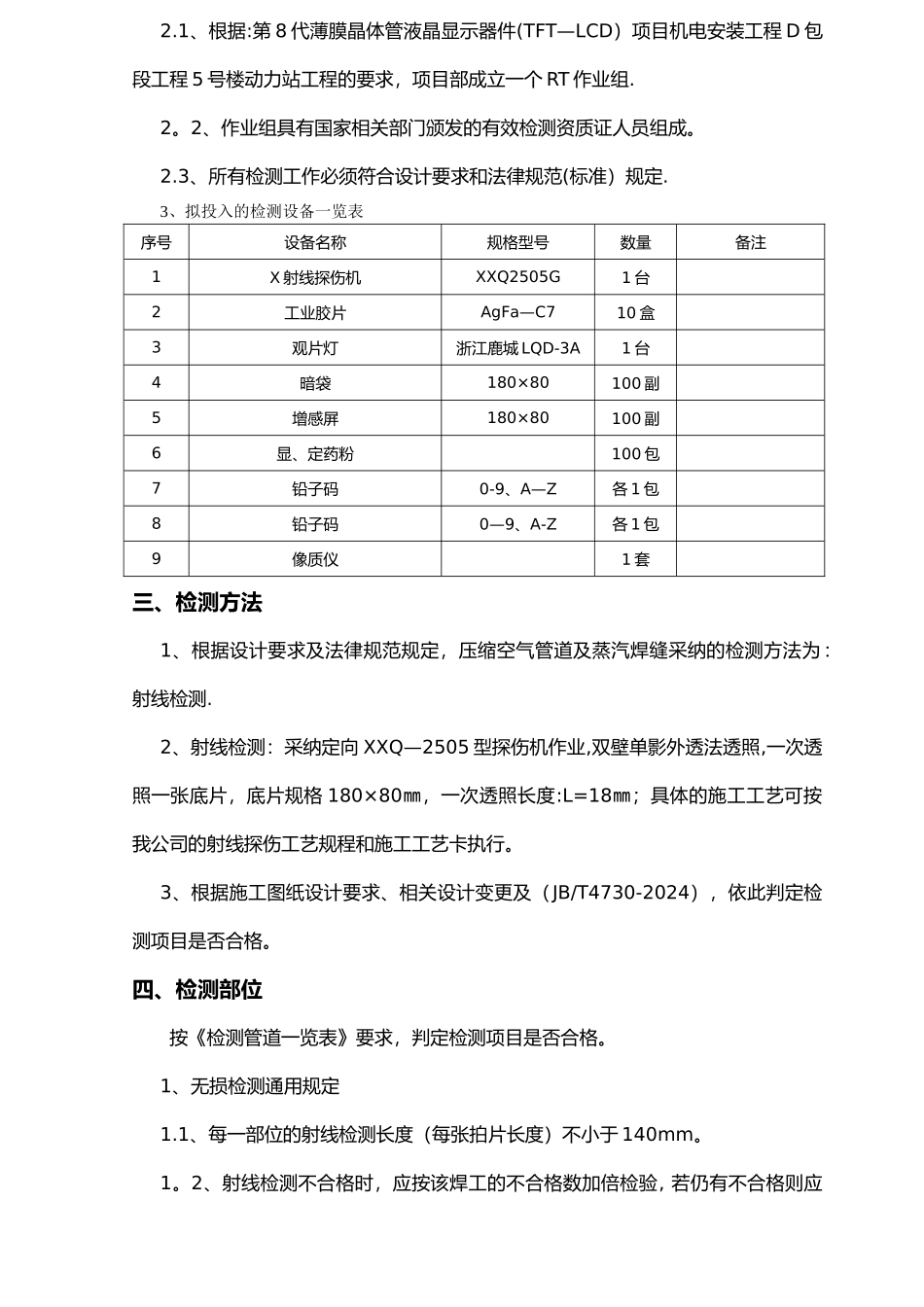

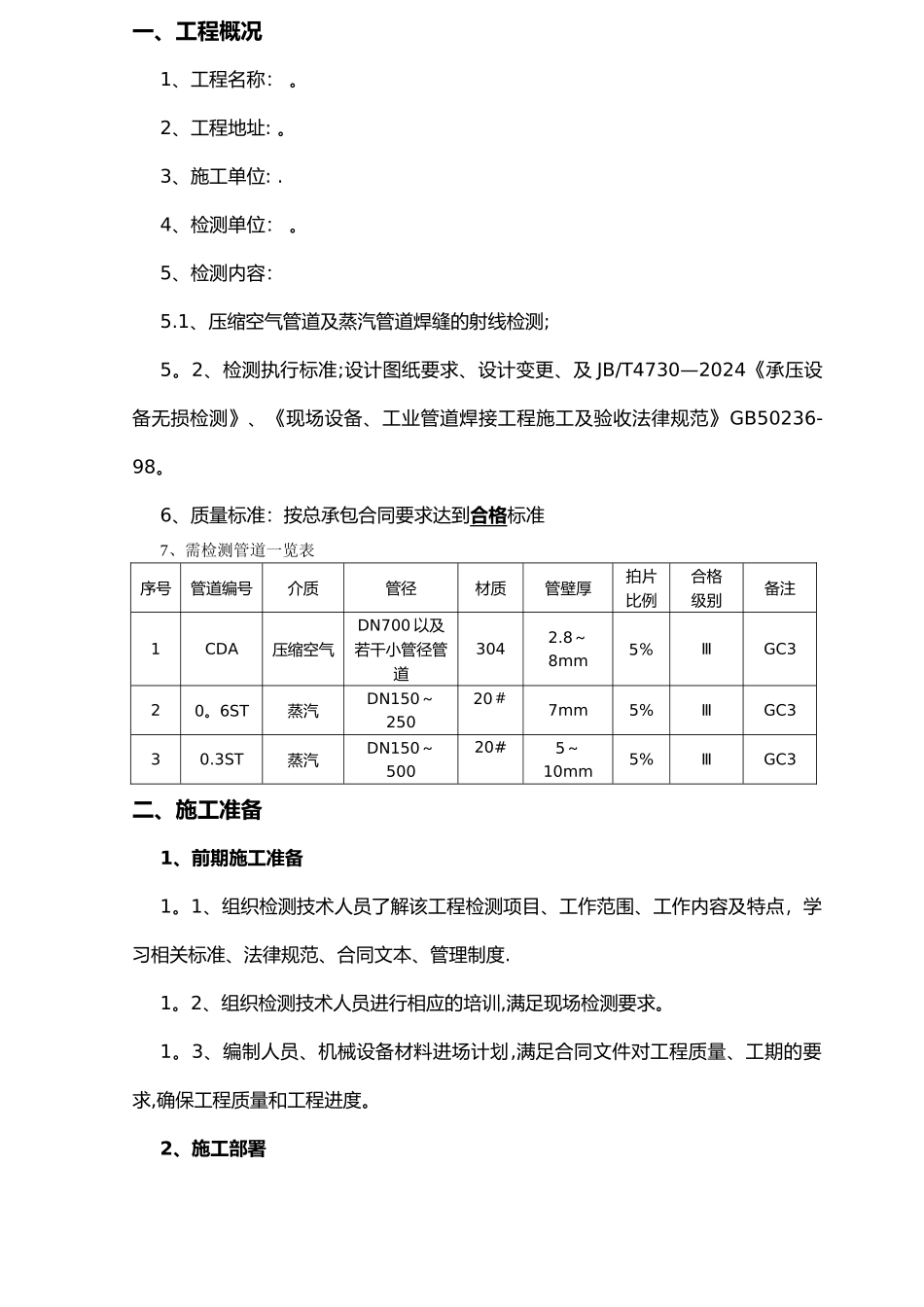

目 录一、工程概况- 1 —二、施工准备 1 三、检测方法 2 四、检测部位 2 五、检测标识 3 六、检测时机 3 七、无损检测工艺方案 3 八、无损检测时的安全措施 5 一、工程概况1、工程名称： 。2、工程地址: 。3、施工单位: .4、检测单位： 。5、检测内容：5.1、压缩空气管道及蒸汽管道焊缝的射线检测;5。2、检测执行标准;设计图纸要求、设计变更、及 JB/T4730—2024《承压设备无损检测》、《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98。6、质量标准：按总承包合同要求达到合格标准7、需检测管道一览表序号管道编号介质管径材质管壁厚拍片比例合格 级别备注1CDA压缩空气DN700 以及若干小管径管道3042.8～8mm5％ⅢGC320。6ST蒸汽DN150～25020＃7mm5%ⅢGC330.3ST蒸汽DN150～50020#5～10mm5%ⅢGC3二、施工准备1、前期施工准备1。1、组织检测技术人员了解该工程检测项目、工作范围、工作内容及特点，学习相关标准、法律规范、合同文本、管理制度.1。2、组织检测技术人员进行相应的培训,满足现场检测要求。1。3、编制人员、机械设备材料进场计划,满足合同文件对工程质量、工期的要求,确保工程质量和工程进度。2、施工部署2.1、根据:第 8 代薄膜晶体管液晶显示器件(TFT—LCD）项目机电安装工程 D 包段工程 5 号楼动力站工程的要求，项目部成立一个 RT 作业组.2。2、作业组具有国家相关部门颁发的有效检测资质证人员组成。2.3、所有检测工作必须符合设计要求和法律规范(标准）规定.3、拟投入的检测设备一览表序号设备名称规格型号数量备注1X 射线探伤机XXQ2505G1 台2工业胶片AgFa—C710 盒3观片灯浙江鹿城 LQD-3A1 台4暗袋180×80100 副5增感屏180×80100 副6显、定药粉100 包7铅子码0-9、A—Z各 1 包8铅子码0—9、A-Z各 1 包9像质仪1 套三、检测方法1、根据设计要求及法律规范规定，压缩空气管道及蒸汽焊缝采纳的检测方法为：射线检测.2、射线检测：采纳定向 XXQ—2505 型探伤机作业,双壁单影外透法透照,一次透照一张底片，底片规格 180×80㎜，一次透照长度:L=18㎜；具体的施工工艺可按我公司的射线探伤工艺规程和施工工艺卡执行。3、根据施工图纸设计要求、相关设计变更及（JB/T4730-2024），依此判定检测项目是否合格。四、检测部位按《检测管道一览表》要求，判定检测项目是否合格。1、无损检测通用规定1.1、每一部位的射线检测长度（每张拍片长度）不小于 140mm。1。2、射线检测不合...
