市政工程HDPE承插式双壁缠绕管试验段施工方案

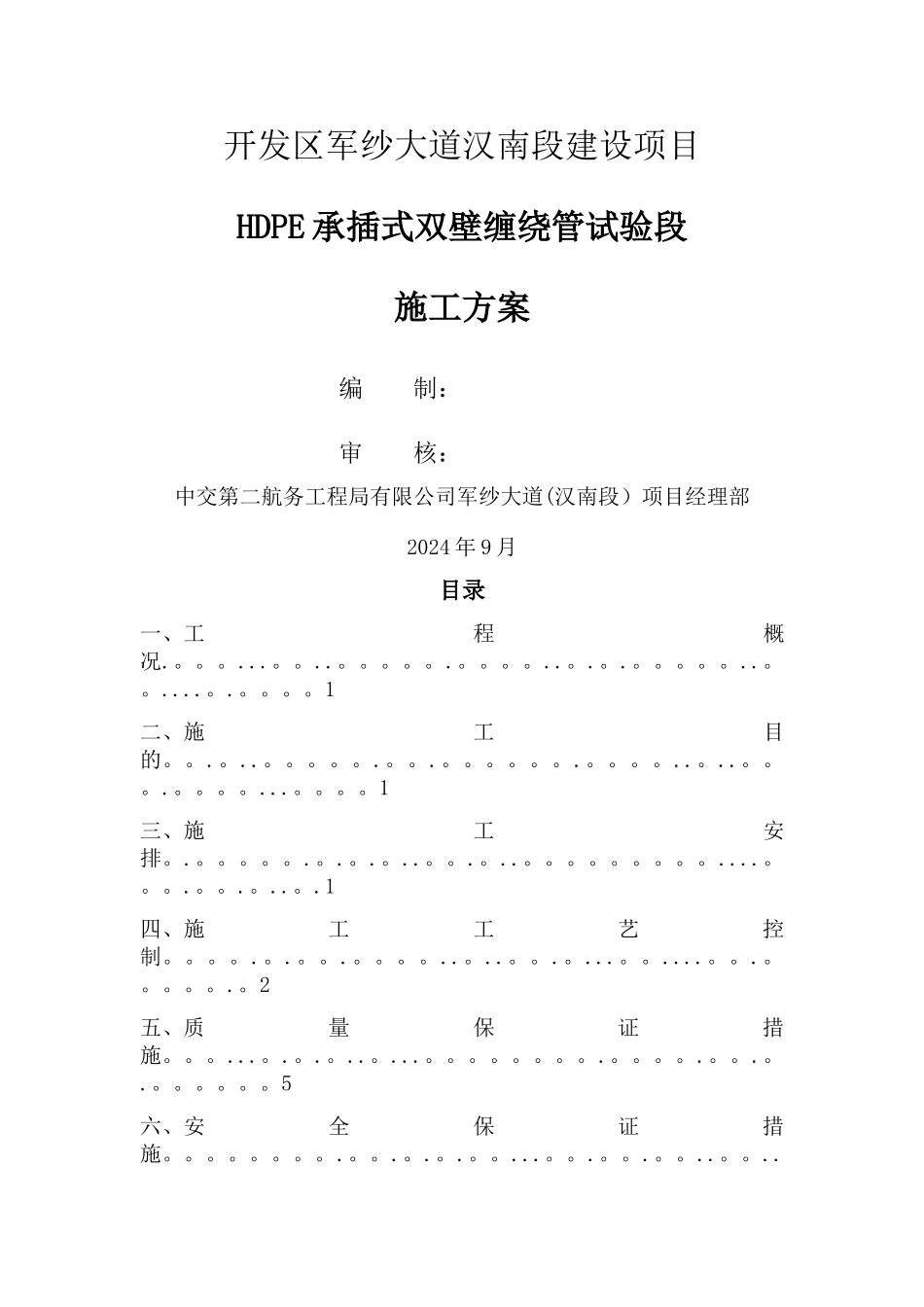

开发区军纱大道汉南段建设项目HDPE 承插式双壁缠绕管试验段施工方案 编 制： 审 核：中交第二航务工程局有限公司军纱大道(汉南段）项目经理部2024 年 9 月目录一、工程概况.。。。...。。..。。。。。.。。。。..。.。.。。。。。..。。....。.。。。。1二、施工目的。。.。..。。。。。.。。.。。。。。。.。。。。..。..。。。.。。。。...。。。。1三、施工安排。.。。。。。.。.。.。..。。.。..。。。。。。。。。....。。。.。。.。..。.1四、施工工艺控制。。。。.。.。。.。。。。..。..。。.。...。。....。。.。。。。。.。2五、质量保证措施。。。...。.。.。..。...。。。。。。。。.。。。。.。。.。.。。。。。。5六、安全保证措施。。。。。。。。.。。.。.。.。。...。。.。。.。。..。。...。。.。。.5七、文明施工及环境保护措施。。。。。。。。.。..。。。..。......。.。.。.。.5一、工程概况开发区军纱大道汉南段建设项目包含两条道路，分别为：军纱大道汉南段和金河北路.军纱大道（汉洪高速以北段）及金河北路无雨水规划的路段，雨水就近排入附近河沟和水系.军纱大道(汉洪高速以南段）雨水设计排向基本遵守规划排向，在 K5+920 乌金河箱涵处增设排出口雨水就近排入其中。军纱大道汉南段和金河北路单侧敷设污水管道。根据《汉南区新城组群控制性详细规划导则》中军纱大道汉南段和金河北路污水管道服务区域的资料，管径 d600 已能满足污水排放需求，故本次设计军纱大道（汉洪高速以南段）管径选为 d600，坡度为 1‰;本工程项目所处地区水系丰富,北临通顺河,南邻乌金河-牛海湖—马影河,多条支流（沟渠)穿越本次设计道路范围,设计污水管接入污水处理厂要穿越 6 条水系，具体为金河北路 K1+144 处渠道、军纱大道 K5+032处渠道、K5+473 处渠道、 K5+920 处乌金河、牛海湖,马影河。污水在穿越这些水系之后，已不能以重力流接入马影河南的现状污水主管。 因此,须设置军纱污水泵站（本次设计不包含），军纱大道设计污水管排至马影河大道，经泵站提升后接入兴五路 d2000 污水主管道,之后进入位于兴五路的汉南污水处理厂。雨、污水干管道管径 d≤800mm，采纳 HDPE 承插式双壁缠绕管,橡胶圈接口，砂石基础。管道覆土厚度不大于 3m,采纳环刚度 SN≥8kN/m2；管道覆土厚度在3-5m 之 间 ， 采 纳 环 刚 度 SN≥10kN/m2 ； 管 道 覆 土 厚 度 5—8m, 采 纳 环 刚 度SN≥12.5kN/m2.雨水...
