市政工程测量监理细则

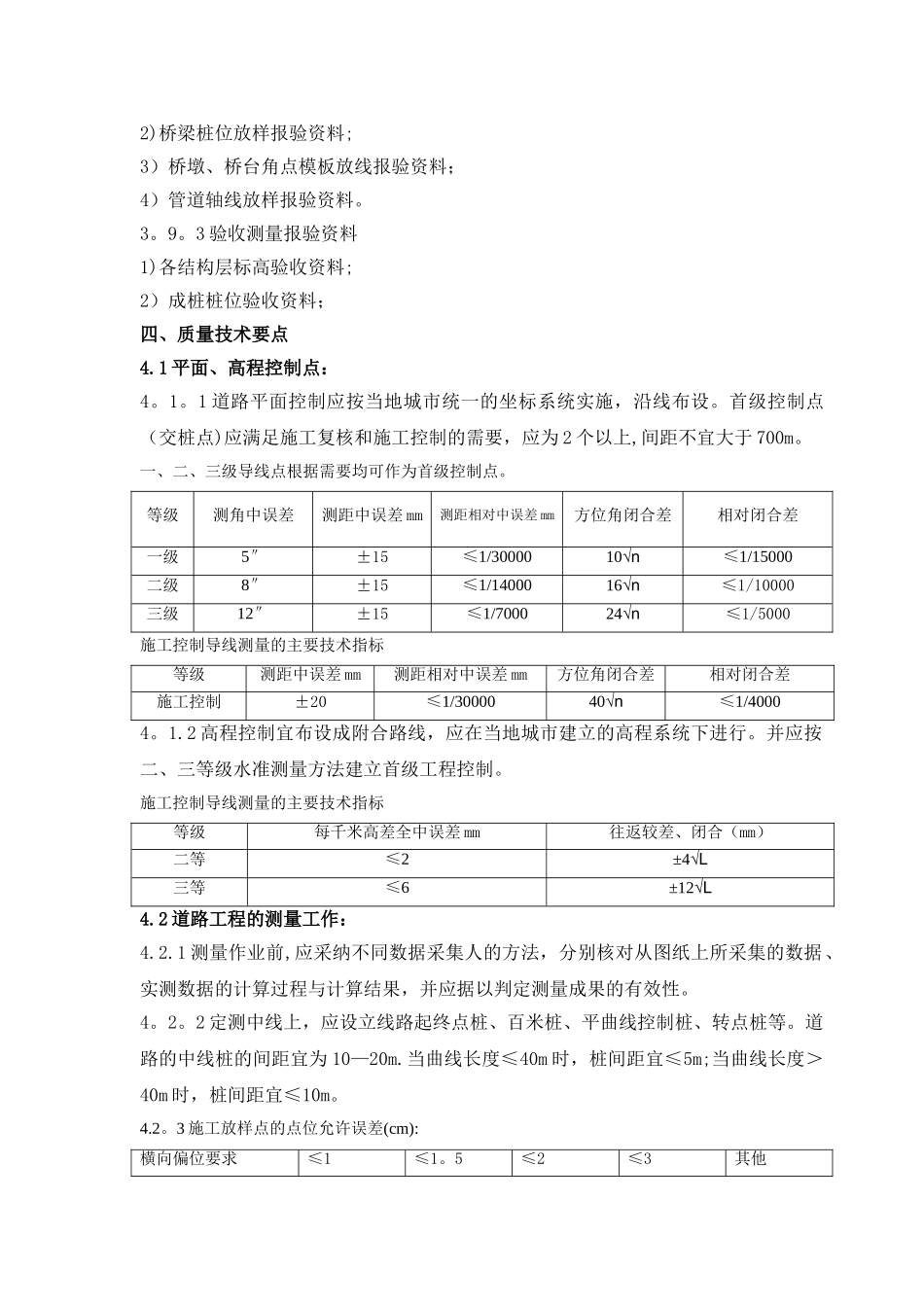

南通高新技术产业开发区金正路（金桥路—银河西路）工程 编号：监 XZ－施工测量监理实施细则内容提要：1、工程概况2、质量控制标准3、监理工作流程4、质量技术要点5、质量监控点及监理措施6、测量作业安全监理7、其他 监理工程师：总监理工程师：镇江市兴华工程建设监理有限责任公司南通高新技术产业开发区金正路（金桥路—银河西路）工程监理部二〇一七年六月施工测量监理实施细则一、工程概况与测量工作的特点二、质量控制标准《工程测量法律规范》（GB50026—2024)《城镇道路工程施工验收法律规范》（CJJ1—2024）《城市桥梁工程施工与质量验收法律规范》（CJJ2-2024)《给水排水管道工程施工及验收法律规范》(GB50268-2024）三、监理工作流程3。1 审查承包方的施工组织设计中关于测量技术措施的内容,或测量专项施工方案，测量方案应由技术负责人审核确认。3。2 检查测量仪器是否满足施工控制的要求，测量仪器是否经过年度鉴定。（全站仪、水准仪等一般测量仪器为一年一检）3.3 检查承包商的质量保证体系是否完善,测量放样是否有专人负责，是否有合格的自检、复核制度，测量人员是否具备相应的专业技术资质.是否采纳正规记录手簿、表式.3。4 基准点的移交一般由监理工程师向承包人交桩.监理移交后应督促施工承包单位在收到上述基准数据后进行复检验算。若对该数据有异议，应在复测后及时报告监理单位，共同进行核实。核实后的数据应经设计单位确认后,监理单位重新以书面形式提供。不符合不符合符合符合3.5 督促施工单位对工程控制点定期进行复测，在有可能受外界影响发生变化的情况下，应增加复测频率,一旦发生移动或损坏,承包人应立即报告监理单位,并共同协商补设或移置.修复后的控制点必须达到原控制点的精度.3。7 监理应对承包人布设的控制网点进行 100％复核,未经监理人员认可的各类水准点、导线点不准使用,各导线点或水准点应明确标明并备有书面记录资料.3.8 检查承包人提交的测量放样资料，监理可以使用承包人的施工控制网自行进行检查放样测量,亦可要求承包人在监理人的直接监督下进行复核对比测量.当复测中发现有错误时，承包人必须根据监理人指示进行修正或补测。3。9 督促、检查承包人报验的测量资料3。9。1 平面、高程控制网测量：1)控制网点布置图、水准测量路线图；2）外业观测资料(观测记录)。3）内业计算和成果资料（导线、水准平差计算)3.9.2 放样测量报验资料1)道路中线放样报验资料。业主书面移交原始测量控制点...
