市政电力工程施工方案

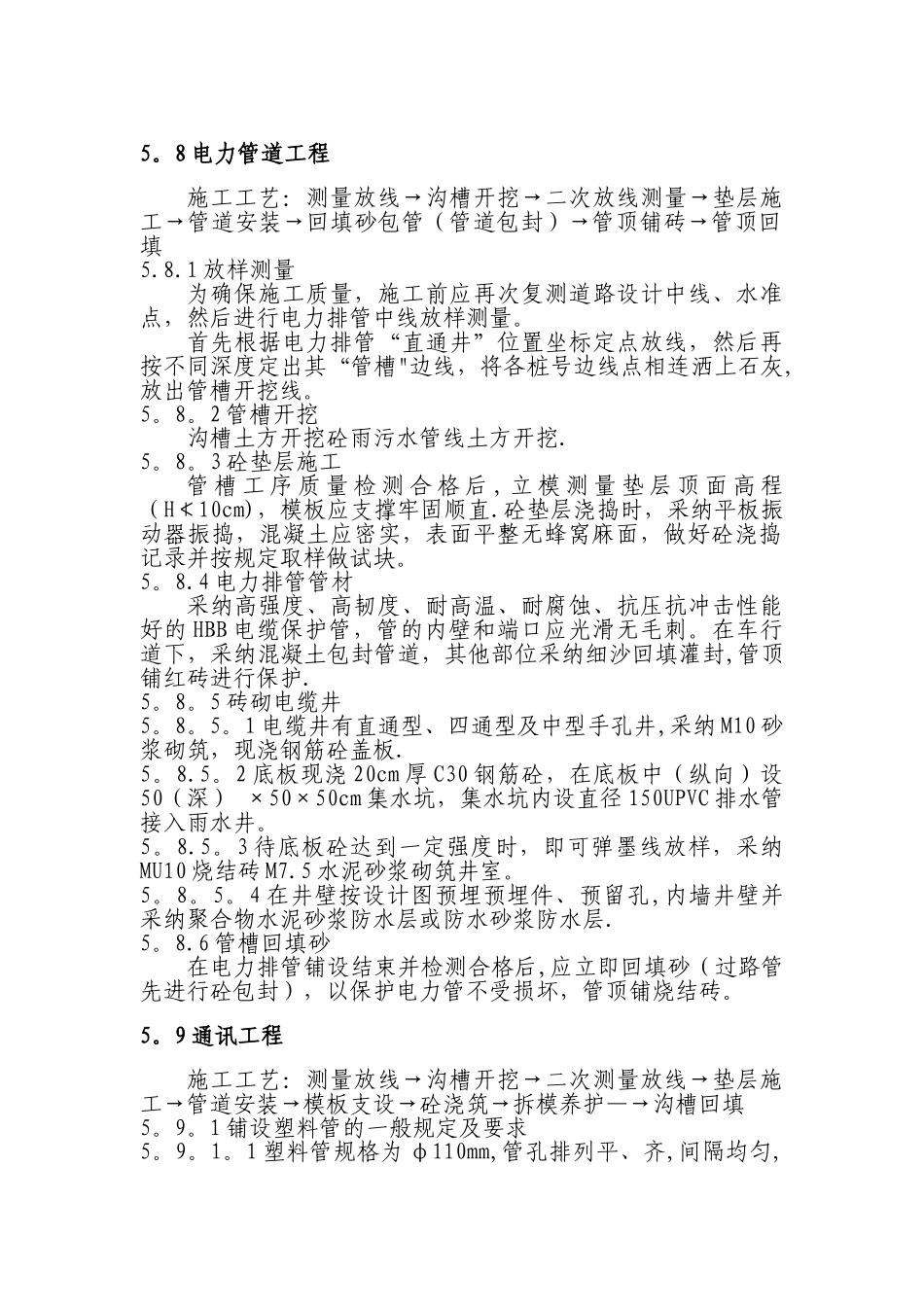

5。8 电力管道工程施工工艺：测量放线→沟槽开挖→二次放线测量→垫层施工→管道安装→回填砂包管（管道包封）→管顶铺砖→管顶回填5.8.1 放样测量为确保施工质量，施工前应再次复测道路设计中线、水准点，然后进行电力排管中线放样测量。首先根据电力排管“直通井”位置坐标定点放线，然后再按不同深度定出其“管槽"边线，将各桩号边线点相连洒上石灰,放出管槽开挖线。5。8。2 管槽开挖沟槽土方开挖砼雨污水管线土方开挖.5。8。3 砼垫层施工管 槽 工 序 质 量 检 测 合 格 后 , 立 模 测 量 垫 层 顶 面 高 程（H≮10cm)，模板应支撑牢固顺直.砼垫层浇捣时，采纳平板振动器振捣，混凝土应密实，表面平整无蜂窝麻面，做好砼浇捣记录并按规定取样做试块。5。8.4 电力排管管材采纳高强度、高韧度、耐高温、耐腐蚀、抗压抗冲击性能好的 HBB 电缆保护管，管的内壁和端口应光滑无毛刺。在车行道下，采纳混凝土包封管道，其他部位采纳细沙回填灌封,管顶铺红砖进行保护.5。8。5 砖砌电缆井5。8。5。1 电缆井有直通型、四通型及中型手孔井,采纳 M10 砂浆砌筑，现浇钢筋砼盖板.5。8.5。2 底板现浇 20cm 厚 C30 钢筋砼，在底板中（纵向）设50（深） ×50×50cm 集水坑，集水坑内设直径 150UPVC 排水管接入雨水井。5。8.5。3 待底板砼达到一定强度时，即可弹墨线放样，采纳MU10 烧结砖 M7.5 水泥砂浆砌筑井室。5。8。5。4 在井壁按设计图预埋预埋件、预留孔,内墙井壁并采纳聚合物水泥砂浆防水层或防水砂浆防水层.5。8.6 管槽回填砂在电力排管铺设结束并检测合格后,应立即回填砂（过路管先进行砼包封），以保护电力管不受损坏，管顶铺烧结砖。 5。9 通讯工程施工工艺：测量放线→沟槽开挖→二次测量放线→垫层施工→管道安装→模板支设→砼浇筑→拆模养护—→沟槽回填5。9。1 铺设塑料管的一般规定及要求5。9。1。1 塑料管规格为 φ110mm,管孔排列平、齐,间隔均匀,管间缝隙（指上、下，左、右之间）为 15mm，底层塑料管下侧与混凝土基础之间的垫层厚度为 15mm，它们的允许偏差要求不大于 15mm。5。9。1。2 塑料管的接续部位接顺.塑料管每隔 1。5m,安装管枕一组，取消骨架钢筋。5。9。1.3 铺设塑料管的管底垫层砂浆标号,应符合设计要求,垫层砂浆的饱满程度应不低于 95%，两行管之间的坚缝应填充1：2。5 砂浆，其填充白灰水泥砂浆的饱满程度不低于 90％。5。9.1。4 管底两侧抹 1:2.5 水泥砂浆，...
