市政管网及附属工程施工方案

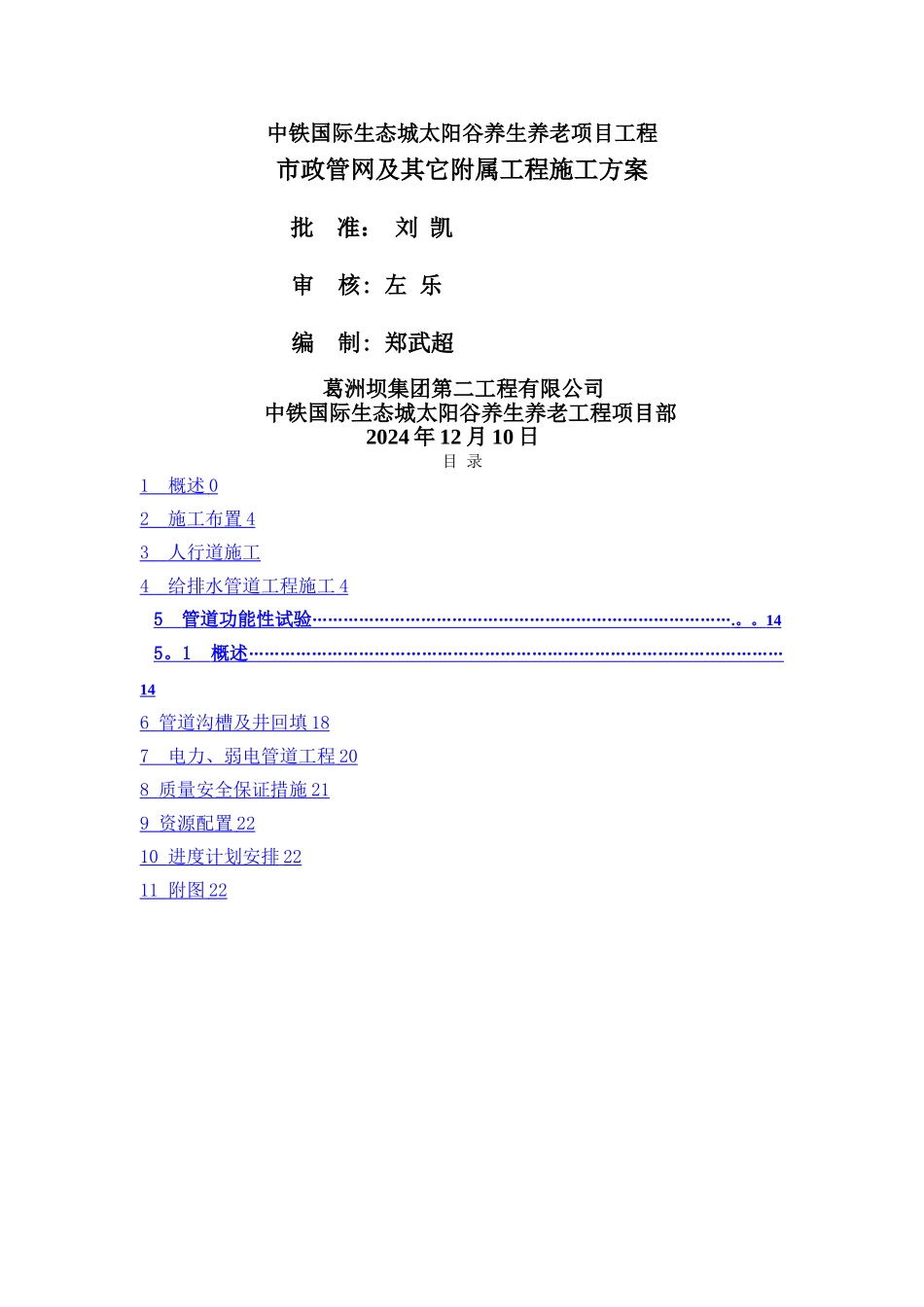

中铁国际生态城太阳谷养生养老项目工程市政管网及其它附属工程施工方案批 准： 刘 凯 审 核: 左 乐 编 制: 郑武超葛洲坝集团第二工程有限公司中铁国际生态城太阳谷养生养老工程项目部2024 年 12 月 10 日目 录1 概述 0 2 施工布置 4 3 人行道施工 4 给排水管道工程施工 4 5 管道功能性试验 ……………………………………………………………………… . 。。 14 5 。 1 概述 ………………………………………………………………………………………… 146 管道沟槽及井回填 18 7 电力、弱电管道工程 20 8 质量安全保证措施 21 9 资源配置 22 10 进度计划安排 22 11 附图 22 中铁国际生态城太阳谷养生养老工程项目3＃路人行道及附属工程施工方案1 概述由于 3＃路施工蓝图细化,施工内容及原图中诸多细部结构变动，本方案作为“3#路土建施工方案”的补充方案，主要阐述了给排水管网及其它附属工程的施工方法.给排水管网及其它附属工程主要包括：DN200×12 给水 PE 管埋设、DN100给水 PE 支管施工、地上式消火栓施工、阀门及阀门井施工；DN600HDPE 塑钢缠绕雨水排水管施工、DN200HDPE 塑钢缠绕雨水排水支管及水篦子施工、φ1000雨水检查井施工；DN500HDPE 塑钢缠绕污水排水管施工、DN300HDPE 塑钢缠绕污水排水支管施工、φ1000 污水检查井施工；通信管道埋设（沿路段采纳 HDPE2梅＋2 品管束，过路段采纳 HDPE1 梅＋1 品管束）、通信手孔施工；电力管道 C—PVC 管埋设、电力手孔施工及路灯基础及路灯电缆接地系统埋设施工等。其工程量如表 1—1 所示。表 1—1 3#路给排水管网及其它附属工程工程量表序号施工项目规格单位工程量备注一、给水系统1PE 管DN200m1002公称压力 1。0Mpa1.1沟槽石方开挖M³1166。2沟槽控制爆破1.2沟槽土方开挖M³2451。3基础包角碎石土垫层M³201。61.4碎石土回填土石比=5：5M³504压实度≥95%1.5碎石土回填土石比=5：5M³50.4压实度 87％2PE 管DN100m120公称压力 1.0Mpa2。1沟槽石方开挖M³140.4沟槽控制爆破2。2基础包角碎石土垫层M³171。42.3碎石土回填土石比=5:5M³428。5压实度≥95%2。4碎石土回填土石比=5：5M³42。9压实度 87%2。5管堵个163地上式消火栓SS100/65个103.1沟槽石方开挖M³26沟槽控制爆破3。2混凝土支墩400×400×100M³13。3卵石回填M³22.53。4管道碰头及打麻项1序号施工项目规格单位工程量备注3.5闸阀套筒座103.6砖砌...
