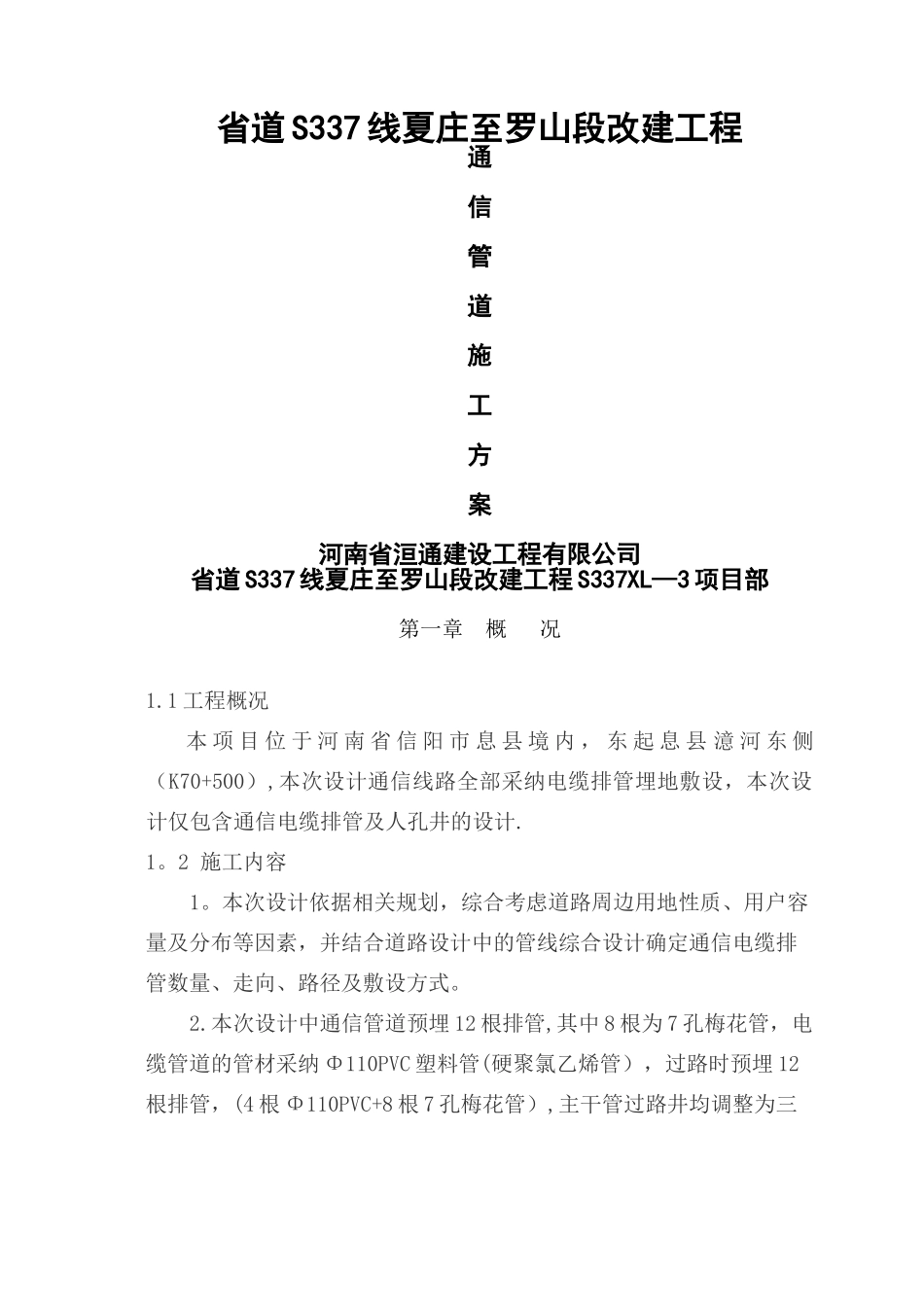

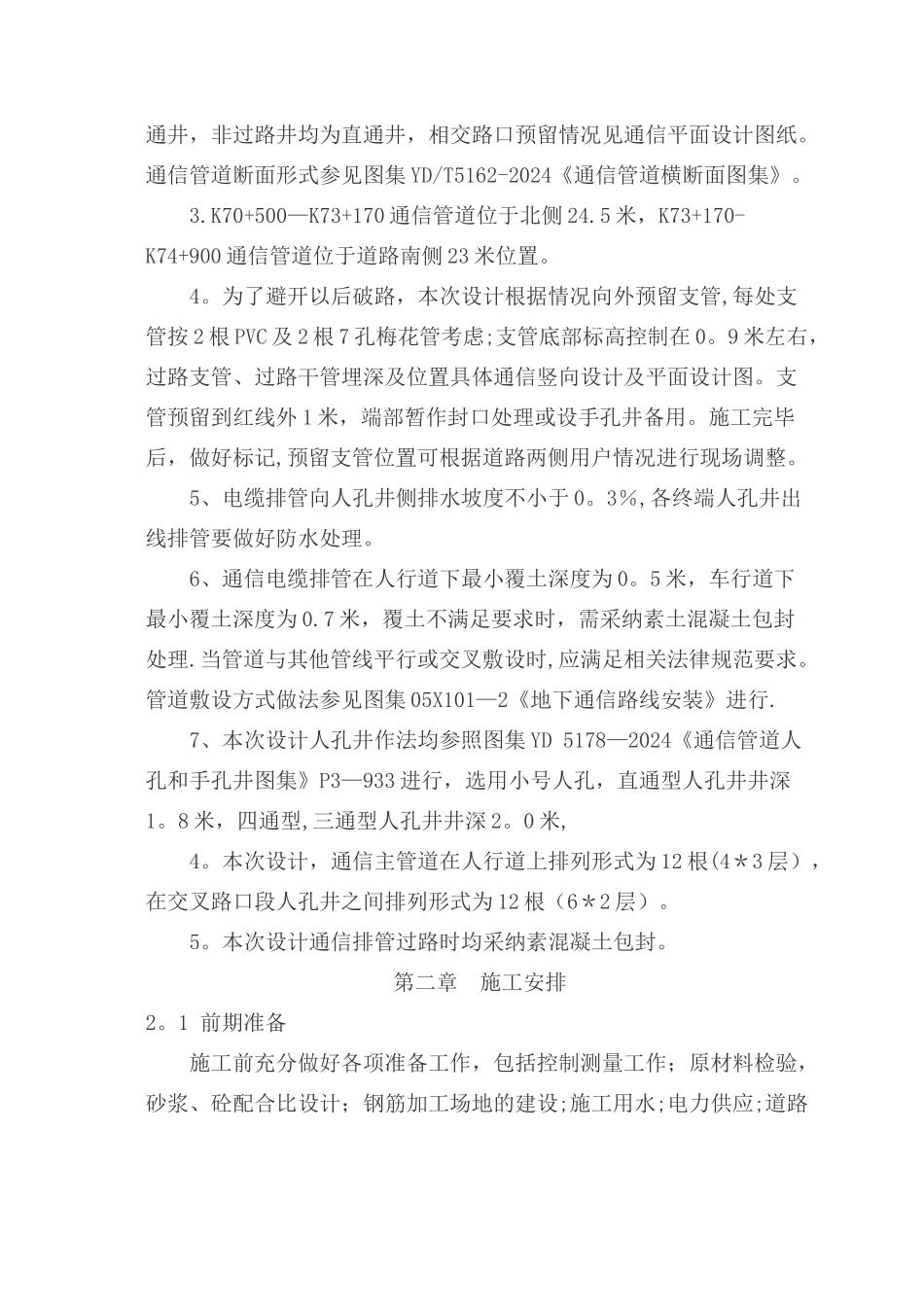

省道 S337 线夏庄至罗山段改建工程通信管道施工方案河南省洹通建设工程有限公司省道 S337 线夏庄至罗山段改建工程 S337XL—3 项目部第一章 概 况1.1 工程概况本 项 目 位 于 河 南 省 信 阳 市 息 县 境 内 ， 东 起 息 县 澺 河 东 侧（K70+500）,本次设计通信线路全部采纳电缆排管埋地敷设，本次设计仅包含通信电缆排管及人孔井的设计.1。2 施工内容1。本次设计依据相关规划，综合考虑道路周边用地性质、用户容量及分布等因素，并结合道路设计中的管线综合设计确定通信电缆排管数量、走向、路径及敷设方式。2.本次设计中通信管道预埋 12 根排管,其中 8 根为 7 孔梅花管，电缆管道的管材采纳 Φ110PVC 塑料管(硬聚氯乙烯管），过路时预埋 12根排管，(4 根 Φ110PVC+8 根 7 孔梅花管）,主干管过路井均调整为三通井，非过路井均为直通井，相交路口预留情况见通信平面设计图纸。通信管道断面形式参见图集 YD/T5162-2024《通信管道横断面图集》。3.K70+500—K73+170 通信管道位于北侧 24.5 米，K73+170-K74+900 通信管道位于道路南侧 23 米位置。4。为了避开以后破路，本次设计根据情况向外预留支管,每处支管按 2 根 PVC 及 2 根 7 孔梅花管考虑;支管底部标高控制在 0。9 米左右，过路支管、过路干管埋深及位置具体通信竖向设计及平面设计图。支管预留到红线外 1 米，端部暂作封口处理或设手孔井备用。施工完毕后，做好标记,预留支管位置可根据道路两侧用户情况进行现场调整。5、电缆排管向人孔井侧排水坡度不小于 0。3％,各终端人孔井出线排管要做好防水处理。6、通信电缆排管在人行道下最小覆土深度为 0。5 米，车行道下最小覆土深度为 0.7 米，覆土不满足要求时，需采纳素土混凝土包封处理.当管道与其他管线平行或交叉敷设时,应满足相关法律规范要求。管道敷设方式做法参见图集 05X101—2《地下通信路线安装》进行.7、本次设计人孔井作法均参照图集 YD 5178—2024《通信管道人孔和手孔井图集》P3—933 进行，选用小号人孔，直通型人孔井井深1。8 米，四通型,三通型人孔井井深 2。0 米,4。本次设计，通信主管道在人行道上排列形式为 12 根(4＊3 层），在交叉路口段人孔井之间排列形式为 12 根（6＊2 层）。5。本次设计通信排管过路时均采纳素混凝土包封。第二章 施工安排2。1 前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼...
