市政道路工程挡土墙施工方案VIP专享

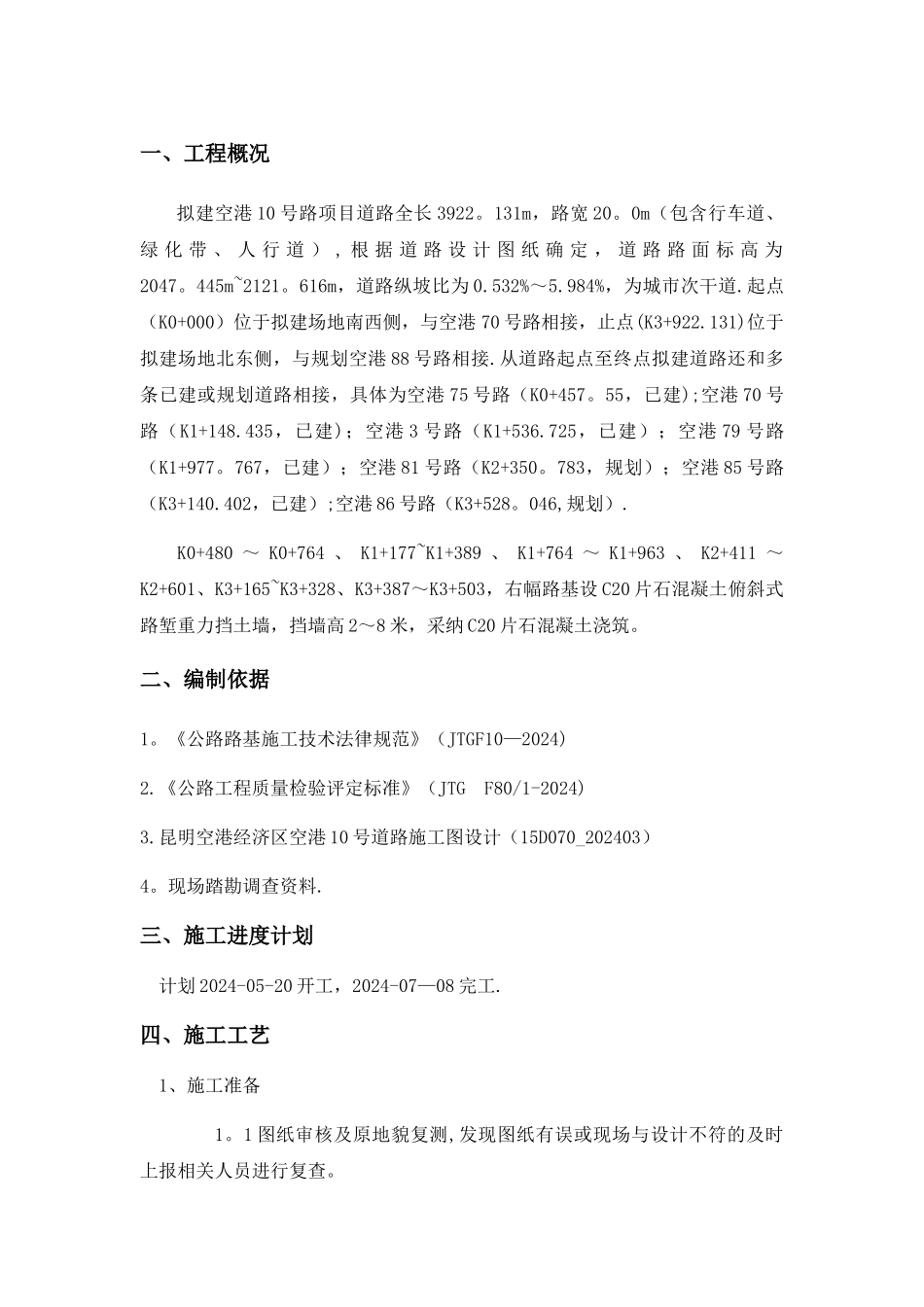

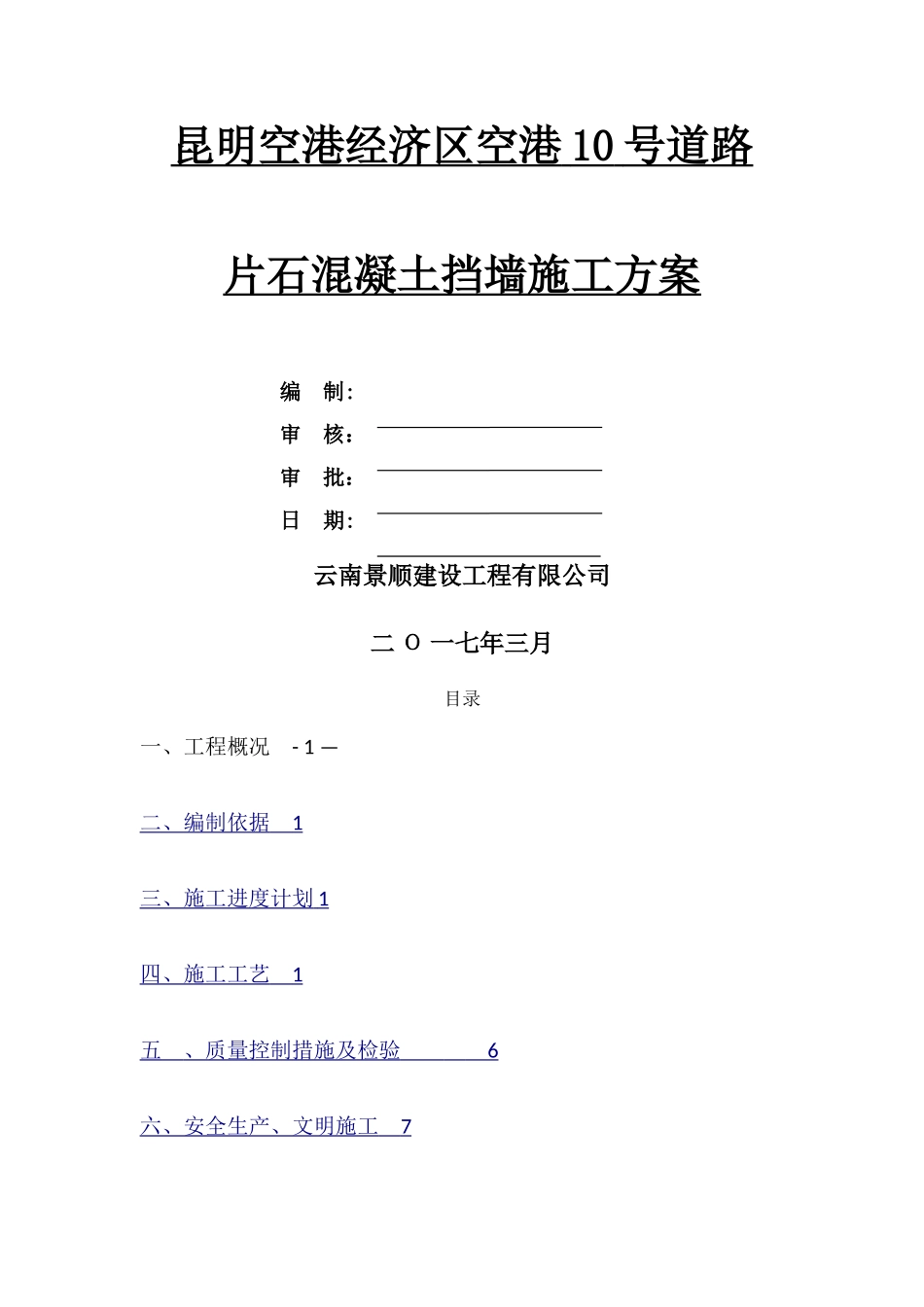

昆明空港经济区空港 10 号道路片石混凝土挡土墙施工方案云南景顺建设工程有限公司二 Ο 一七年三月昆明空港经济区空港 10 号道路 片石混凝土挡墙施工方案编 制: 审 核：审 批：日 期:云南景顺建设工程有限公司二 Ο 一七年三月目录一、工程概况 - 1 —二、编制依据 1 三、施工进度计划 1 四、施工工艺 1 五 、质量控制措施及检验 6 六、安全生产、文明施工 7 一、工程概况 拟建空港 10 号路项目道路全长 3922。131m，路宽 20。0m（包含行车道、绿 化 带 、 人 行 道 ） , 根 据 道 路 设 计 图 纸 确 定 ， 道 路 路 面 标 高 为2047。445m~2121。616m，道路纵坡比为 0.532%～5.984%，为城市次干道.起点（K0+000）位于拟建场地南西侧，与空港 70 号路相接，止点(K3+922.131)位于拟建场地北东侧，与规划空港 88 号路相接.从道路起点至终点拟建道路还和多条已建或规划道路相接，具体为空港 75 号路（K0+457。55，已建);空港 70 号路（K1+148.435，已建)；空港 3 号路（K1+536.725，已建）；空港 79 号路（K1+977。767，已建）；空港 81 号路（K2+350。783，规划）；空港 85 号路（K3+140.402，已建）;空港 86 号路（K3+528。046,规划）.K0+480 ～ K0+764 、 K1+177~K1+389 、 K1+764 ～ K1+963 、 K2+411 ～K2+601、K3+165~K3+328、K3+387～K3+503，右幅路基设 C20 片石混凝土俯斜式路堑重力挡土墙，挡墙高 2～8 米，采纳 C20 片石混凝土浇筑。 二、编制依据 1。《公路路基施工技术法律规范》（JTGF10—2024)2.《公路工程质量检验评定标准》（JTG F80/1-2024)3.昆明空港经济区空港 10 号道路施工图设计（15D070_202403）4。现场踏勘调查资料. 三、施工进度计划 计划 2024-05-20 开工，2024-07—08 完工. 四、施工工艺 1、施工准备 1。1 图纸审核及原地貌复测,发现图纸有误或现场与设计不符的及时上报相关人员进行复查。 1.2 挡墙片石选用质地坚实、无风化剥落及抗压强度不低于 MU30 片石. 1。3 C20 砼实行自建拌合站现场搅拌。 1.4 修建临时施工便道、布置材料堆放场地、备料及设备安置场地。 2、施工工艺流程(见下图） 施工准备 测量放线 基槽开挖 立模加固 安装泄水孔 做滤水层 浇筑混凝土并人工摆片石 拆除模板 养护 3、施工方案 本段挡墙采纳 C20 片石混凝土浇筑，根据实际地质情况，采纳跳槽开挖，分段...
