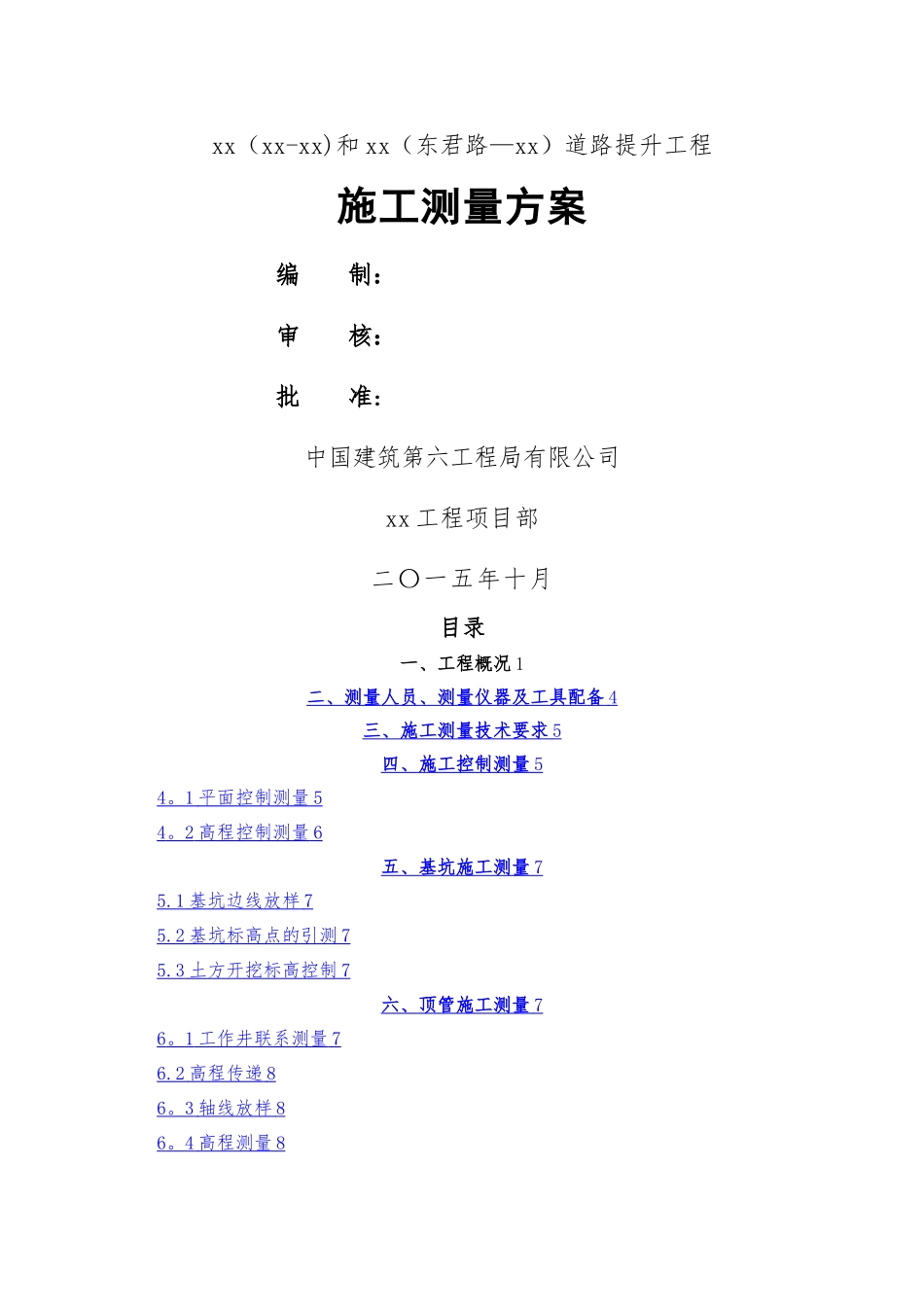

xx（xx-xx)和 xx（东君路—xx）道路提升工程施工测量方案编 制：审 核：批 准:中国建筑第六工程局有限公司xx 工程项目部二〇一五年十月目录一、工程概况 1二、测量人员、测量仪器及工具配备 4 三、施工测量技术要求 5 四、施工控制测量 5 4 。 1 平面控制测量 5 4 。 2 高程控制测量 6 五、基坑施工测量 7 5.1 基坑边线放样 7 5.2 基坑标高点的引测 7 5.3 土方开挖标高控制 7 六、顶管施工测量 7 6 。 1 工作井联系测量 7 6.2 高程传递 8 6 。 3 轴线放样 8 6 。 4 高程测量 8 6.5 顶进纠偏措施 8 七、路基施工测量 9 7.1 线路中边桩测量放样 9 7 。 2 填方路段 9 7 。 3 挖方路段 9 八、路面施工测量 10 8 。 1 路面基层施工测量 10 8 。 2 路面面层施工测量 10 九、施工测量精度的保障措施 10 十、施工监测方案 12 10.1 监测项目 12 10 。 2 测点布置 12 10 。 3 监测数据处理 13 10 。 4 监测预警值 13 10.5 监测注意事项 14 一、工程概况工程概况：本工程施工范围共分两部分，即 xx（xx—xx)和 xx（东盐路—xx)，具体划分如下：1、xxxx（东盐路—xx)施工共分为四个部分，即道路工程、排水工程、绿化工程、交通工程。(1）道路工程1）施工范围为现状东盐路—xx,桩号范围 K0+048.747～K0+588.164,全长约 539。417m。本次施工内容包括道路路面结构，路基处理、侧、缘石和人行道铺装等.2)主要技术标准：道路等级：城市次干路；设计速度：40km/h；路面轴载标准：BZZ-100(标准荷载）；设计年限：沥青混凝土路面 10 年；横坡：车行道 1。5%，人行、非机动车混合道横坡 1％；车道宽度:内侧机动车道宽度为 3。25m，外侧行车道宽度为 4。5m；车道数量：双向 4 车道；停车视距:40m。3）横断面布置如下:振国路规划红线宽度 30.0m,4。0m(人行道）+3。0m（设施带）+16。0m（内侧机动车道宽度为 3。25m,外侧行车道宽度为 4。5m）+3.0m（设施带）+4。0m(人行道).（2)排水工程1）施工内容为该范围内的雨、污水管道施工.2）雨水系统属于东沽雨水系统，东沽区域规划范围北起海河,南至津沽路,西起中央大道，东至海滨大道.雨水主干管分别位于 xx 和于新道上,规划雨水主干管自西向东铺设，最终接入位于于新道和滨海大道交口处的规划雨水泵站，经泵站提升后排入海河,在道路车行道下铺设 d600-d1200mm 的雨水管道，自西向东铺设接入 ...
