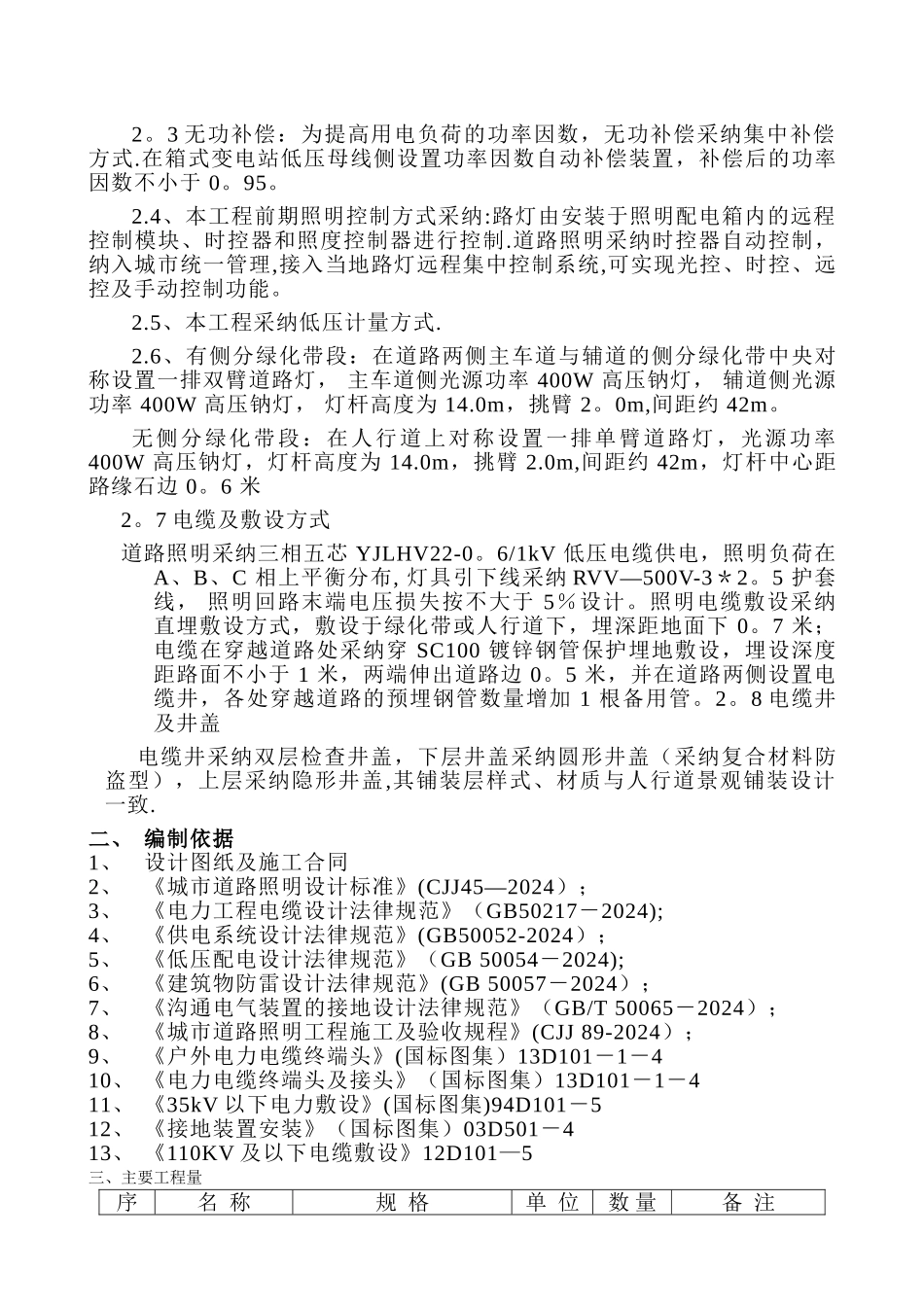

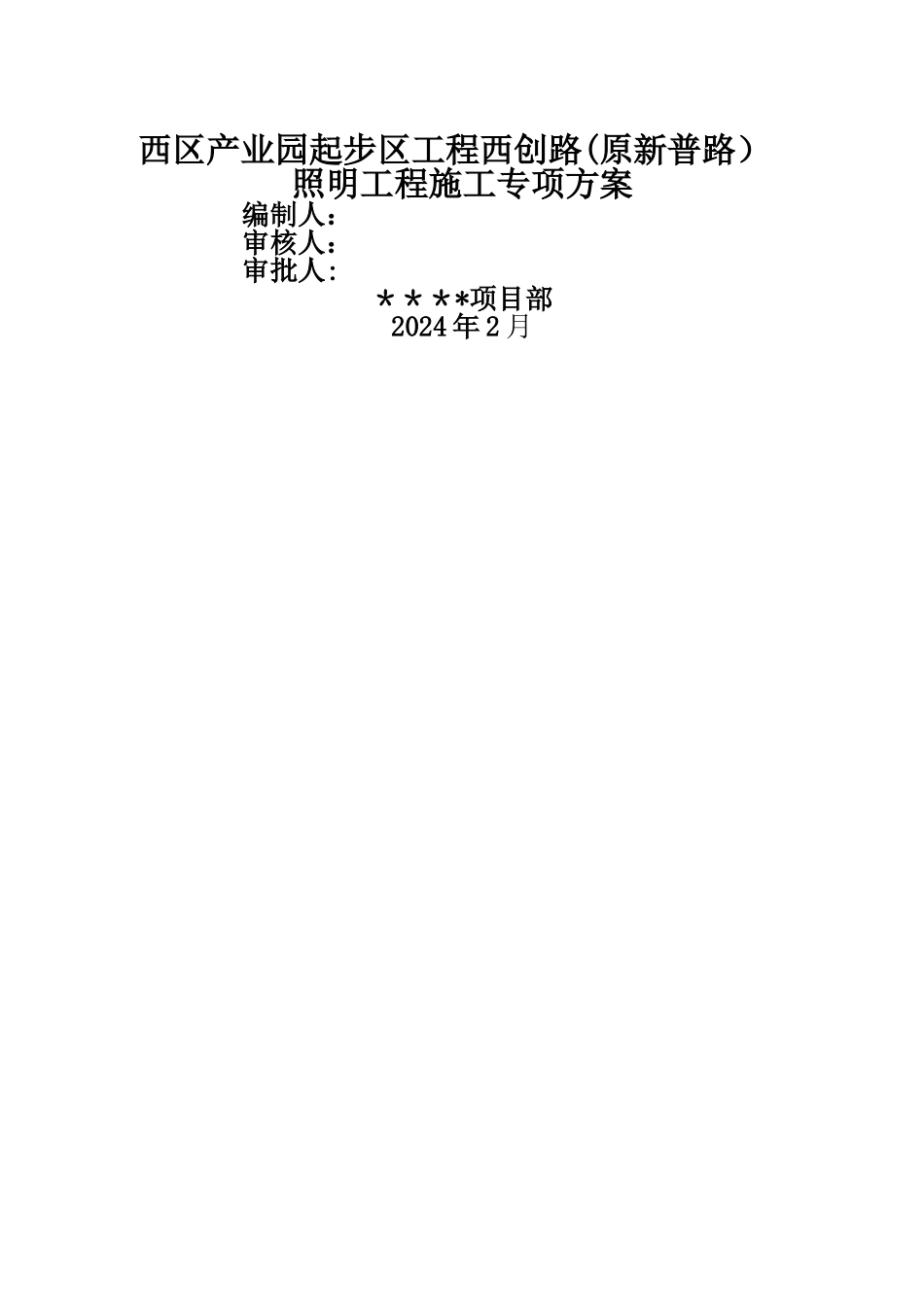

西区产业园起步区工程西创路(原新普路） 照明工程施工专项方案编制人：审核人：审批人:＊＊＊*项目部2024 年 2 月目 录第一章 编制说明···········································1第二章 施工组织管理机构及保证措施·························6第 三 章 主 要 工 程 项 目 的 施 工 方 案 、 施 工 方法···················9第四章 各分项工程的施工顺序······························15第五章 保证照明工程质量的技术措施························16第六章文明施工操作方案、安全生产及环保措施··············30附件1 主要工程分项施工工艺框图··························49第一章编制说明一、 工程介绍1.西创路项目主要情况：西创路是天府新区西区产业园起步区“两横一纵”的重要组成部分，为城市主干路。根据路网分析，其主要功能为交通运输功能，需满足道路集散、服务于周边地块的需求。本工程设计范围为西创路供电照明设计。西创路设计范围为（ K4+895~ K7+000），道路全长 2105 米,西创路全线采纳城市主干路设计标准，设计速度 60km/h，主道双向六车道，辅道双向 4 车道+2 非机动车道,道路红线宽 60m，局部 40m（成昆铁路节点至兴物六路（K6+180-K6+900） 维持原断面。 2。照明工程主要情况2。1、照明标准主干路 : 平均照度 30lx; 总均匀度： 0.4; 眩光限制：≤10％；环境比：≥0.5.路口交会区照明标准：平均照度 30/50lx。光源采纳 高 压 钠 灯 , 采 纳 截 光 型 灯 具 ， 灯 具 防 护 等 级 IP65 ， 色 温 不 低 于 2000K，400W 高压钠灯光通量不低于 48000lm,灯具仰角 12 度。照明灯杆、箱体统一采纳标准深灰色（CD—001）。每盏灯具安装可变功率镇流器，400W 设置 400W/250W.每套路灯配套设置熔断器( 400W 为 10A)等元器件.2。2、本工程在道路 K6+265 道路左侧绿化带内设置一台户外箱式变电站（单台箱变容量 160KVA）,电源由就近电网引入 10KV 电源至本工程箱变内，经变压为 380V 后【三相五线制配电（L1+L2+L3+N+PE）】,再引出至远端，为本工程提供照明。2。3 无功补偿：为提高用电负荷的功率因数，无功补偿采纳集中补偿方式.在箱式变电站...
