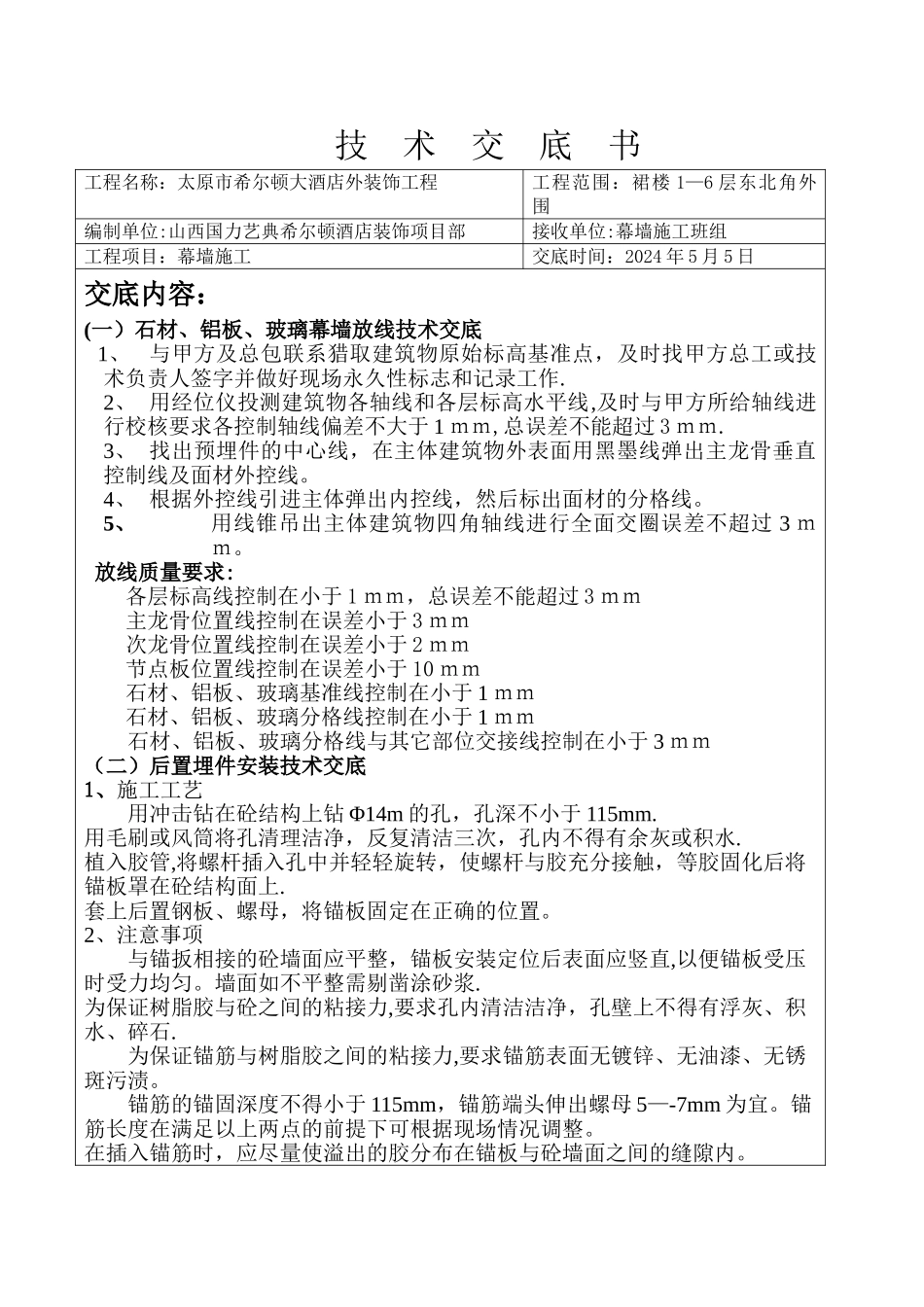

技 术 交 底 书工程名称：太原市希尔顿大酒店外装饰工程工程范围：裙楼 1—6 层东北角外围编制单位:山西国力艺典希尔顿酒店装饰项目部接收单位:幕墙施工班组工程项目：幕墙施工交底时间：2024 年 5 月 5 日交底内容：(一）石材、铝板、玻璃幕墙放线技术交底1、与甲方及总包联系猎取建筑物原始标高基准点，及时找甲方总工或技术负责人签字并做好现场永久性标志和记录工作.2、 用经位仪投测建筑物各轴线和各层标高水平线,及时与甲方所给轴线进行校核要求各控制轴线偏差不大于 1 ｍｍ,总误差不能超过 3 ｍｍ.3、 找出预埋件的中心线，在主体建筑物外表面用黑墨线弹出主龙骨垂直控制线及面材外控线。4、 根据外控线引进主体弹出内控线，然后标出面材的分格线。5、用线锥吊出主体建筑物四角轴线进行全面交圈误差不超过 3 ｍｍ。放线质量要求:各层标高线控制在小于 1 ｍｍ，总误差不能超过 3 ｍｍ主龙骨位置线控制在误差小于 3 ｍｍ次龙骨位置线控制在误差小于 2 ｍｍ节点板位置线控制在误差小于 10 ｍｍ石材、铝板、玻璃基准线控制在小于 1 ｍｍ石材、铝板、玻璃分格线控制在小于 1 ｍｍ石材、铝板、玻璃分格线与其它部位交接线控制在小于 3 ｍｍ（二）后置埋件安装技术交底1、施工工艺用冲击钻在砼结构上钻 Φ14m 的孔，孔深不小于 115mm.用毛刷或风筒将孔清理洁净，反复清洁三次，孔内不得有余灰或积水.植入胶管,将螺杆插入孔中并轻轻旋转，使螺杆与胶充分接触，等胶固化后将锚板罩在砼结构面上.套上后置钢板、螺母，将锚板固定在正确的位置。2、注意事项与锚扳相接的砼墙面应平整，锚板安装定位后表面应竖直,以便锚板受压时受力均匀。墙面如不平整需剔凿涂砂浆.为保证树脂胶与砼之间的粘接力,要求孔内清洁洁净，孔壁上不得有浮灰、积水、碎石.为保证锚筋与树脂胶之间的粘接力,要求锚筋表面无镀锌、无油漆、无锈斑污渍。锚筋的锚固深度不得小于 115mm，锚筋端头伸出螺母 5—-7mm 为宜。锚筋长度在满足以上两点的前提下可根据现场情况调整。在插入锚筋时，应尽量使溢出的胶分布在锚板与砼墙面之间的缝隙内。3、校正a、埋件平面位置偏差允许 10mm.b、标高偏差 10mm。c、表面平整度≤5mm。检查埋件下方混凝土是否填充充实，如有空洞现象应上报项目部.埋件或结构柱、梁偏差 15-20mm 时，应及时把问题反馈回有关部门及设计负责人，并书面通知总包及监理;埋件或结构柱、梁偏差超过 25mm 时，允许加接与埋件...
