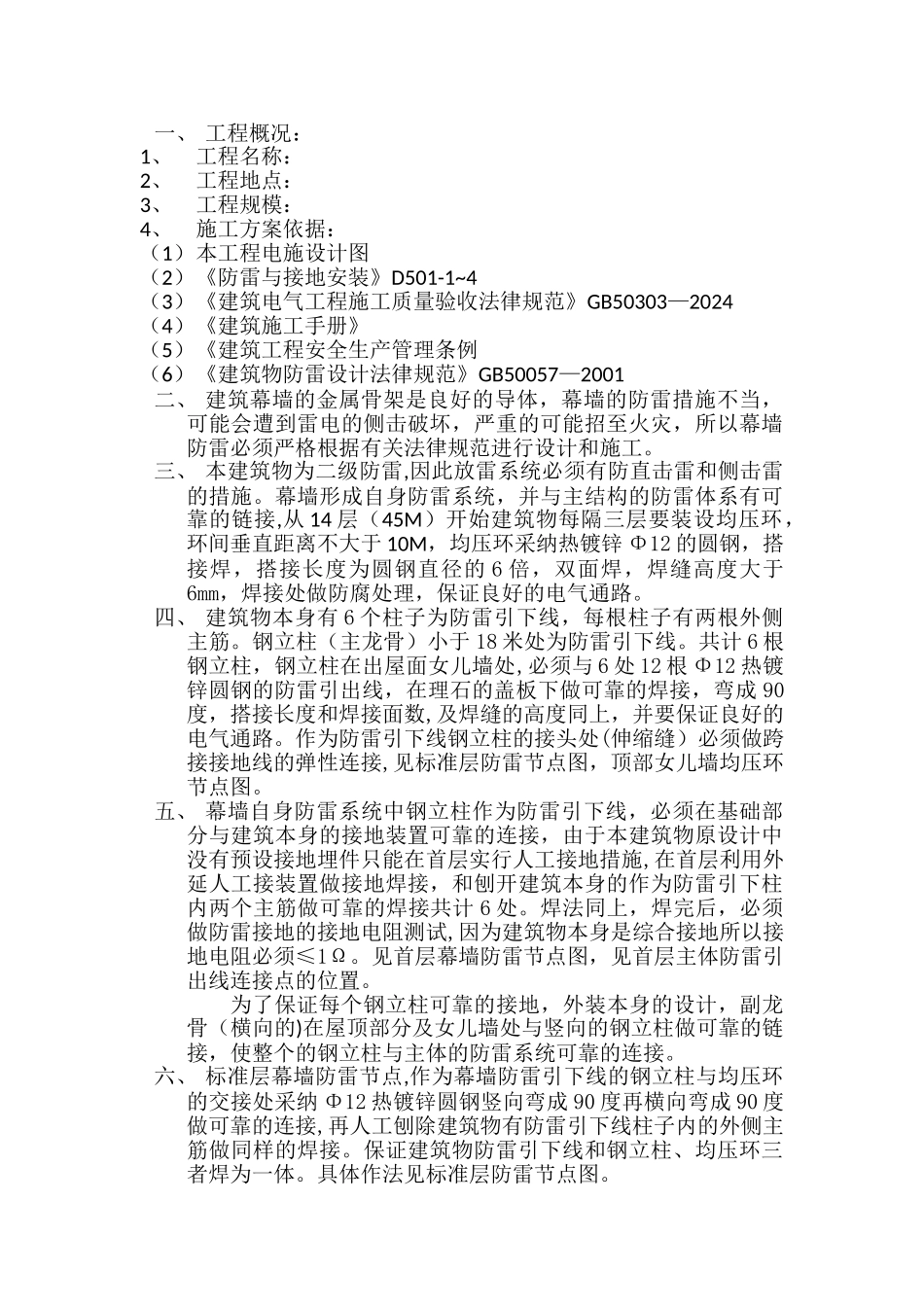

一、 工程概况：1、工程名称：2、工程地点：3、工程规模：4、施工方案依据：（1）本工程电施设计图（2）《防雷与接地安装》D501-1~4（3）《建筑电气工程施工质量验收法律规范》GB50303—2024（4）《建筑施工手册》（5）《建筑工程安全生产管理条例（6）《建筑物防雷设计法律规范》GB50057—2001二、 建筑幕墙的金属骨架是良好的导体，幕墙的防雷措施不当，可能会遭到雷电的侧击破坏，严重的可能招至火灾，所以幕墙防雷必须严格根据有关法律规范进行设计和施工。三、 本建筑物为二级防雷,因此放雷系统必须有防直击雷和侧击雷的措施。幕墙形成自身防雷系统，并与主结构的防雷体系有可靠的链接,从 14 层（45M）开始建筑物每隔三层要装设均压环，环间垂直距离不大于 10M，均压环采纳热镀锌 Φ12 的圆钢，搭接焊，搭接长度为圆钢直径的 6 倍，双面焊，焊缝高度大于6mm，焊接处做防腐处理，保证良好的电气通路。四、 建筑物本身有 6 个柱子为防雷引下线，每根柱子有两根外侧主筋。钢立柱（主龙骨）小于 18 米处为防雷引下线。共计 6 根钢立柱，钢立柱在出屋面女儿墙处,必须与 6 处 12 根 Φ12 热镀锌圆钢的防雷引出线，在理石的盖板下做可靠的焊接，弯成 90度，搭接长度和焊接面数,及焊缝的高度同上，并要保证良好的电气通路。作为防雷引下线钢立柱的接头处(伸缩缝）必须做跨接接地线的弹性连接,见标准层防雷节点图，顶部女儿墙均压环节点图。五、 幕墙自身防雷系统中钢立柱作为防雷引下线，必须在基础部分与建筑本身的接地装置可靠的连接，由于本建筑物原设计中没有预设接地埋件只能在首层实行人工接地措施,在首层利用外延人工接装置做接地焊接，和刨开建筑本身的作为防雷引下柱内两个主筋做可靠的焊接共计 6 处。焊法同上，焊完后，必须做防雷接地的接地电阻测试,因为建筑物本身是综合接地所以接地电阻必须≤1Ω。见首层幕墙防雷节点图，见首层主体防雷引出线连接点的位置。为了保证每个钢立柱可靠的接地，外装本身的设计，副龙骨（横向的)在屋顶部分及女儿墙处与竖向的钢立柱做可靠的链接，使整个的钢立柱与主体的防雷系统可靠的连接。六、 标准层幕墙防雷节点,作为幕墙防雷引下线的钢立柱与均压环的交接处采纳 Φ12 热镀锌圆钢竖向弯成 90 度再横向弯成 90 度做可靠的连接,再人工刨除建筑物有防雷引下线柱子内的外侧主筋做同样的焊接。保证建筑物防雷引下线和钢立柱、均压环三者焊为一体。具体作法见标准层防雷节...
