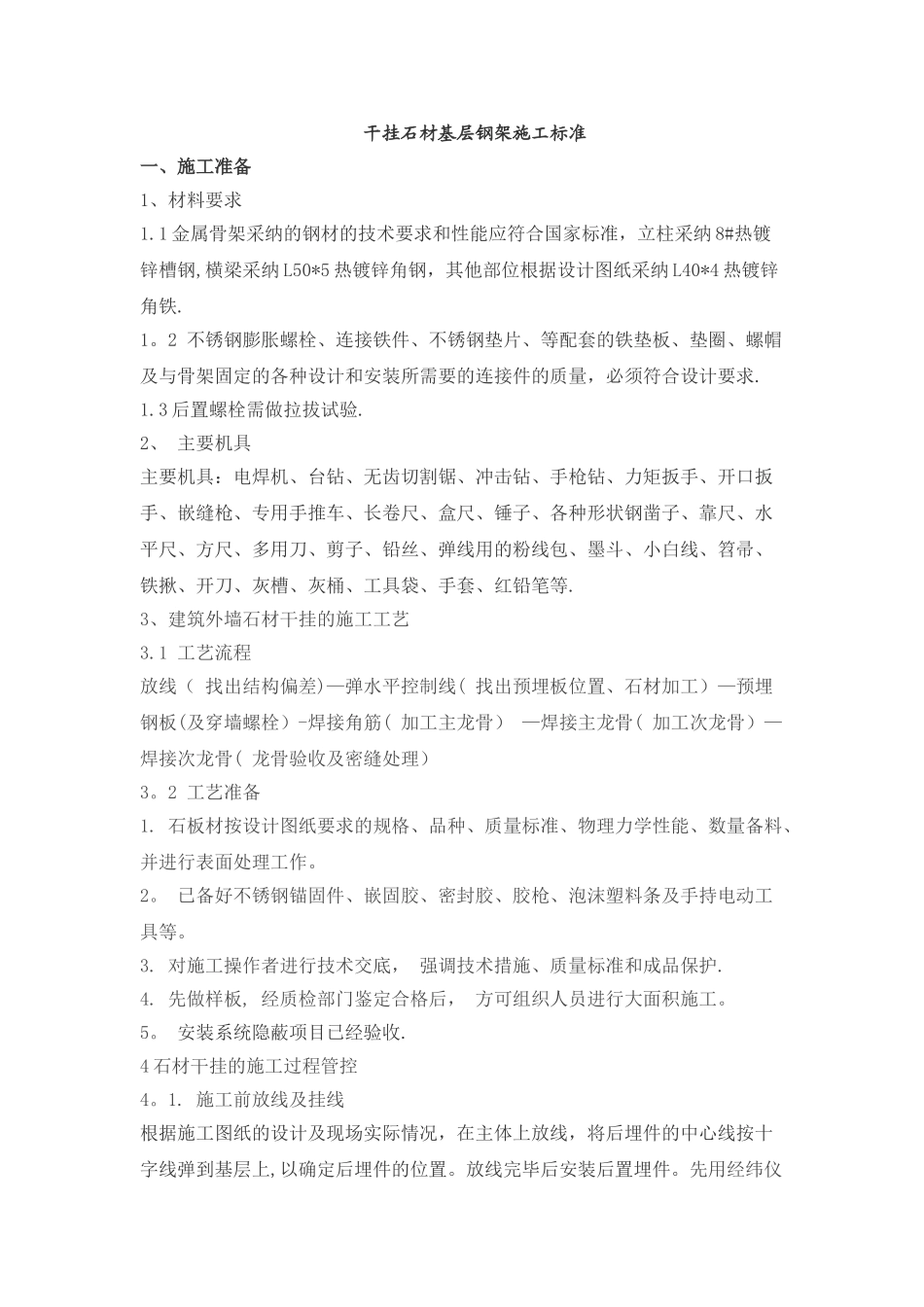

干挂石材基层钢架施工标准

干挂石材基层钢架施工标准一、施工准备1、材料要求1.1 金属骨架采纳的钢材的技术要求和性能应符合国家标准，立柱采纳 8#热镀锌槽钢,横梁采纳 L50*5 热镀锌角钢，其他部位根据设计图纸采纳 L40*4 热镀锌角铁.1。2 不锈钢膨胀螺栓、连接铁件、不锈钢垫片、等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合设计要求.1.3 后置螺栓需做拉拔试验.2、 主要机具主要机具：电焊机、台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状钢凿子、靠尺、水平尺、方尺、多用刀、剪子、铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁揪、开刀、灰槽、灰桶、工具袋、手套、红铅笔等.3、建筑外墙石材干挂的施工工艺3.1 工艺流程放线（ 找出结构偏差)—弹水平控制线( 找出预埋板位置、石材加工）—预埋钢板(及穿墙螺栓）-焊接角筋( 加工主龙骨） —焊接主龙骨( 加工次龙骨）—焊接次龙骨( 龙骨验收及密缝处理） 3。2 工艺准备1. 石板材按设计图纸要求的规格、品种、质量标准、物理力学性能、数量备料、并进行表面处理工作。2。 已备好不锈钢锚固件、嵌固胶、密封胶、胶枪、泡沫塑料条及手持电动工具等。3. 对施工操作者进行技术交底， 强调技术措施、质量标准和成品保护.4. 先做样板, 经质检部门鉴定合格后， 方可组织人员进行大面积施工。5。 安装系统隐蔽项目已经验收.4 石材干挂的施工过程管控4。1. 施工前放线及挂线根据施工图纸的设计及现场实际情况，在主体上放线，将后埋件的中心线按十字线弹到基层上,以确定后埋件的位置。放线完毕后安装后置埋件。先用经纬仪打出大角两个面的竖向控制线, 最好弹在离大角 15—20cm 的位置上， 以便检查结构垂直偏差和垂直挂线的准确性。然后按设计图纸的布版图弹出水平标高控制线, 以便确定次龙骨标高及界格缝位置。弹线完成后挂垂直控制线, 竖向挂线采纳 φ1。0-φ1。2 的不锈钢丝为好， 下边沉 15Kg 左右重量的沉铁， 上端挂在专用的挂线角钢架上， 一定要挂牢固、准确、不易拉动的地方, 并在控制线的上、下作出标记， 控制线要求在每道主次龙骨位置均应设置.4。2. 预埋钢板在混凝土基材上安装采纳镀锌钢板和 M10 不锈钢膨胀螺栓固定。安装时根据埋件中心十字线和钢板孔位将螺栓的位置划到基材上，然后用冲击钻钻孔，孔位和基材表面垂直，保证埋入深度不小于 80mm，然后将埋...
