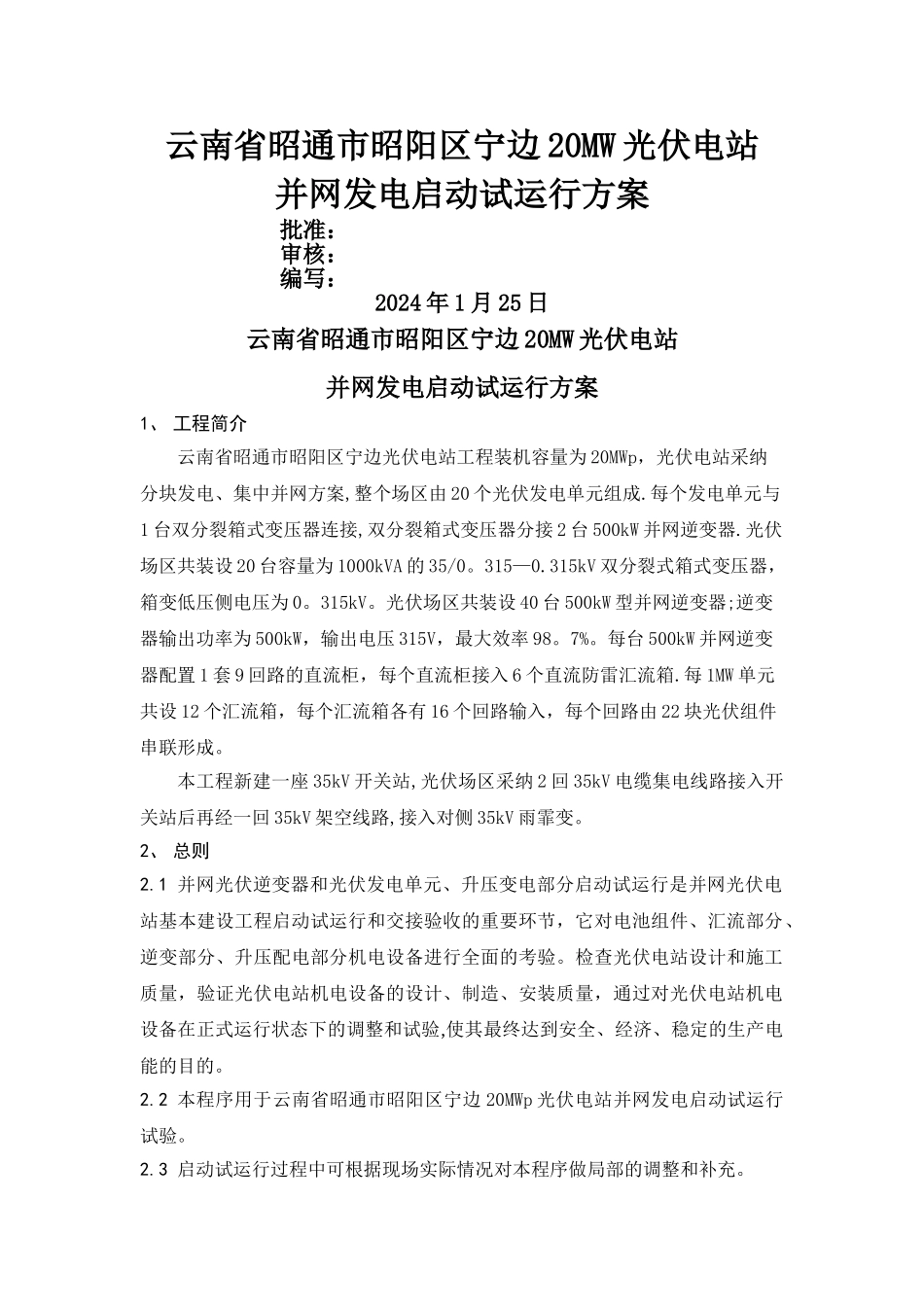

并网启动试运行方案_第1页
1/19
并网启动试运行方案_第2页
2/19
并网启动试运行方案_第3页
3/19
云南省昭通市昭阳区宁边 20MW 光伏电站并网发电启动试运行方案批准:审核:编写:2024 年 1 月 25 日云南省昭通市昭阳区宁边 20MW 光伏电站并网发电启动试运行方案1、 工程简介云南省昭通市昭阳区宁边光伏电站工程装机容量为 20MWp,光伏电站采纳分块发电、集中并网方案,整个场区由 20 个光伏发电单元组成.每个发电单元与1 台双分裂箱式变压器连接,双分裂箱式变压器分接 2 台 500kW 并网逆变器.光伏场区共装设 20 台容量为 1000kVA 的 35/0。315—0.315kV 双分裂式箱式变压器,箱变低压侧电压为 0。315kV。光伏场区共装设 40 台 500kW 型并网逆变器;逆变器输出功率为 500kW,输出电压 315V,最大效率 98。7%。每台 500kW 并网逆变器配置 1 套 9 回路的直流柜,每个直流柜接入 6 个直流防雷汇流箱.每 1MW 单元共设 12 个汇流箱,每个汇流箱各有 16 个回路输入,每个回路由 22 块光伏组件串联形成。本工程新建一座 35kV 开关站,光伏场区采纳 2 回 35kV 电缆集电线路接入开关站后再经一回 35kV 架空线路,接入对侧 35kV 雨霏变。2、 总则2.1 并网光伏逆变器和光伏发电单元、升压变电部分启动试运行是并网光伏电站基本建设工程启动试运行和交接验收的重要环节,它对电池组件、汇流部分、逆变部分、升压配电部分机电设备进行全面的考验。检查光伏电站设计和施工质量,验证光伏电站机电设备的设计、制造、安装质量,通过对光伏电站机电设备在正式运行状态下的调整和试验,使其最终达到安全、经济、稳定的生产电能的目的。2.2 本程序用于云南省昭通市昭阳区宁边 20MWp 光伏电站并网发电启动试运行试验。2.3 启动试运行过程中可根据现场实际情况对本程序做局部的调整和补充。3、 主要编制依据《地面用晶体硅光伏组件 设计鉴定和定型》 (GB 9535)《光伏(PV)组件安全鉴定 第 1 部分:结构要求》(GB 20247。1)《晶体硅光伏(PV)方阵 I-V 特性的现场测量》 (GB 18210)《并网光伏发电专用逆变器技术要求和试验方法》(Q/SPS 22)《光伏系统功率调节器效率测量程序》 (GB 20514)《光伏电站接入电力系统的技术规定》 (GB 19964)《电气装置安装工程 电气设备交接试验标准》 GB 50150《电能计量装置技术管理规程》 DL/T 448《变电站运行导则》 DL/T969设备制造厂家资料、设计资料以上规程法律规范不仅限于此。4、 投产范围4.1 35kV 雨霏变 35kV 华雨线 352...
