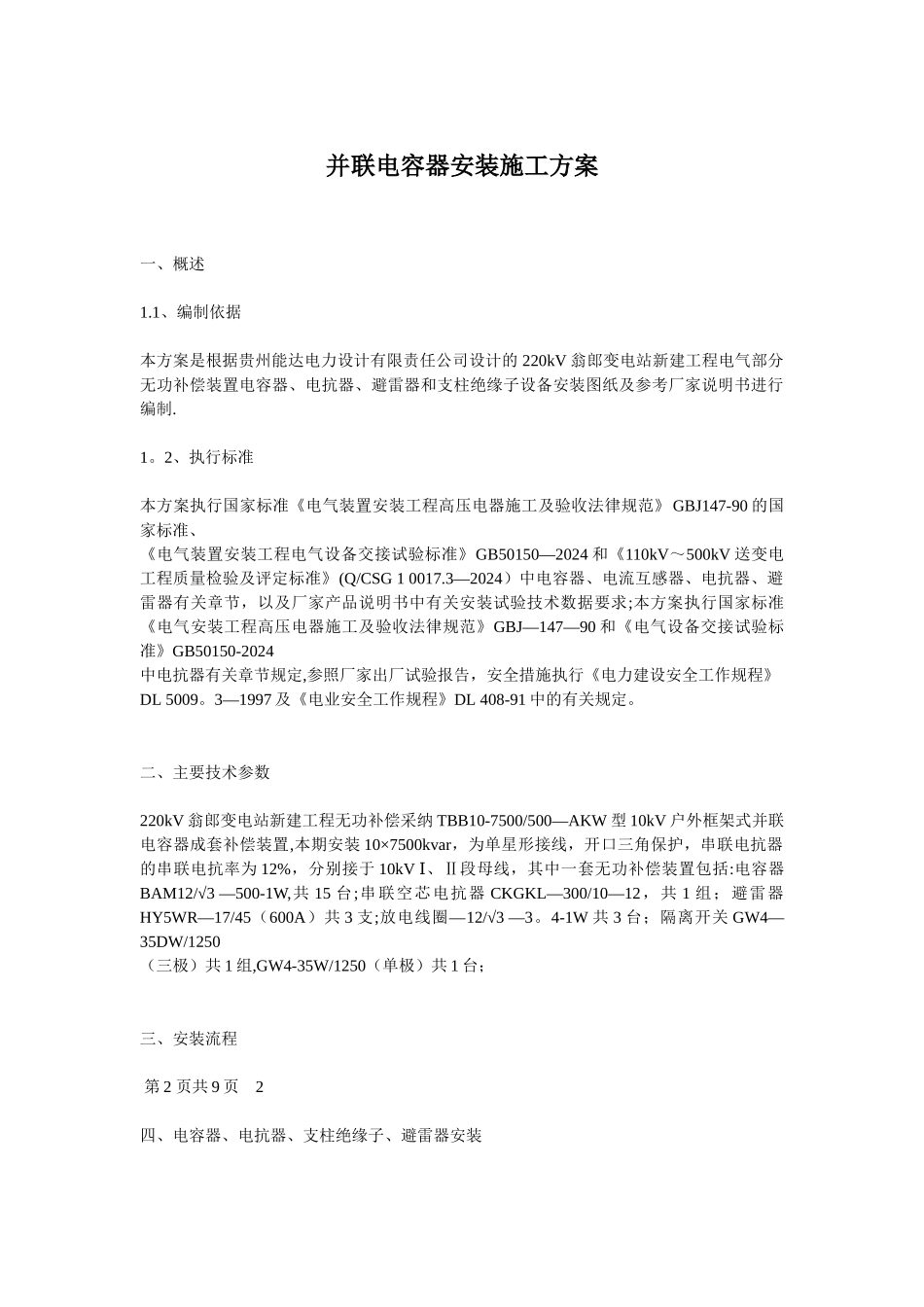

并联电容器安装施工方案

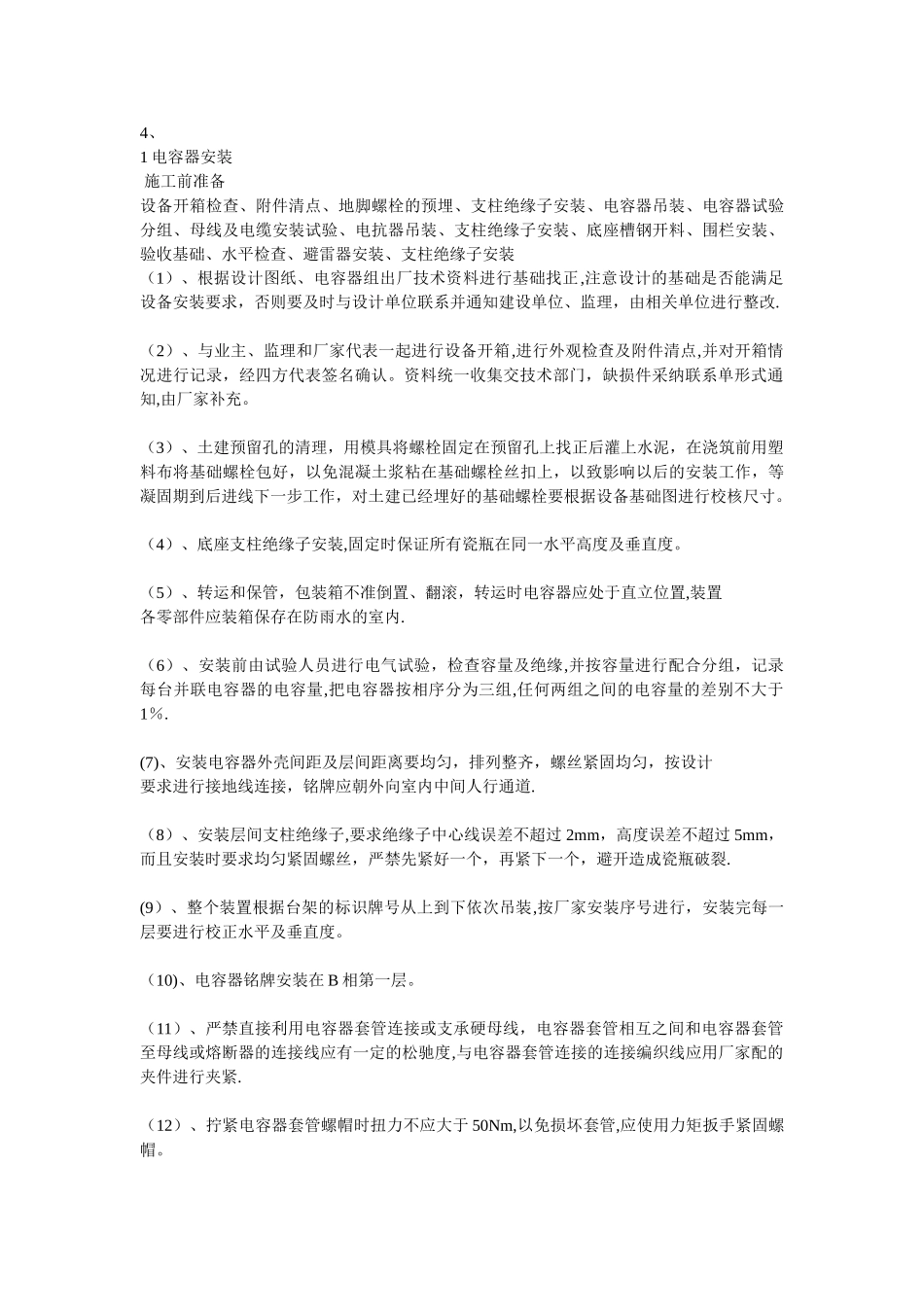

并联电容器安装施工方案 一、概述 1.1、编制依据 本方案是根据贵州能达电力设计有限责任公司设计的 220kV 翁郎变电站新建工程电气部分无功补偿装置电容器、电抗器、避雷器和支柱绝缘子设备安装图纸及参考厂家说明书进行编制. 1。2、执行标准 本方案执行国家标准《电气装置安装工程高压电器施工及验收法律规范》GBJ147-90 的国家标准、《电气装置安装工程电气设备交接试验标准》GB50150—2024 和《110kV～500kV 送变电工程质量检验及评定标准》(Q/CSG 1 0017.3—2024）中电容器、电流互感器、电抗器、避雷器有关章节，以及厂家产品说明书中有关安装试验技术数据要求;本方案执行国家标准《电气安装工程高压电器施工及验收法律规范》GBJ—147—90 和《电气设备交接试验标准》GB50150-2024中电抗器有关章节规定,参照厂家出厂试验报告，安全措施执行《电力建设安全工作规程》DL 5009。3—1997 及《电业安全工作规程》DL 408-91 中的有关规定。 二、主要技术参数 220kV 翁郎变电站新建工程无功补偿采纳 TBB10-7500/500—AKW 型 10kV 户外框架式并联电容器成套补偿装置,本期安装 10×7500kvar，为单星形接线，开口三角保护，串联电抗器的串联电抗率为 12%，分别接于 10kV Ⅰ、Ⅱ段母线，其中一套无功补偿装置包括:电容器BAM12/√3 —500-1W,共 15 台;串联空芯电抗器 CKGKL—300/10—12，共 1 组；避雷器HY5WR—17/45（600A）共 3 支;放电线圈—12/√3 —3。4-1W 共 3 台；隔离开关 GW4—35DW/1250（三极）共 1 组,GW4-35W/1250（单极）共 1 台； 三、安装流程 第 2 页共 9 页 2 四、电容器、电抗器、支柱绝缘子、避雷器安装 4、1 电容器安装 施工前准备设备开箱检查、附件清点、地脚螺栓的预埋、支柱绝缘子安装、电容器吊装、电容器试验分组、母线及电缆安装试验、电抗器吊装、支柱绝缘子安装、底座槽钢开料、围栏安装、验收基础、水平检查、避雷器安装、支柱绝缘子安装（1）、根据设计图纸、电容器组出厂技术资料进行基础找正,注意设计的基础是否能满足设备安装要求，否则要及时与设计单位联系并通知建设单位、监理，由相关单位进行整改. （2）、与业主、监理和厂家代表一起进行设备开箱,进行外观检查及附件清点,并对开箱情况进行记录，经四方代表签名确认。资料统一收集交技术部门，缺损件采纳联系单形式通知,由厂家补充。 （3）、土建预留孔的清理，用模具将螺栓固定在预留孔上找正后灌上水...
