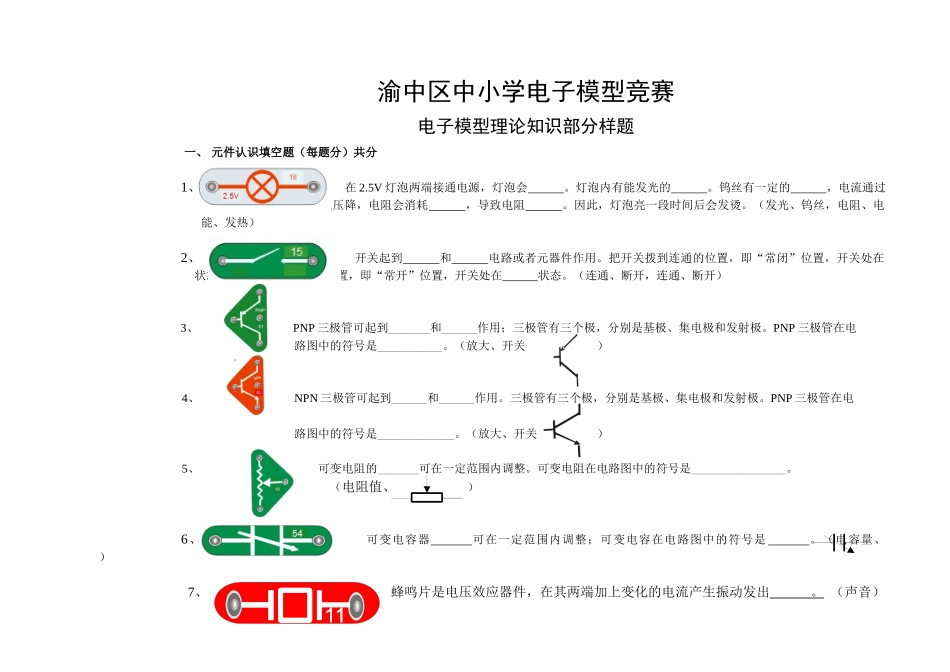

1111渝中区中小学电子模型竞赛电子模型理论知识部分样题一、 元件认识填空题（每题分）共分1、 在 2
5V 灯泡两端接通电源，灯泡会
灯泡内有能发光的
钨丝有一定的 ，电流通过电阻会在电阻两段产生电压降，电阻会消耗 ，导致电阻
因此，灯泡亮一段时间后会发烫
（发光、钨丝，电阻、电能、发热）2、 开关起到 和 电路或者元器件作用
把开关拨到连通的位置，即“常闭”位置，开关处在 状态；把开关拨到断开的位置，即“常开”位置，开关处在 状态
（连通、断开，连通、断开）3、 PNP 三极管可起到_______和______作用；三极管有三个极，分别是基极、集电极和发射极
PNP 三极管在电路图中的符号是___________
（放大、开关 ） 4、 NPN 三极管可起到______和______作用
三极管有三个极，分别是基极、集电极和发射极
PNP 三极管在电路图中的符号是_____________
（放大、开关 ） 5、 可变电阻的_______可在一定范围内调整
可变电阻在电路图中的符号是________________
（电阻值 （电阻值、 ） 6、 可变电容器 可在一定范围内调整；可变电容在电路图中的符号是
（电容量、 ）7、 蜂鸣片是电压效应器件，在其两端加上变化的电流产生振动发出
（声音）8、 电池盒是盛装并固定电池的盒子，并通过电池向外输送

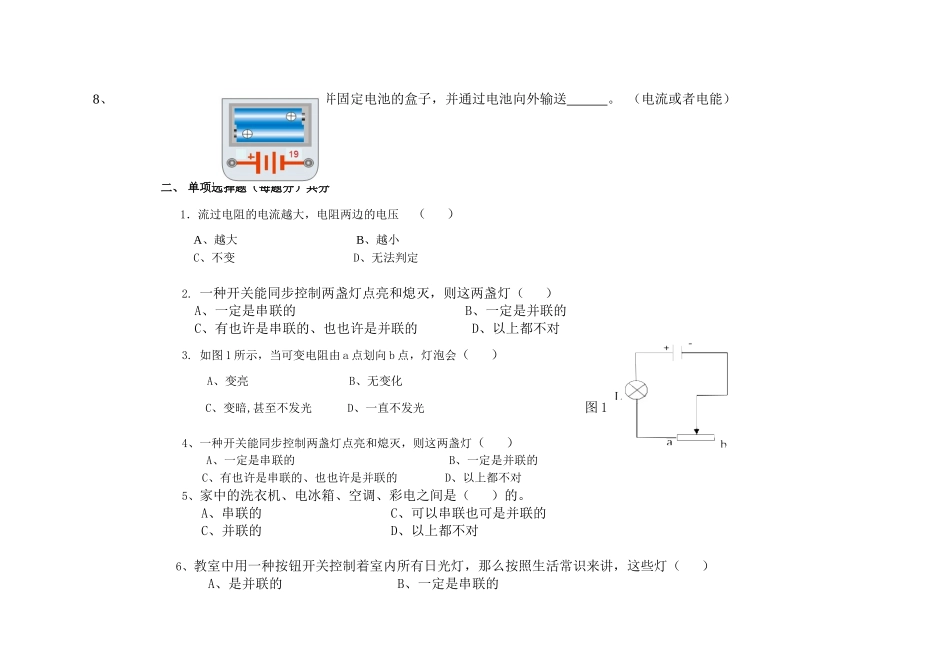

（电流或者电能）二、 单项选择题（每题分）共分1．流过电阻的电流越大，电阻两边的电压 （ ） A、越大 B、越小C、不变 D、无法判定2
一种开关能同步控制两盏灯点亮和熄灭，则这两盏灯（ ） A、一定是串联的 B、一定是并联的 C、有也许是串联的、也也许是并联的 D、以上都不对3
如图 1 所示，当可变电阻由 a 点划向 b 点，灯泡会（ ） A、变亮 B、无变化 C、变暗,甚至不发光 D、一直不发光 图
