多联机技术交底记录 (2)

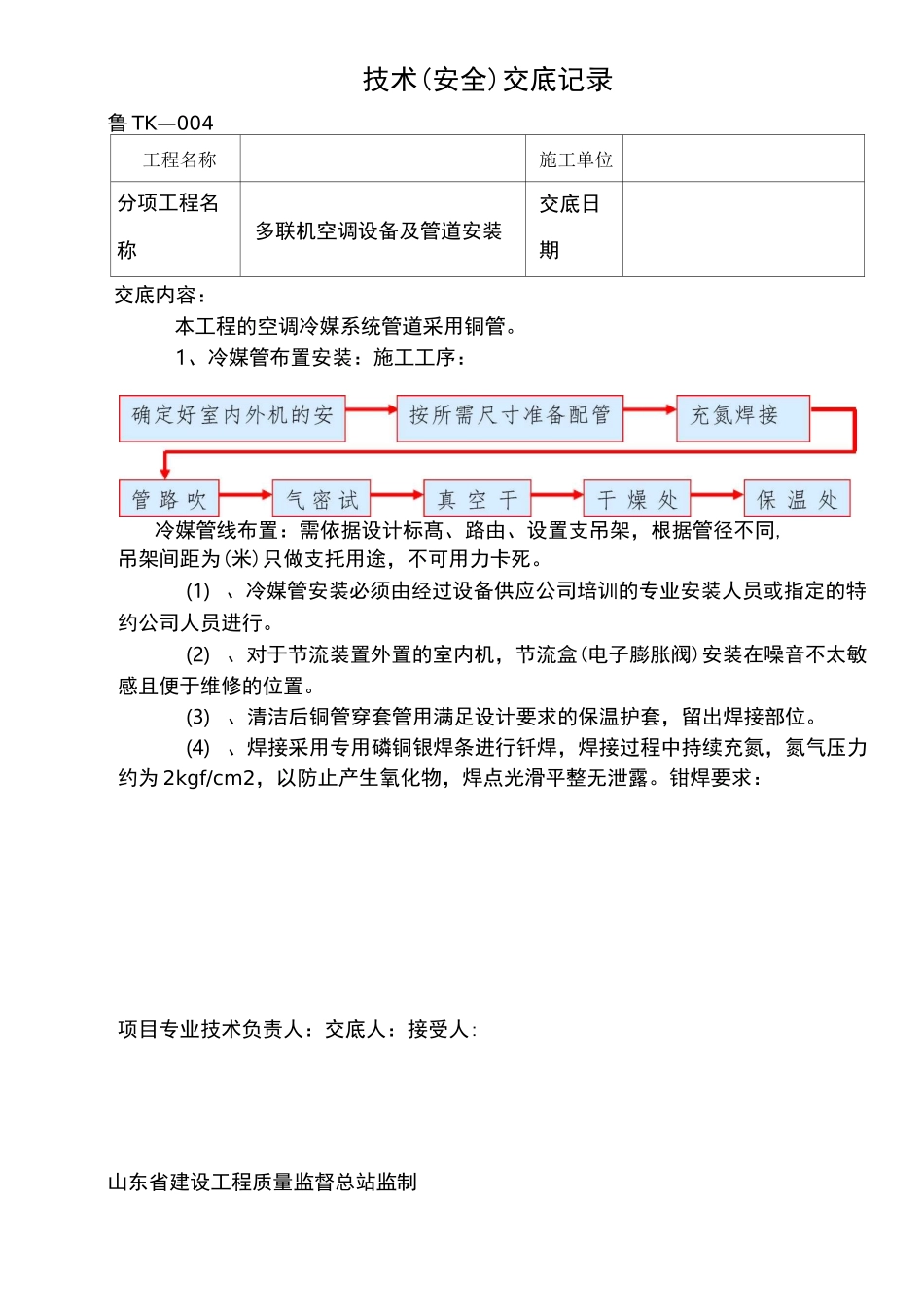

多联机技术交底记录 (2)_第1页
1/6

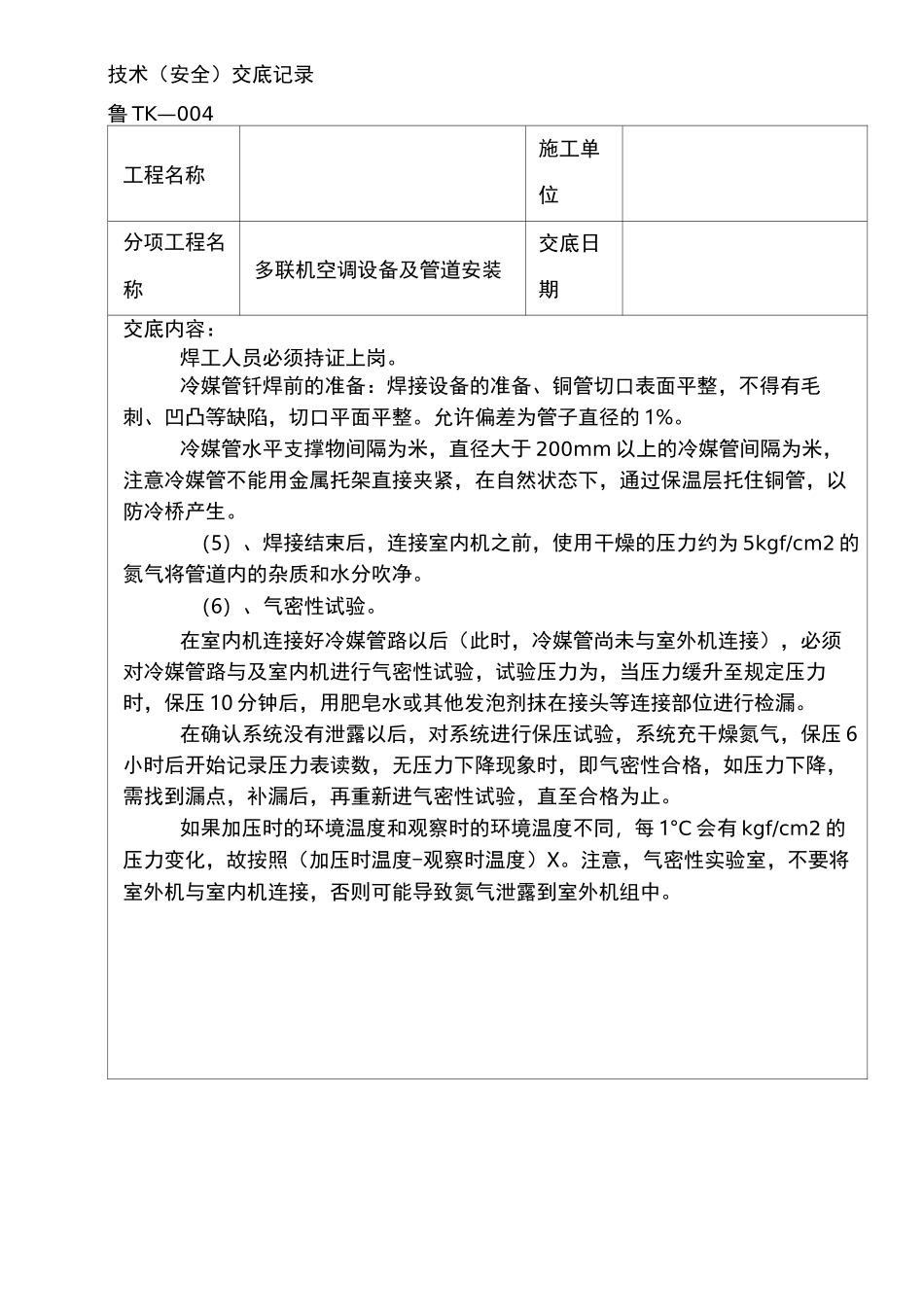

多联机技术交底记录 (2)_第2页
2/6

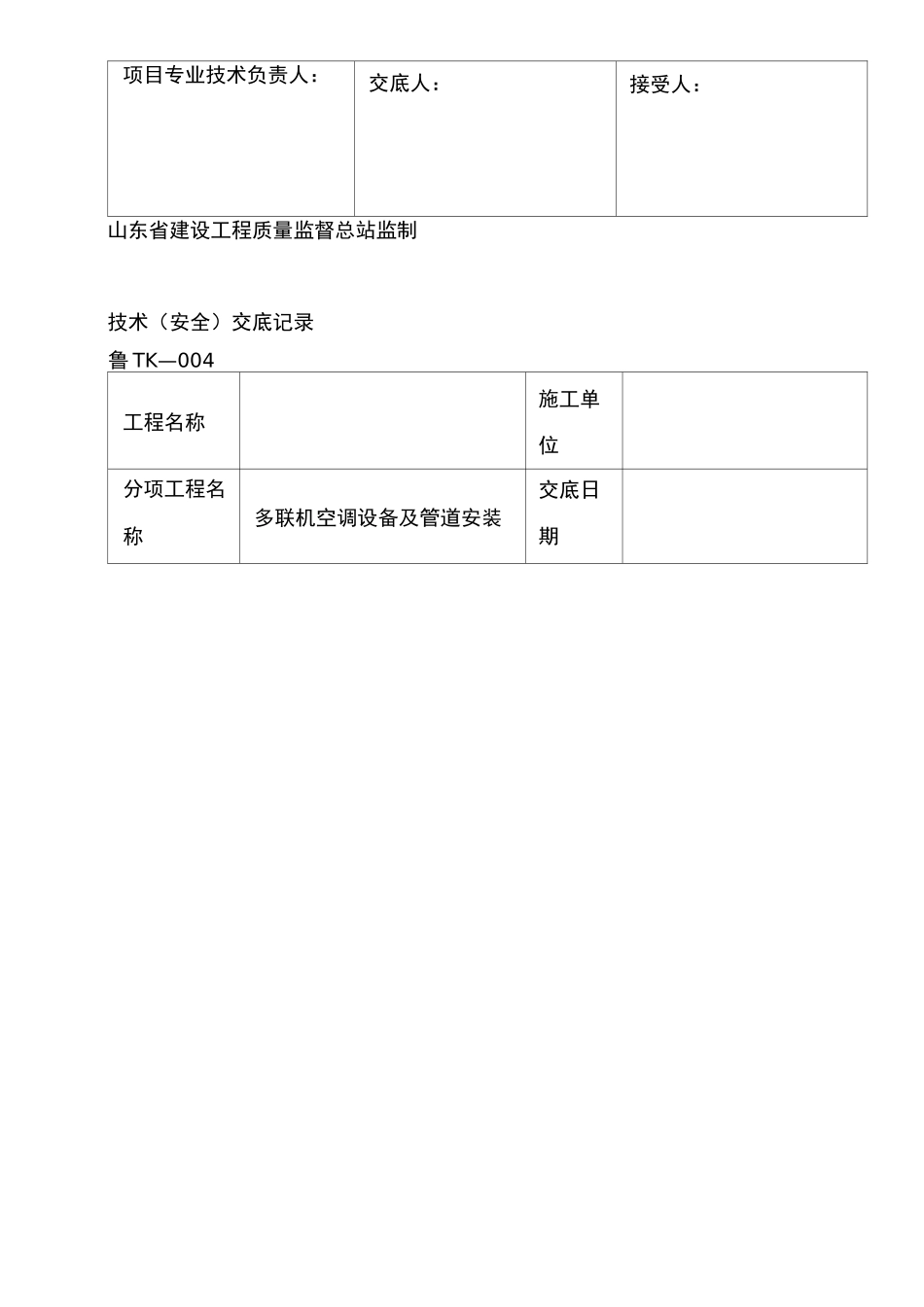

多联机技术交底记录 (2)_第3页
3/6
技术(安全)交底记录鲁 TK—004工程名称施工单位分项工程名称多联机空调设备及管道安装交底日期交底内容:本工程的空调冷媒系统管道采用铜管。1、冷媒管布置安装:施工工序:冷媒管线布置:需依据设计标髙、路由、设置支吊架,根据管径不同,吊架间距为(米)只做支托用途,不可用力卡死。(1) 、冷媒管安装必须由经过设备供应公司培训的专业安装人员或指定的特约公司人员进行。(2) 、对于节流装置外置的室内机,节流盒(电子膨胀阀)安装在噪音不太敏感且便于维修的位置。(3) 、清洁后铜管穿套管用满足设计要求的保温护套,留出焊接部位。(4) 、焊接采用专用磷铜银焊条进行钎焊,焊接过程中持续充氮,氮气压力约为 2kgf/cm2,以防止产生氧化物,焊点光滑平整无泄露。钳焊要求:项目专业技术负责人:交底人:接受人:山东省建设工程质量监督总站监制技术(安全)交底记录鲁 TK—004工程名称施工单位分项工程名称多联机空调设备及管道安装交底日期交底内容:焊工人员必须持证上岗。冷媒管钎焊前的准备:焊接设备的准备、铜管切口表面平整,不得有毛刺、凹凸等缺陷,切口平面平整。允许偏差为管子直径的 1%。冷媒管水平支撑物间隔为米,直径大于 200mm 以上的冷媒管间隔为米,注意冷媒管不能用金属托架直接夹紧,在自然状态下,通过保温层托住铜管,以防冷桥产生。(5)、焊接结束后,连接室内机之前,使用干燥的压力约为 5kgf/cm2 的氮气将管道内的杂质和水分吹净。(6)、气密性试验。在室内机连接好冷媒管路以后(此时,冷媒管尚未与室外机连接),必须对冷媒管路与及室内机进行气密性试验,试验压力为,当压力缓升至规定压力时,保压 10 分钟后,用肥皂水或其他发泡剂抹在接头等连接部位进行检漏。在确认系统没有泄露以后,对系统进行保压试验,系统充干燥氮气,保压 6小时后开始记录压力表读数,无压力下降现象时,即气密性合格,如压力下降,需找到漏点,补漏后,再重新进气密性试验,直至合格为止。如果加压时的环境温度和观察时的环境温度不同,每 1°C 会有 kgf/cm2 的压力变化,故按照(加压时温度-观察时温度)X。注意,气密性实验室,不要将室外机与室内机连接,否则可能导致氮气泄露到室外机组中。项目专业技术负责人:交底人:接受人:山东省建设工程质量监督总站监制技术(安全)交底记录鲁 TK—004工程名称施工单位分项工程名称多联机空调设备及管道安装交底日期交底内容:(7) 、在室内机气密性试验完成后,将室外机与...
