房建测量方案

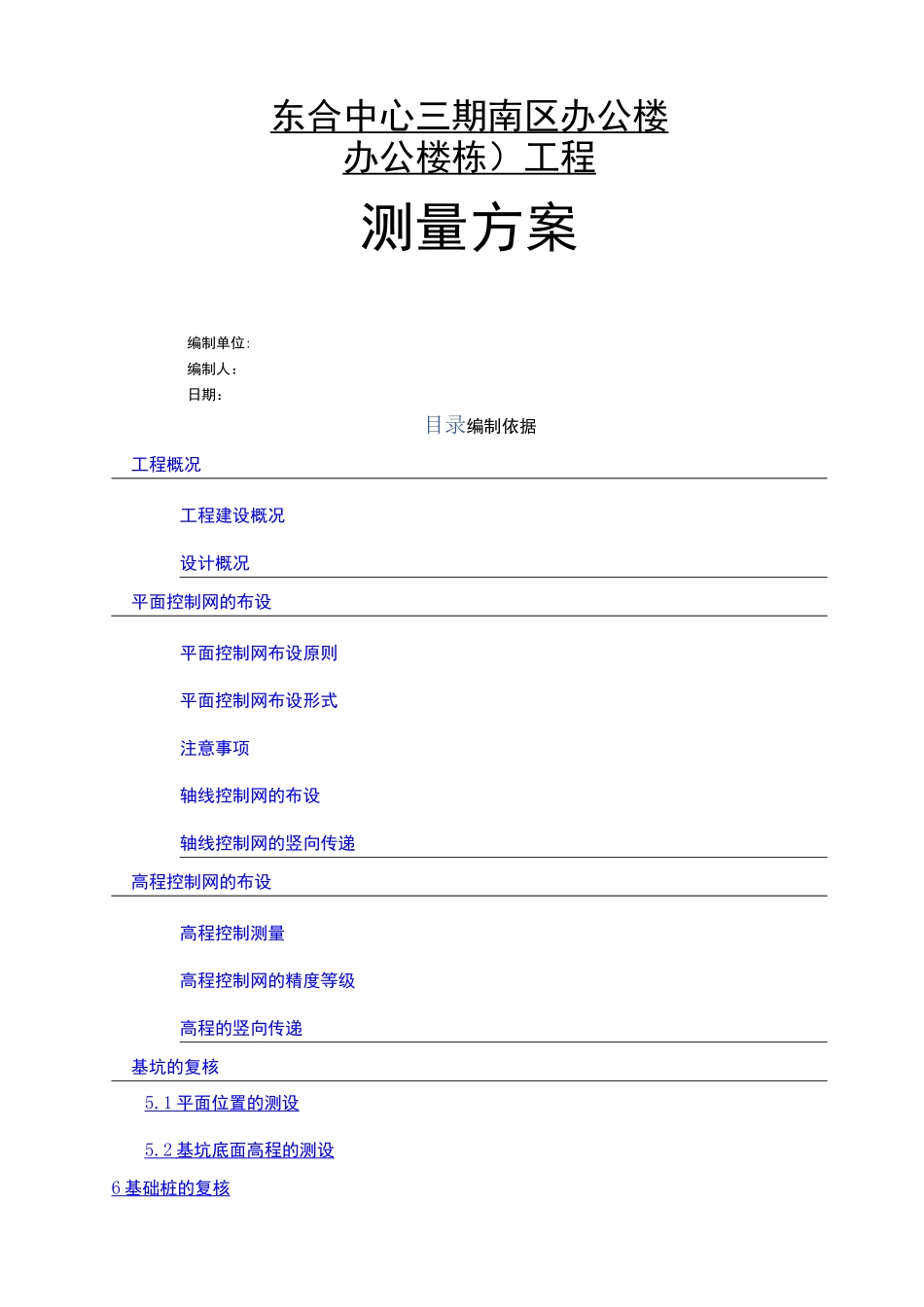

房建测量方案_第1页
1/12

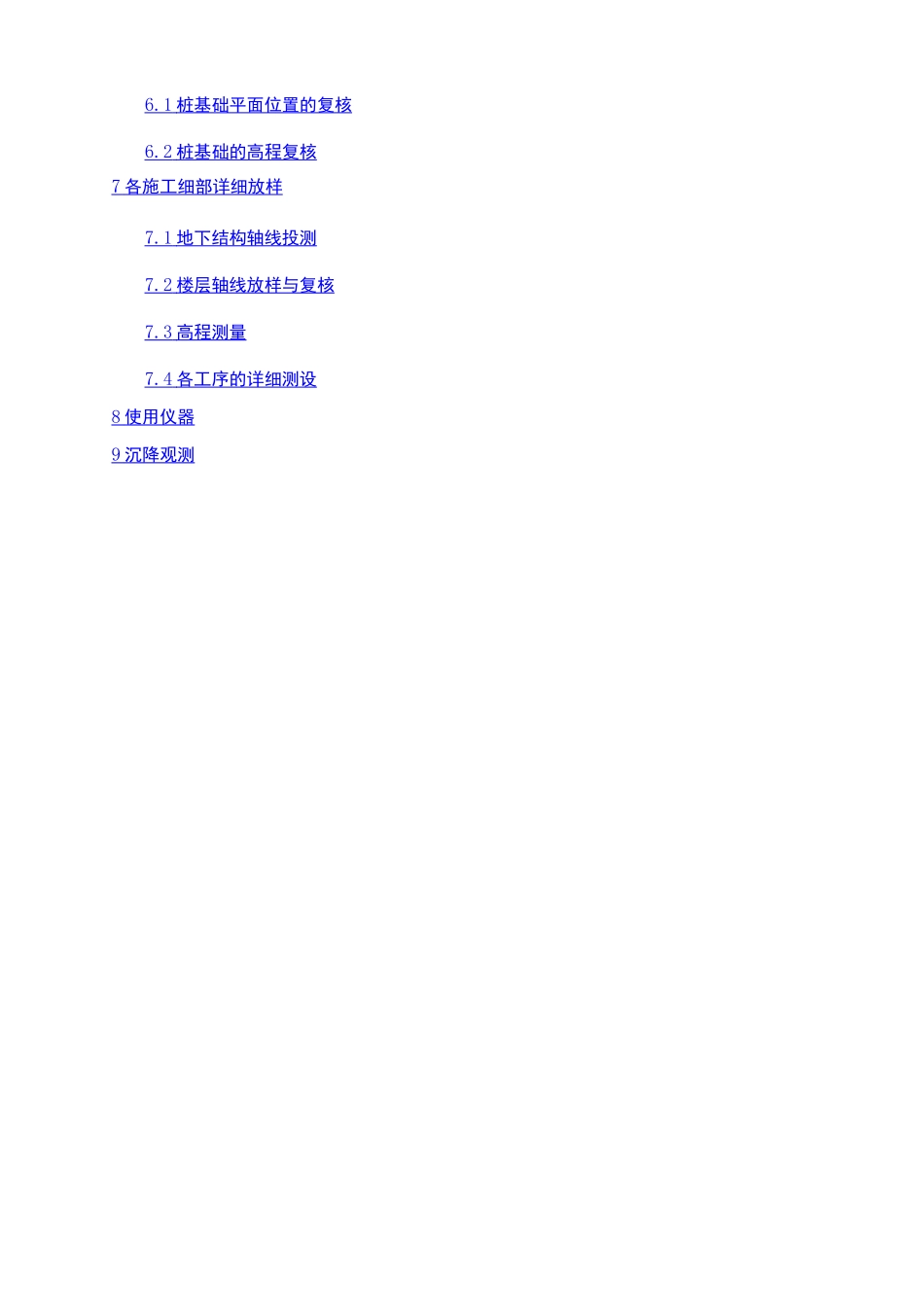

房建测量方案_第2页
2/12

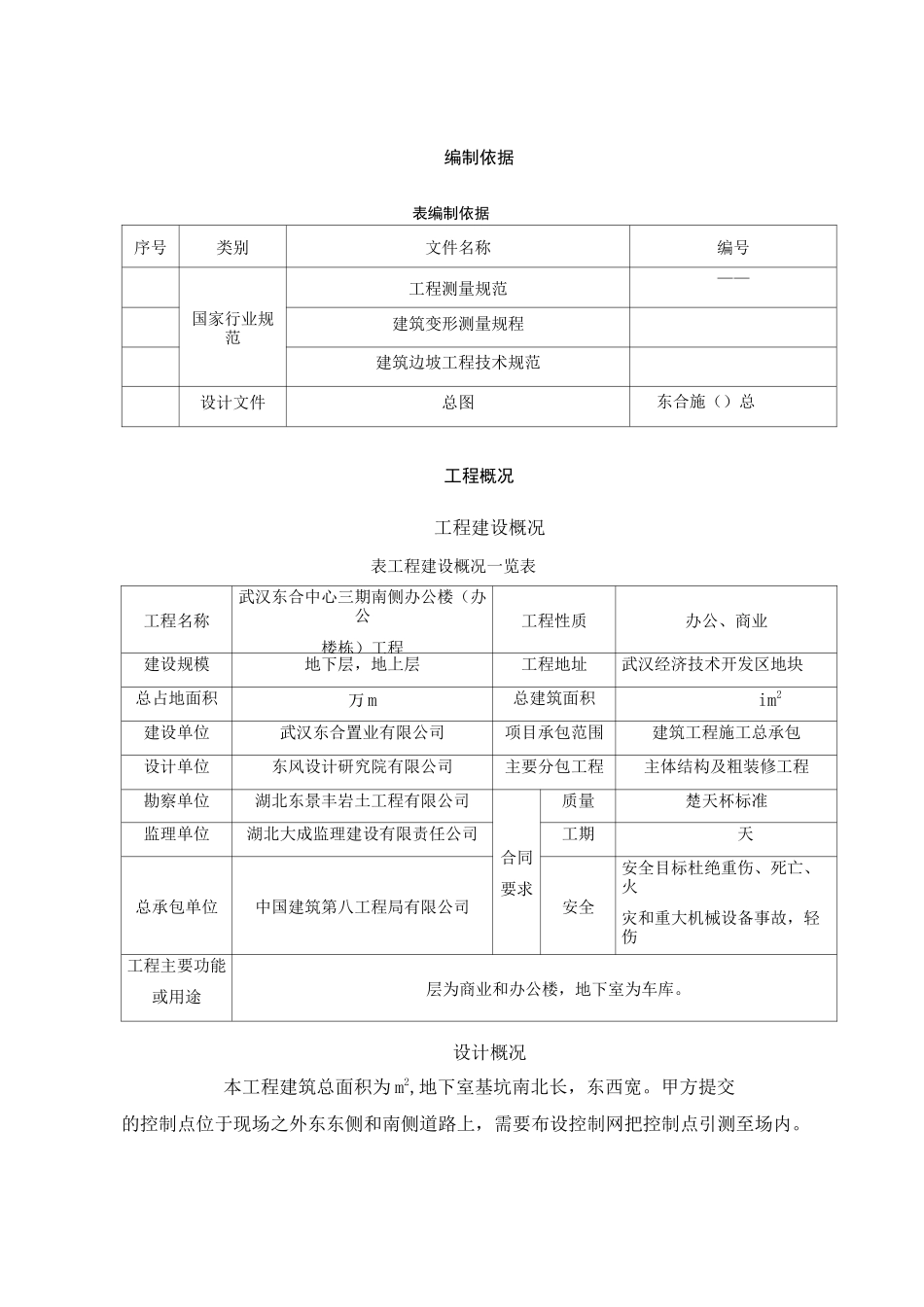

房建测量方案_第3页
3/12
东合中心三期南区办公楼办公楼栋)工程测量方案编制单位:编制人:日期:目录编制依据工程概况工程建设概况设计概况平面控制网的布设平面控制网布设原则平面控制网布设形式注意事项轴线控制网的布设轴线控制网的竖向传递高程控制网的布设高程控制测量高程控制网的精度等级高程的竖向传递基坑的复核5.1 平面位置的测设 5.2 基坑底面高程的测设 6 基础桩的复核 6.1 桩基础平面位置的复核 6.2 桩基础的高程复核 7 各施工细部详细放样 7.1 地下结构轴线投测 7.2 楼层轴线放样与复核 7.3 高程测量 7.4 各工序的详细测设 8 使用仪器 9 沉降观测 编制依据表编制依据序号类别文件名称编号国家行业规范工程测量规范——建筑变形测量规程建筑边坡工程技术规范设计文件总图东合施()总工程概况工程建设概况表工程建设概况一览表工程名称武汉东合中心三期南侧办公楼(办公楼栋)工程工程性质办公、商业建设规模地下层,地上层工程地址武汉经济技术开发区地块总占地面积万 m总建筑面积im2建设单位武汉东合置业有限公司项目承包范围建筑工程施工总承包设计单位东风设计研究院有限公司主要分包工程主体结构及粗装修工程勘察单位湖北东景丰岩土工程有限公司合同要求质量楚天杯标准监理单位湖北大成监理建设有限责任公司工期天总承包单位中国建筑第八工程局有限公司安全安全目标杜绝重伤、死亡、火灾和重大机械设备事故,轻伤工程主要功能或用途层为商业和办公楼,地下室为车库。设计概况本工程建筑总面积为 m2,地下室基坑南北长,东西宽。甲方提交的控制点位于现场之外东东侧和南侧道路上,需要布设控制网把控制点引测至场内。平面控制网的布设平面控制网布设原则平面控制网的布设应先从整体考虑,遵循先整体、后局部,高精度控制低精度的原则;布设平面控制网应首先根据设计总平面图,现场施工平面布置图;选点应选在通视条件良好、安全、易保护的地方;桩位必须用混凝土保护,用钢管进行围护,并做好测量标记。图控制点保护示意图平面控制网布设形式平面控制网分总控制网和轴线控制网两级测设。总控制网的建立以业主提供的控制点:;:;:()为基准,根据建设单位提供的建筑物轴线交点坐标,以及施工总平面布置图,从整体考虑遵循先整体、后局部,高精度控制低精度的原则,采用全站仪导线测量法进行点位布设。控制点布设完成后进行导线复核形成总控制网,达到精度要求后进行使用并于固定时间段进行检测。轴线控制网以总控制网为基准对...
